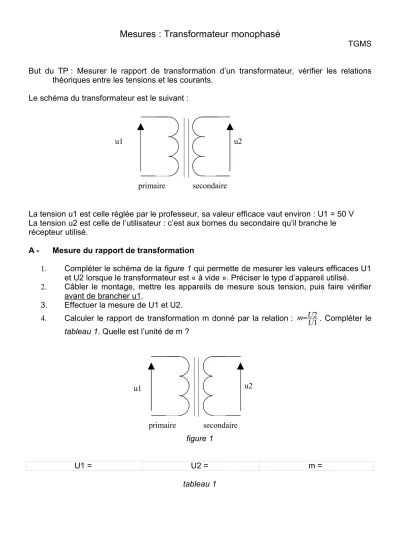

Mesures : Transformateur monophasé

TGMS

But du TP : Mesurer le rapport de transformation d’un transformateur, vérifier les relations théoriques entre les tensions et les courants.

Le schéma du transformateur est le suivant :

La tension u1 est celle réglée par le professeur, sa valeur efficace vaut environ : U1 = 50 V La tension u2 est celle de l’utilisateur : c’est aux bornes du secondaire qu’il branche le récepteur utilisé.

A - Mesure du rapport de transformation

1. Compléter le schéma de la figure 1 qui permette de mesurer les valeurs efficaces U1 et U2 lorsque le transformateur est « à vide ». Préciser le type d’appareil utilisé.

2. Câbler le montage, mettre les appareils de mesure sous tension, puis faire vérifier avant de brancher u1.

3. Effectuer la mesure de U1 et U2.

4. Calculer le rapport de transformation m donné par la relation : 21 UU

m= . Compléter le tableau 1. Quelle est l’unité de m ?

figure 1

U1 = U2 = m =

tableau 1

u1 u2

primaire secondaire

u1

primaire secondaire u2

(2)

B – Essai du transformateur sur charge résistive

Le transformateur est branché sur un rhéostat de valeur : Rh = 100 Ω.

1. Compléter le schéma de la figure 2 qui permette de relever I1 et I2, intensités des courants primaires et secondaires (prévoir le calibre 200 mA pour I2). Préciser le type des appareils.

2. Câbler le montage, mettre les appareils de mesure sous tension, puis faire vérifier.

3. Calculer le rapport 21

II et comparer avec la valeur du rapport de transformation m. Compléter le tableau 2.

figure 2

I1 = I2 = 21

II =

m = =

tableau 2 C – Relevé des tensions primaire et secondaire

1. Représenter sur le schéma ci-dessous le branchement des deux voies d'un oscilloscope permettant de relever les graphes de u1 et u2.

2. Relever, en utilisant une sonde de tension, u1(t) et u2(t).

3. Vérifier la relation entre les tensions primaire et secondaire. Comment les deux tensions sont-elles déphasées ?

u1

primaire secondaire

i1 i2

u2 Rh

u1 u2

base de temps échelle CH1 /div

/div /div échelle CH2
