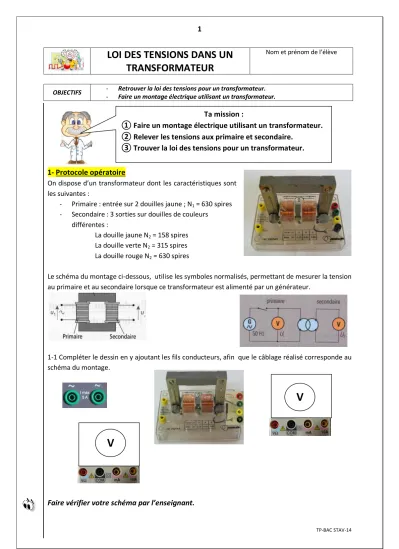

TP-BAC STAV-14
LOI DES TENSIONS DANS UN TRANSFORMATEUR
Nom et prénom de l’élève
OBJECTIFS - Retrouver la loi des tensions pour un transformateur.
- Faire un montage électrique utilisant un transformateur.
1- Protocole opératoire
On dispose d’un transformateur dont les caractéristiques sont les suivantes :
- Primaire : entrée sur 2 douilles jaune ; N1 = 630 spires - Secondaire : 3 sorties sur douilles de couleurs
différentes :
La douille jaune N2 = 158 spires La douille verte N2 = 315 spires La douille rouge N2 = 630 spires
Le schéma du montage ci-dessous, utilise les symboles normalisés, permettant de mesurer la tension au primaire et au secondaire lorsque ce transformateur est alimenté par un générateur.
1-1 Compléter le dessin en y ajoutant les fils conducteurs, afin que le câblage réalisé corresponde au schéma du montage.
Faire vérifier votre schéma par l’enseignant.
Ta mission :
① Faire un montage électrique utilisant un transformateur.
② Relever les tensions aux primaire et secondaire.
③ Trouver la loi des tensions pour un transformateur.
V
V
2
TP-BAC STAV-14
Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant avant de brancher sur le secteur.
1-2 Faire diverses combinaisons de bobines de façon à faire varier le nombre de spires N1 et N2 au primaire et au secondaire. Pour chaque combinaison noter les valeurs efficaces (U1 et U2)
Nombre de spires au primaire
(N1)
Nombre de spires au secondaire
(N2)
Tension efficace
(U
1)
Tension efficace
(U
2)
Arrondir au 100ème
630 630
630 315
630 158
315 630
158 630
2- Interprétation des résultats
2-1 Observer les valeurs des mesures relevées et proposer une interprétation.
2-2 Etablir une relation entre le nombre de spires et la tension mesurée.
