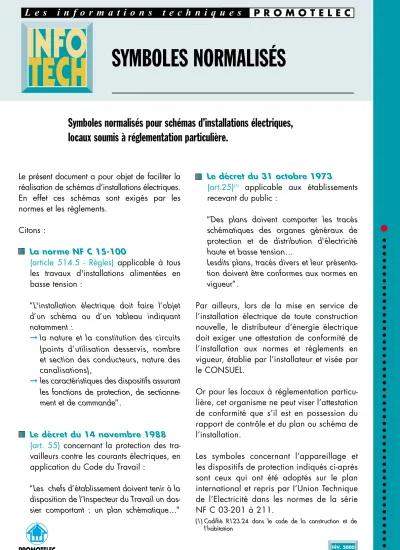

SYMBOLES NORMALISÉS

SYMBOLES NORMALISÉS

Le présent document a pour objet de faciliter la réalisation de schémas d’installations électriques.

En effet ces schémas sont exigés par les normes et les règlements.

Citons :

La norme NF C 15-100

(article 514.5 - Règles) applicable à tous les travaux d'installations alimentées en basse tension :

“L'installation électrique doit faire l’objet d’un schéma ou d’un tableau indiquant notamment :

➞ la nature et la constitution des circuits (points d’utilisation desservis, nombre et section des conducteurs, nature des canalisations),

➞ les caractéristiques des dispositifs assurant les fonctions de protection, de sectionne- ment et de commande”.

Le décret du 14 novembre 1988 (art. 55) concernant la protection des tra- vailleurs contre les courants électriques, en application du Code du Travail :

“Les chefs d’établissement doivent tenir à la disposition de l’Inspecteur du Travail un dos- sier comportant : un plan schématique…”

Le décret du 31 octobre 1973

(art.25)

⁽¹⁾

applicable aux établissements recevant du public :

“Des plans doivent comporter les tracés schématiques des organes généraux de protection et de distribution d'électricité haute et basse tension…

Lesdits plans, tracés divers et leur présenta- tion doivent être conformes aux normes en vigueur”.

Par ailleurs, lors de la mise en service de l’installation électrique de toute construction nouvelle, le distributeur d’énergie électrique doit exiger une attestation de conformité de l’installation aux normes et règlements en vigueur, établie par l’installateur et visée par le CONSUEL.

Or pour les locaux à réglementation particu- lière, cet organisme ne peut viser l’attestation de conformité que s’il est en possession du rapport de contrôle et du plan ou schéma de l’installation.

Les symboles concernant l’appareillage et les dispositifs de protection indiqués ci-après sont ceux qui ont été adoptés sur le plan international et repris par I’Union Technique de l’Electricité dans les normes de la série NF C 03-201 à 211.

Symboles normalisés pour schémas d’installations électriques, locaux soumis à réglementation particulière.

●

FÉV. 2000

P R O M O T E L E C L e s i n f o r m a t i o n s t e c h n i q u e s

(1) Codifié R123.24 dans le code de la construction et de

l’habitation

S Y M B O L E S N O R M A L I S É S

2

Générateur

Transformateur

Transformateur triphasé triangle/étoile

Transformateur de courant

Transformateur tore

Autotransformateur Batterie de piles ou accus

APPAREILS DE PRODUCTION ET TRANSFORMATION

Voltmètre

Ampèremètre

Wattmètre

Varmètre

Fréquencemètre

APPAREILS DE MESURE

Neutre

Connexion borne

Sans connexion

Dérivation Conducteur de phase

De protection (terre) 5 conducteurs (3 P + N + T)

Connexion barrette Croisement de 2 conducteurs avec connexion

Boîte de jonction non enterrée

CANALISATIONS

Tube à fluorescence

Moteur

Sonnerie

Résistance

Condensateur Impédance Lampe d'éclairage (symbole général)

Eclairage de sécurité sur circuit spécial

Bloc autonome d'éclairage de sécurité

APPAREILS D’UTILISATION

Wh

Compteur d'énergie active (wattheuremètre)

Compteur d'énergie active (varheuremètre)

Enregistreurs

Fonctions de l’appareillage

Fonction disjoncteur

Fonction interrupteur- sectionneur Fonction déclenchement automatique Contact à fermeture (contact de travail)

Contact à ouverture (contact de repos)

Bobines de commande

Elément de protection thermique Elément de protection magnétique Fonction sectionneur

Appareillage à fonction simple

Sectionneur

Interrupteur (commande)

Contacteur (commande)

Rupteur (commande)

Bouton-poussoir à fermeture et retour automatique Tirette à ouverture et retour automatique Fusible (protection contre les surintensités)

Appareillage à fonctions multiples

Discontacteur

Interrupteur- sectionneur

Disjoncteur Fusible

interrupteur

Fusible sectionneur

Fusible interrupteur- sectionneur

Fusible à percuteur

Disjoncteur différentiel

Contacteur tripolaire avec contact auxiliaire à deux directions

Disjoncteur tripolaire à relais magnétothermiques

Appareillage de protection contre les surtensions

Eclateur

Eclateur double intervalle Limiteur de surtension

Parafoudre

Appareillage de connexion

Fiche de prise de courant

Fiche et prise associées Socle de prise de courant

Autres formes

Fiche mâle Prise femelle Fiche et prise associées

APPAREILLAGE D’INSTALLATION

Indicateurs

3

Les informations techniques Pr omotelec

I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L A R T I S A N A L

^{( 1 )}

I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L C O M M E R C I A L

^{( 1 )}

Exemple de schéma d’installation

Exemple de schéma d’installation

30 mA

16 A + N

2,5 mm

2

**

Socles p.c.2 P + T bureaux

10 A*

1,5 mm

2 Eclairage bureaux

1,5 mm

2

Blocs autonomes

10 A* 6 A*

Libre

10 A*

1,5 mm

2 Eclairage atelier

1,5 mm

2 Blocs autonomes

30 mA

16 A + N

2,5 mm

2

**

Socles p.c.2 P + T bureaux 30 mA

3 x 16 A + N

2,5 mm

2

**

Socles p.c. 3 P + N + T 30 mA

16 A + N

2,5 mm

2

**

Socles p.c.2 P + T

30 mA

16 A + N

2,5 mm

2

**

Socles p.c.2 P + T

30 mA

16 A + N

2,5 mm

2

**

Socles p.c.2 P + T

1,5 mm

2 Eclairage atelier

1,5 mm

2 Bloc télécommande éclairage sécurité

Partie réalisée en Classe II

2 x 15/45 A Ir : 30 A 300 mA 4 x 30/60 A

Ir : 40 A 300 mA

Tableau principal

Tableau secondaire

Disjoncteur de branchement 4 x 30/60 A Ir : 3 x 50 A

U 1000 R2V 5 x 25 mm

²

3 x 12 A aM

4 mm

2 Force motrice 3 x 10 A aM

4 mm

2 Force motrice 3 x 8 A aM

2,5 mm

2 Force motrice

5 A*

Alarme vol incendie

Disjoncteur de branchement 2 x 15/45 A Ir : 1 x 30 A Différentiel 500 mA

BT/ TBTS C1 II

BT/HT

10 A*

Eclairage boutique

1,5 mm

2

10 A*

Eclairage vitrine

1,5 mm

2 Libre

10 A* 10 A*

Eclairage réserve

1,5 mm

2

1,5 mm

2

5 A*

Télécommande blocs

Eclairage boutique

1,5 mm

2

1,5 mm

2 Blocs autonomes

10 A*

1,5 mm

2

16 A

30 m A**

Socles p.c. boutique

1,5 mm

2

2,5 mm

2

16 A+ N

30 m A**

Socles p.c. extétieur

2,5 mm

2

16 A

30 m A**

Socles p.c. boutique

2,5 mm

2

16 A

30 m A**

Socles p.c. réserve

2,5 mm

2

Arrêt d'urgence 2 x 10 A (sur façade)

Eclairage extérieur

16 mm

²

Voir mémento Promotelec “locaux artisanaux et commerciaux”.

Dispositif de protection (disjoncteur ou coupe-circuit à fusible) à coupure bipolaire pour assurer le sectionnement du neutre.

Recommandé pour la protection dans l’emploi des appareils portatifs ou mobiles.

(1)

*

**

4

ESPACE ELEC - CNIT - BP 9 - 92053 PARIS LA DÉFENSE - TEL. : 01 41 26 56 60

Tél. : 01 34 17 90 88PRO 949 - 4 (Février 2000)

Exemple de schéma d’installation

U-1000 R2V U-1000 R2V U-1000 R2V

U-1000 R2V

Interrupteur-sectionneur Fusibles

Transformateur 20 kV / 400 V 630 kVA Ucc 4 %

Comptage 1000 / 5

Limiteur de surtension

Disjoncteur débrochable 3 x 800 A . Ir 700 A Icu 30 kA

Disjoncteur 3 x100 A Ir 70 A

Différentiel 0,3 A

Autotransformateur 400 V / 230 V 50 kVA

gG gG

Eclairage poste

3 x 315 A gG 3 x 350 A

4 x 185 mm

²

Ateliers force motrice

gG 3 x 125 A gG 3 x 40 A 3 x 125 A

4 x 25 mm

²

4 x 150 mm

²

D150 Ir Interrupteur

3 x 150 A

4 x 25 mm

²

3 x 100 A

gG 3 x 125 A

3 x 250 A gG 3 x 250 A

Tableau principal Tableaux secondaires

Distribution publique haute tension 20 kV

4 x 35 mm

U-1000 R2V U-1000 R2V U-1000 R2V

4 x 6 mm

U-1000 R2V U-1000 R2V U-1000 R2V

4 x 25 mm

U-1000 R2V U-1000 R2V U-1000 R2V U-1000 R2V U-1000 R2V U-1000 R2V U-1000 R2V

4 x 6 mm gG 3 x 40 A

U-1000 R2V

Chauffage Gaines

préfabriquées Prise de courant et éclairage bureaux-ateliers

Vers tableaux de répartition des circuits terminaux

(schémas non représentés dans cet exemple mais qui doivent l'être pour respecter la réglementation) Wh

2

4 x 35 mm

2

4 x 35 mm

2 2

4 x 6 mm

2

4 x 6 mm

2 2

4 x 25 mm

2

4 x 25 mm

2

4 x 6 mm D3 x 50 A

2 2

4 x 6 mm gG 3 x 40 A

2

4 x 6 mm D3 x 50 A

2

4 x 6 mm D3 x 50 A

2

Voir mémento Promotelec “locaux artisanaux et commerciaux”.

(1)

LAGOPUS

R É G I M E I T . M A S S E S R E L I É E S , N E U T R E

N O N D I S T R I B U É

^{( 1 )}
