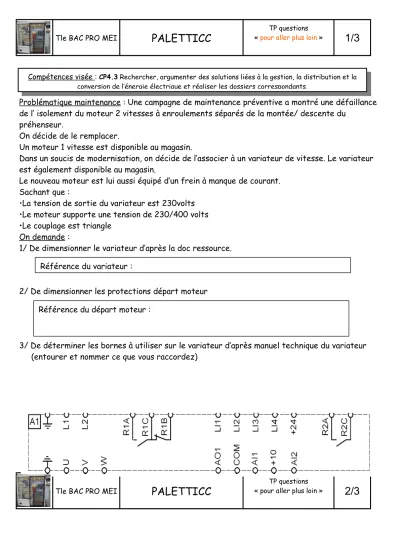

Tle BAC PRO MEI
PALETTICC
TP questions« pour aller plus loin »
1/3
Problématique maintenance : Une campagne de maintenance préventive a montré une défaillance de l’ isolement du moteur 2 vitesses à enroulements séparés de la montée/ descente du
préhenseur.
On décide de le remplacer.
Un moteur 1 vitesse est disponible au magasin.
Dans un soucis de modernisation, on décide de l’associer à un variateur de vitesse. Le variateur est également disponible au magasin.
Le nouveau moteur est lui aussi équipé d’un frein à manque de courant.
Sachant que :
•La tension de sortie du variateur est 230volts
•Le moteur supporte une tension de 230/400 volts
•Le couplage est triangle On demande :
1/ De dimensionner le variateur d’après la doc ressource.
2/ De dimensionner les protections départ moteur
3/ De déterminer les bornes à utiliser sur le variateur d’après manuel technique du variateur (entourer et nommer ce que vous raccordez)
Tle BAC PRO MEI
PALETTICC
TP questions« pour aller plus loin »
2/3
Compétences visée : CP4.3 Rechercher, argumenter des solutions liées à la gestion, la distribution et la conversion de l’énergie électrique et réaliser les dossiers correspondants.
Référence du variateur :
Référence du départ moteur :
4/ De rayer sur le schéma de puissance les composants plus utilisés dans l’amélioration.
Tle BAC PRO MEI
PALETTICC
TP questions« pour aller plus loin »
3/3
5/ De compléter le nouveau schéma de puissance ( avec ATV 58 )
RESSOURCES
Disjoncteursmagnéto- thermiques
Schéma de commande
