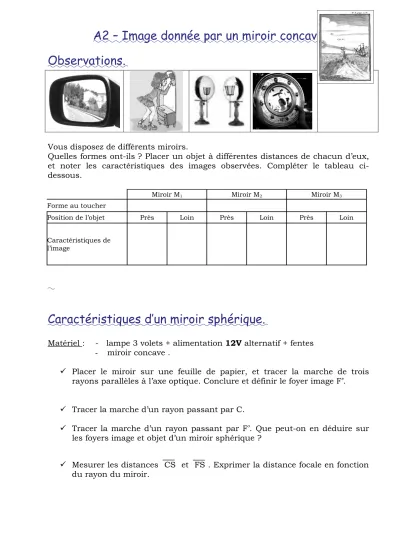

A2 – Image donnée par un miroir concave Observations.
Vous disposez de différents miroirs.
Quelles formes ont-ils ? Placer un objet à différentes distances de chacun d’eux, et noter les caractéristiques des images observées. Compléter le tableau ci- dessous.
Miroir M1 Miroir M2 Miroir M3
Forme au toucher
Position de l’objet Près Loin Près Loin Près Loin
Caractéristiques de
l’image
Caractéristiques d’un miroir sphérique.
Matériel
: - lampe 3 volets + alimentation 12V alternatif + fentes - miroir concave .
Placer le miroir sur une feuille de papier, et tracer la marche de trois rayons parallèles à l’axe optique. Conclure et définir le foyer image F’.
Tracer la marche d’un rayon passant par C.
Tracer la marche d’un rayon passant par F’. Que peut-on en déduire sur les foyers image et objet d’un miroir sphérique ?
Mesurer les distances CS et FS . Exprimer la distance focale en fonction du rayon du miroir.
Construction d’une image.
Matériel : miroir convergent, banc optique, lanterne + alimentation 6V alternatif , supports, objet (F sur papier millimétré), écran.
Détermination de la distance focale du miroir.
A l’aide du montage précédent (faisceau de rayons parallèles) déterminer la distance focale du miroir convergent)
Point objet à l’infini.
Réaliser sur l’écran l’image d’un objet très lointain (maison, nuage). Mesurer la distance image-sommet du miroir. Comparer à la distance focale.
Construire graphiquement l’image d’un point objet A situé à l’infini, sur l’axe optique.
Construire graphiquement l’image d’un point objet A situé à l’infini, mais pas sur l’axe optique.
Objet plan dans un plan frontal.
Plan frontal = plan perpendiculaire à l’axe optique.
Placer l’objet F sur le banc d’optique, et l’éclairer convenablement.
Placer le miroir assez loin et en face de l’objet, légèrement tourné pour pouvoir recueillir l’image sur un écran placé à côté du banc.
Régler le dispositif pour obtenir une image nette sur l’écran.
Mesurer les distances SA et SA’, ainsi que les longueurs AB et A’B’. Calculer le grandissement γ. Compléter le tableau ci-dessous.
.
SA 50cm 20cm 15 cm 10 cm
SA’
γ
La distance focale du miroir est de ……. cm
:
Lorsque l’objet est situé entre l’infini et F, l’image est située ………… le miroir.
Elle est ………. Sa taille …………. quand l’objet se rapproche du miroir.
Lorsque l’objet est situé entre F et S, l’image est derrière le miroir. Elle est ………
…
Construire graphiquement l’image d’un objet AB situé loin du miroir.
Construire graphiquement l’image d’un objet AB situé près du miroir – entre F et S.
