A) Pont mixte monophasé

A) Pont mixte monophasé

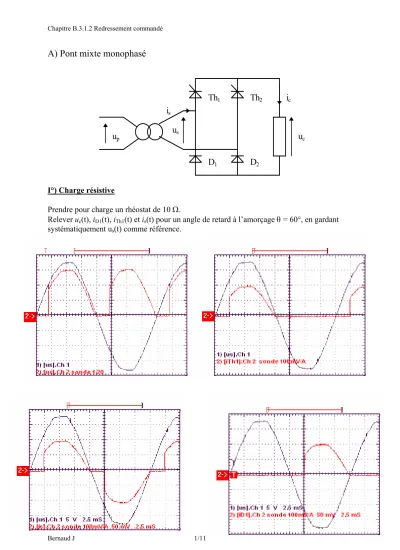

I°) Charge résistive

Prendre pour charge un rhéostat de 10 Ω.

Relever uc(t), iD1(t), iTh1(t) et is(t) pour un angle de retard à l’amorçage θ = 60°, en gardant systématiquement us(t) comme référence.

u_c i_c u_s

i_s

Th₁ Th₂

D₁ D₂

u_p

Dessiner sur le schéma la position des voies de l’oscilloscope pour les différentes mesures.

Préciser les intervalles de temps de conduction des différents composants (Th1, Th2, D1, D2).

Mesurer, en précisant le type et la position de l’appareil utilisé, la valeur efficace et la valeur moyenne de uc(t).

Voltmètre numérique en position DC : uc moy = 18,1V Voltmètre de type RMS en position AC : Uceff = 22.49 V II°) Charge résistive, inductive et active

Prendre L = 100 mH, E = 6 V et R = 10 Ω.

Relever uc(t),ic(t), uTh1(t), iTh1(t), iTh2(t), uD1(t), iD1(t) et is(t) pour un angle de retard à l’amorçage θ = 18°, en gardant systématiquement us(t) comme référence.

Dessiner sur le schéma la position des voies de l’oscilloscope pour les différentes mesures.

Préciser les intervalles de temps de conduction des différents composants (Th1, Th2, D1, D2), puis dessiner pour chaque cas, en précisant l’intervalle de temps, le montage en faisant apparaître les interrupteurs fermés et ouverts.

D2 D1

Th1 Th2

Tracer la courbe ucmoy = f ( θ ), en précisant les zones de conduction continue et de conduction discontinue ( interrompue ). Marquer d’une couleur autre, la valeur de θ pour laquelle la conduction devient discontinue.

θ ( ° ) 0 18 36 54 68,4 72 90 108 126 144 162

<uc(t)

>

20,3 19,8 18,3 16 12,6 11,7 9,8 8,6 7,2 6,5 6

Conduction ininterrompue Conduction discontinue (ic s’annule) En vert, valeur pour laquelle le courant commence à s’annuler.

B) Pont tout thyristor monophasé

Charge résistive, inductive et active

Prendre L = 0,5 H, E = 6 V et R = 10 Ω.

Relever uc(t), uTh1(t) et is(t) pour un angle de retard à l’amorçage θ = π/3, en gardant systématiquement us(t) comme référence.

Dessiner sur le schéma la position des voies de l’oscilloscope pour les différentes mesures.

Préciser les intervalles de temps de conduction des différents composants (Th1, Th2, Th3, Th4), puis dessiner pour chaque cas, en précisant l’intervalle de temps, le montage en faisant apparaître les interrupteurs fermés et ouverts.

Tracer la courbe ucmoy = f ( θ ), en précisant les zones de conduction continue et de conduction discontinue ( interrompue ).

Mesurer la puissance moyenne reçue par la charge en fonction de l’angle d’amorçage. Que peut-on en conclure ?

u_c i_c u_s

i_s Th₁ Th₂

Th₃ Th₄ u_p

Th1 et Th4 ; Th2 et Th3

T (°) 0 18 36 54 72 90 93.6

Ucmoy(V) 20.5 19 17.6 13.2 5.2 -2.1 -5.2

P (W) 36 33 27 18 6 -1 -2

Surligné : zone de conduction interrompue
