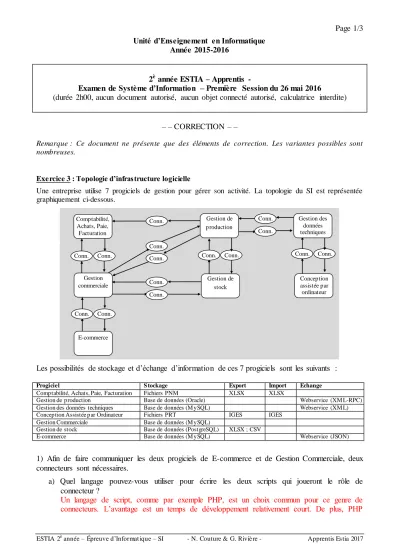

Page 1/3

(1)

Page 1/3

ESTIA 2^è année – Épreuve d’Informat ique – SI - N. Couture & G. Riviè re - Apprentis Estia 2017

Unité d’Enseignement en Informatique Année 2015-2016

2^è année ESTIA – Apprentis -

Examen de Système d’Information – Première Session du 26 mai 2016

(durée 2h00, aucun document autorisé, aucun objet connecté autorisé, calculatrice interdite)

– – CORRECTION – –

Remarque : Ce document ne présente que des éléments de correction. Les variantes possibles sont nombreuses.

Exercice 3 : Topologie d’infrastructure logicielle

Une entreprise utilise 7 progiciels de gestion pour gérer son activité. La topologie du SI est représentée graphiquement ci-dessous.

Les possibilités de stockage et d’échange d’information de ces 7 progiciels sont les suivants :

Progiciel S tockage Export Import Echange

Comptabilité, Achats, Paie, Facturation Fichiers PNM XLSX XLSX

Gestion de production Base de données (Oracle) Webservice (XM L-RPC)

Gestion des données techniques Base de données (M ySQL) Webservice (XM L)

Conception Assistée par Ordinateur Fichiers PRT IGES IGES

Gestion Commerciale Base de données (M ySQL)

Gestion de stock Base de données (PostgreSQL) XLSX ; CSV

E-commerce Base de données (M ySQL) Webservice (JSON)

1) Afin de faire communiquer les deux progiciels de E-commerce et de Gestion Commerciale, deux connecteurs sont nécessaires.

a) Quel langage pouvez-vous utiliser pour écrire les deux scripts qui joueront le rôle de connecteur ?

Un langage de script, comme par exemple PHP, est un choix commun pour ce genre de connecteurs. L’avantage est un temps de développement relativement court. De plus, PHP

Conn.

E-commerce Conn.

Conn.

Comptabilité, Achats, Paie,

Facturation

Conn.

Gestion de production

Gestion de stock Gestion

commerciale

Conn.

Conn. Conn. Conn.

Gestion des données techniques

Conception assistée par ordinateur

(2)

Page 2/3

ESTIA 2^è année – Épreuve d’Informat ique – SI - N. Couture & G. Riviè re - Apprentis Estia 2017

permet de se connecter à des bases de données MySQL (avec MySQLi ou PDO) et de traiter des fichiers JSON.

b) Décrivez les grandes étapes du fonctionnement de chacun de ces deux scripts.

Le premier script fera des requêtes SELECT dans la base de données MySQL du progiciel de Gestion Commerciale puis, analysera les données. Ensuite, soit le script fera des requêtes INSERT, UPDATE ou DELETE dans la base de données MySQL du logiciel de E- Commerce ou bien écrire un fichier texte formaté en JSON avec les données destinées au logiciel de E-Commerce.

Dans le sens inverse, le deuxième script pourra obtenir des données soit en faisant des requêtes SELECT dans la base de données MySQL du progiciel de E-Commerce, soit en lisant un fichier texte JSON provenant du progiciel de E-commerce. Ensuite, le script fera des requêtes INSERT, UPDATE ou DELETE dans la base de données MySQL du logiciel de Gestion Commerciale.

2) De même, pour développer les connecteurs pour faire communiquer les deux progiciels de Conception Assistée par Ordinateur et de Gestion des données techniques :

a) Quel langage pouvez-vous utiliser pour écrire les deux scripts qui joueront le rôle de connecteur ?

De même, un langage de script comme par exemple PHP qui permet un temps de développement relativement court. De plus, PHP permet de lire de se connecter à des bases de données MySQL (avec MySQLi ou PDO) et de traiter des fichiers textes structurés en IGES ou en XML.

b) Décrivez les grandes étapes du fonctionnement de chacun de ces deux scripts.

Le premier connecteur va pouvoir, soit se connecter à la base de données MySQL du SGDT pour extraire des données, soit demander des données au webservice du SGDT. Après traitement des données, il pourra produire un fichier IGES que la CAO pourra ensuite importer.

Le deuxième connecteur lira et analysera le texte du fichier IGES pour en extraire les informations pertinantes. Après traitement, il pourra se connecter à la base de données MySQL du SGDT pour y charger des données ou bien envoyer des données au webservice du SGDT.

Exercice 4 : Des clients légers au restaurant

1) D’après le fichier utils.inc.php, que valent $NOM_HAMBURGER[0] et

$PRIX_HAMBURGER[3] ?

$NOM_HAMBURGER[0] vaut "Burger Plagiste"

$PRIX_HAMBURGER[3] vaut 10.50

2) Le formulaire carte.php est déjà écrit (voir page 3). Ecrivez le script commande.php qui affiche le récapitulatif de la commande et ajoute³ la commande dans le fichier⁴ commandes.txt.

(3)

Page 3/3

ESTIA 2^è année – Épreuve d’Informat ique – SI - N. Couture & G. Riviè re - Apprentis Estia 2017 commande.php

<?php

include('utils.inc.php');

/** Recuperation des variables du formulaire **/

$t = $_POST['taille'] ;

$h = $_POST['hamburger'] ;

$b = $_POST['boisson'] ;

$d = $_POST['dessert'] ;

/** Calcul de la facture **/

$facture = $PRIX_HAMBURGER[$h] + $PRIX_BOISSON[$b] + $PRIX_DESSERT[$d] ; if ($t == 1) {

$facture = $facture + 1.50 ; // Moyen }

else if ($t == 2) {

$facture = $facture + 3.00 ; // Grand }

/** Ajout de la commande dans le fichier **/

$desc = fopen ("commandes.txt", "a+") ;

fputs ($desc, "Heure;".date("d/m/Y-H:m").";\r\n") ; fputs ($desc, "Formule;".$TAILLE[$t].";\r\n") ;

fputs ($desc, "Hamburger;".$NOM_HAMBURGER[$h].";\r\n") ; fputs ($desc, "Boisson;".$NOM_BOISSON[$b].";\r\n") ; fputs ($desc, "Dessert;".$NOM_DESSERT[$d].";\r\n") ; fclose ($desc) ;

/** Affichage de la page recapitulative **/

?>

<html>

<head>

<title>Commande</title>

</head>

<body>

<h1>Commande Burger Deuspi</h1>

<?php

echo 'Formule : '.$TAILLE[$t].'' ;

echo 'Hamburger : '.$NOM_HAMBURGER[$h].' ('.$PRIX_HAMBURGER[$h].')' ;

echo 'Boisson : '.$NOM_BOISSON[$h].' ('.$PRIX_BOISSON[$h].')' ;

echo 'Dessert : '.$NOM_DESSERT[$h].' ('.$PRIX_DESSERT[$h].')' ;

echo 'TOTAL : '.$facture.'€' ;

?>

<a href="carte.php">Nouvelle commande</a>

</body>

</html>
