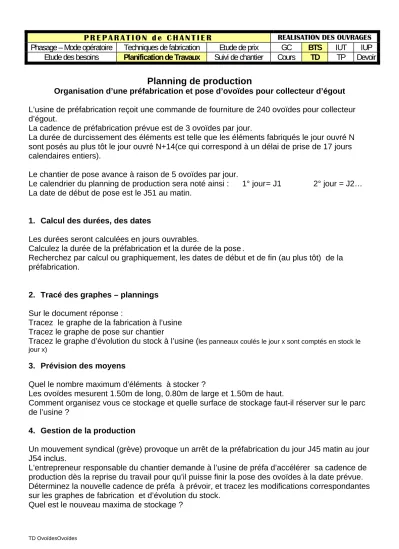

Planning de production
Organisation d’une préfabrication et pose d’ovoïdes pour collecteur d’égout
L’usine de préfabrication reçoit une commande de fourniture de 240 ovoïdes pour collecteur d’égout.
La cadence de préfabrication prévue est de 3 ovoïdes par jour.
La durée de durcissement des éléments est telle que les éléments fabriqués le jour ouvré N sont posés au plus tôt le jour ouvré N+14(ce qui correspond à un délai de prise de 17 jours calendaires entiers).
Le chantier de pose avance à raison de 5 ovoïdes par jour.
Le calendrier du planning de production sera noté ainsi : 1° jour = J1 2° jour = J2…
La date de début de pose est le J51 au matin.
1. Calcul des durées, des dates
Les durées seront calculées en jours ouvrables.
Calculez la durée de la préfabrication et la durée de la pose .
Recherchez par calcul ou graphiquement, les dates de début et de fin (au plus tôt) de la préfabrication.
2. Tracé des graphes – plannings
Sur le document réponse :
Tracez le graphe de la fabrication à l’usine Tracez le graphe de pose sur chantier
Tracez le graphe d’évolution du stock à l’usine (les panneaux coulés le jour x sont comptés en stock le jour x)
3. Prévision des moyens
Quel le nombre maximum d’éléments à stocker ?
Les ovoïdes mesurent 1.50m de long, 0.80m de large et 1.50m de haut.
Comment organisez vous ce stockage et quelle surface de stockage faut-il réserver sur le parc de l’usine ?
4. Gestion de la production
Un mouvement syndical (grève) provoque un arrêt de la préfabrication du jour J45 matin au jour J54 inclus.
L’entrepreneur responsable du chantier demande à l’usine de préfa d’accélérer sa cadence de production dès la reprise du travail pour qu’il puisse finir la pose des ovoïdes à la date prévue.
Déterminez la nouvelle cadence de préfa à prévoir, et tracez les modifications correspondantes sur les graphes de fabrication et d’évolution du stock.
Quel est le nouveau maxima de stockage ?
240 240
230 230
220 220
210 210
200 200
190 190
180 180
170 170
160 160
150 150
140 140
130 130
120 120
110 110
100 100
90 90
80 80
70 70
60 60
50 50
40 40
30 30
20 20
10 10
0 0
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 94 96 98100 102
Courbe de stock OVOIDES
