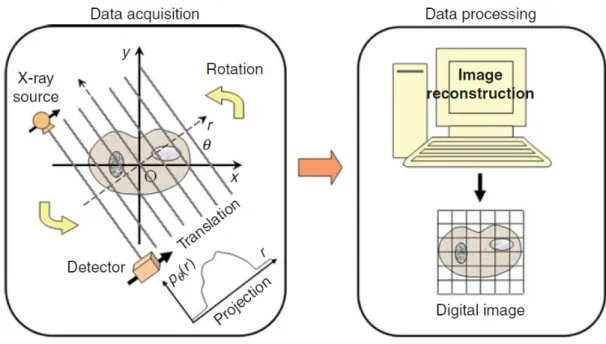

Joint super-resolution/segmentation approaches for the

tomographic images analysis of the bone

micro-architecture
