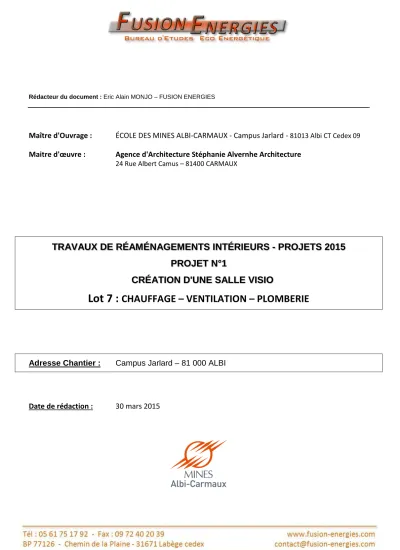

Lot 7 : CHAUFFAGE VENTILATION PLOMBERIE

(1)

Rédacteur du document : Eric Alain MONJO – FUSION ENERGIES

Maître d'Ouvrage : ÉCOLE DES MINES ALBI-CARMAUX - Campus Jarlard -

81013 Albi CT Cedex 09

Maitre d'œuvre : Agence d'Architecture Stéphanie Alvernhe Architecture

24 Rue Albert Camus – 81400 CARMAUX

TRAVAUX DE RÉAMÉNAGEMENTS INTÉRIEURS - PROJETS 2015 PROJET N°1

CRÉATION D'UNE SALLE VISIO

Lot 7 : CHAUFFAGE – VENTILATION – PLOMBERIE

Adresse Chantier : Campus Jarlard – 81 000 ALBI

Date de rédaction : 30 mars 2015

(2)

BP 77126 – Chemin de la plaine 31671 Labège Cedex Tél : 05 61 75 17 92

Sommaire

1 CHAUFFAGE - VENTILATION - PLOMBERIE ... 1

1.1 OBJET DU MARCHÉ : ... 1

1.2 OBLIGATIONS DIVERSES DE L'ENTREPRISE ... 1

1.3 ÉTENDUE DES TRAVAUX : ... 1

1.4 PRINCIPES GÉNÉRAUX ... 2

1.5 DOCUMENTS À FOURNIR PENDANT LA PÉRIODE D’EXÉCUTION ... 3

1.5.1 AU MOMENT DE LA REMISE DES OFFRES ... 3

1.5.2 ÉTUDES PRÉPARATOIRES ET EXÉCUTION ... 3

1.5.3 À LA DATE DE LA RÉCEPTION ... 3

1.6 ORGANISATION DU CHANTIER ... 4

1.7 LIMITES DE PRESTATION ... 4

1.8 NORMES ET RÈGLEMENTS ... 5

1.9 QUALITÉ TECHNOLOGIQUE ET TECHNIQUES DES MATÉRIAUX, ET MISE EN ŒUVRE ... 5

1.10 ACOUSTIQUE ... 6

1.11 QUALIFICATION PROFESSIONNELLE & ÉTUDES TECHNIQUES SPÉCIFIQUES ... 6

2 MISE EN ŒUVRE ... 7

2.1 Généralités ... 7

2.2 RÉSERVATIONS – PERCEMENTS – SAIGNÉES - REGARNISSAGES ... 7

2.3 ESSAIS ET RÉGLAGES ... 7

2.4 ÉTUDE TECHNIQUE ... 7

2.5 COORDINATION ... 7

2.6 GARANTIE ET RÉCEPTION ... 8

2.7 ÉLIMINATION DE DÉCHETS ... 8

2.8 HYGIÈNE ET SÉCURITÉ ... 8

3 DESCRIPTIF DES OUVRAGES ... 9

3.1 Ventilation mécanique contrôlée avec récupération de chaleur... 9

3.2 VENTILATION DOUBLE FLUX DÉCENTRALISÉE ... 9

3.3 CHAUFFAGE ... 11

3.4 PLAN D'INSTALLATION PRÉCONISE ET DOCUMENTATION ... 11

(3)

DESCRIPTIF DES OUVRAGES

1 CHAUFFAGE - VENTILATION - PLOMBERIE

1.1 OBJET DU MARCHÉ :

Le présent Cahier des Clauses Techniques Particulières (C.C.T.P.) concerne les travaux de CHAUFFAGE, PLOMBERIE, VMC de la SALLE VISIO DE L’ÉCOLE DES MINES D’ALBI-CARMAUX

1.2 OBLIGATIONS DIVERSES DE L'ENTREPRISE

L'entreprise devra obtenir l'accord du Maître d'ouvrage, du Maître d'œuvre et du BET sur les plans et schémas avant exécution.

Elle est tenue de signaler toute anomalie, impossibilité de réalisation ou normative ou omission éventuelle qui pourrait lui apparaître, tant dans les pièces écrites que sur les plans proposés. La dite vérification valant renonciation à recours.

Pendant toute la durée des travaux et pendant la période de garantie, l'entrepreneur est entièrement responsable de ses installations et sera tenu de remplacer à ses frais toutes les pièces et appareils manquants ou défectueux, compris frais de main d'œuvre, raccords et réfections de toute nature, entraînés par son intervention.

1.3 ÉTENDUE DES TRAVAUX :

L'Entrepreneur adjudicataire du présent lot aura à sa charge l'exécution de tous les travaux concernant la Ventilation, le chauffage et la plomberie comprenant,

- la fourniture, le transport et la mise en œuvre de tous les matériels et matériaux nécessaires à la réalisation complète des installations de chauffage, et ventilation

- de l'installation et réglage d'une régulation centralisée

- de l'installation d'une canalisation pour l'évacuation des condensats - de la pose d'une batterie à eau chaude

- du branchement de la batterie à partir du réseau d'eau chaude de l'école des mines - d'une VMC double flux avec échangeur en plafond

- et de tous matériels nécessaires au bon fonctionnement de l'installation

Le marché de l'Entreprise comprend les études détaillées et la réalisation des travaux d'installations, c’est-à-dire : - Le dimensionnement des réseaux aérauliques

- Les schémas d’exécutions

- Le réglage et les essais des installations

- Les documentations et les notices techniques des installations.

La responsabilité de l'Entrepreneur est engagée sur le résultat des calculs permettant d'obtenir les conditions quantitatives et qualitatives considérées dans l'obligation de résultat.

Les plans P.R.O. et les pré-dimensionnement du DPGF ne sont fournis qu’à titre indicatif afin d’aider les entreprises au chiffrage;

de ce fait, ils ne peuvent en aucun cas être considérés comme plan d’exécution et ne représente pas forcément l’ensemble des installations.

Prestations de l’entreprise :

L’entreprise retenue devra réaliser les prestations ci-après pour l’ensemble de la SALLE VISIO.

Les travaux à réaliser comprendront la fourniture, le transport, la mise à pied d’œuvre, l’installation, le réglage et la mise en service de tous les appareils et équipements nécessaires au bon fonctionnement de l’installation.

(4)

Notamment :

- Le suivi du chantier par un agent d’encadrement dûment habilité et compétent, - La réalisation des études d’exécutions (plans, notes de calculs..)

- La présence aux réunions de chantiers sur convocations lorsque la présence de l’entreprise sera jugée utile par la maîtrise d’œuvre,

- La réalisation des travaux dans le respect des règles de l’art, normes, différents règlements ainsi que du présent C.C.T.P., - la manutention nécessaire au présent lot,

- le nettoyage inhérent aux travaux du présent lot, - les mises en service et équilibrages d’installations,

- la présence aux réceptions des ouvrages convoquée par la maîtrise d’œuvre, - les levées de réserves,

- la fourniture des pièces de fin de travaux, - la garantie contractuelle (civile et décennale),

- la mise en main des installations à l’un de leurs utilisateurs,

- la remise des notices d’entretien, de garanties et d’utilisations aux utilisateurs, - la formation du personnel

Relations avec les tiers :

L’entreprise devra prendre connaissance de la totalité des plans et des pièces écrites constituant le dossier d’appel ’offres.

Elle devra signaler à la Maîtrise d’Œuvre les erreurs, omissions ou incompatibilités qu’elle aura décelées.

L’entreprise devra, dans le mois qui suit la signature du marché, informer les autres corps d’état concernés, des éléments de réservations nécessaires à la réalisation de son lot et d’en vérifier la bonne exécution sur le chantier, et notamment :

- les réservations dans les parois

- l’évacuation des condensats de la VMC double flux - les alimentations électriques VMC, batterie de dégivrage…

Un agent d’encadrement dûment mandaté représentera l’entreprise à toutes les réunions de chantiers auxquelles celle-ci sera convoquée.

1.4 PRINCIPES GÉNÉRAUX

La salle Visio est une salle accueillant du public Se conformer au PTD :

La température en hiver dans les locaux sera d'environ 20°C.

La température d'été sera maintenue au-dessous de 25 °C à l'aide de la Centrale Double Flux et de l'activation du Free cooling (rafraichissement nocturne)

L’hygrométrie et le CO2 seront contrôlées par des sondes reliées à la régulation.

Il est rappelé que s’agissant de marchés traités à prix forfaitaires, ceux-ci devront comprendre dans leurs offres, tous les ouvrages nécessaires à un parfait achèvement des travaux dans le respect des plans, des DTU des normes et réglementations en vigueur.

L’entreprise devra soumettre au Maître d’Œuvre les modifications qu’elle jugerait utiles, compléter par ses connaissances les imprécisions ou omissions du présent document.

Elle reste seule responsable de l’exécution totale dans les règles de l’art de tous les ouvrages de sa profession nécessaires à une parfaite réalisation de son lot sans qu’elle ne puisse prétendre à une quelconque majoration de son offre.

(5)

Documents remis aux entreprises : Connaissance du dossier :

L’entreprise devra obligatoirement prendre connaissance du préambule général valable pour tous les corps d’état ainsi que des C.C.T.P. des autres corps d’état. Elle ne pourra donc se prévaloir d’une méconnaissance de ces ouvrages.

Les travaux du présent lot devront être exécutés conformément aux documents réglementaires et normatifs cités dans l’énumération des pièces contractuelles du marché qui ne sont donc pas rappelés dans le présent C.C.T.P.

Néanmoins, une attention particulière est recommandée à l’entreprise pour le respect : - du code du travail,

- du règlement sanitaire départemental, - du règlement de sécurité contre l’incendie, - de la RT 2005 existant

- de la nouvelle réglementation acoustique (NRA), - de la norme européenne EN 378 1-2-3 et 4.

1.5 DOCUMENTS À FOURNIR PENDANT LA PÉRIODE D’EXÉCUTION

1.5.1 AU MOMENT DE LA REMISE DES OFFRES

L’offre de l’entreprise devra répondre aux exigences techniques et réglementaires du présent C.C.T.P.

Contenu du Prix :

Le prix contractuel de vente des installations comprend : - Les fournitures et mises en œuvre des matériels décrits.

- Le parfait réglage et équilibrage des installations.

- La fourniture d’un guide de mise en marche, fonctionnement, réglages et utilisation de l’installation.

- La production des plans d’exécutions et DOE.

- La production d’un cahier des charges d’entretien des installations, régissant le contrat d’entretien à mettre en place par le Maître d’Ouvrage dès la réception des installations.

- La gestion des déchets pendant et jusqu’à la fin du chantier.

1.5.2 ÉTUDES PRÉPARATOIRES ET EXÉCUTION

- Le titulaire du présent lot devra faire valider les études d’exécution par le bureau d’études technique avant de commencer les travaux.

- Les instructions concernant d’éventuelles exécutions par d’autres lots d’ouvrages nécessaires à la réalisation de l’installation. (Notamment : colonnes d’évacuation des condensats, Poids matériels, alimentation électrique de l'unité intérieure, encombrements, etc…).

- Les renseignements nécessaires aux autres corps d'état

- Les documents techniques contenant les caractéristiques justifiant les éventuels appareils équivalent choisi par l’entreprise - Les PV d’essai des réseaux d’évacuation, d'installations de Plomberie, de Ventilation Mécanique…

L’entreprise effectuera à ses frais, la livraison, le déchargement, l’entreposage et la mise à pied d’œuvre des matériels.

Elle devra assurer la bonne conservation et la protection contre le vol jusqu’à la réception.

L’entreprise veillera à n’occasionner qu’un minimum de gêne lors des opérations de déchargement, de levage et d’entreposage des matériels vis-à-vis des personnes et des autres corps d’état. Ces opérations seront réalisées en accord avec la Maîtrise d’Œuvre.

L’entreprise devra assurer la protection de ses ouvrages par tout moyen de son choix, que ce soit contre les intempéries ou la détérioration par la chute d’objets.

L’entreprise devra, à ses frais, le remplacement de tout matériel de son lot détérioré ou disparu en cours de chantier.

La pose de la VMC DF et des réseaux ne seront exigibles à l’entreprise que dans la mesure où les locaux seront fermés à clé.

1.5.3 À LA DATE DE LA RÉCEPTION - Une notice d'exploitation et d'entretien

- Un jeu de plans complets, mis à jours, de l'ensemble des installations.

(6)

- Une attestation justifiant de la réalisation conforme des travaux demandés au CCTP, de la réalisation des essais et du bon fonctionnement des installations.

- Ensemble des éléments demandés au CCAP.

- La notice comprendra la description générale de l'installation de ventilation double flux, le bilan détaillé des débits installés, le principe de fonctionnement des systèmes de régulation, les caractéristiques du matériel installé, les opérations

périodiques d'entretien, les opérations de dépannage sous forme de tableau.

- Tableau récapitulatif de tous les équilibrages réalisés (Ventilation Double Flux + distribution)

L’entreprise remettra au Maître d’Ouvrage, en nombre d’exemplaires voulus, le dossier des ouvrages exécutés comprenant notamment :

- les fiches techniques des appareils, - les plans de l'installation,

- un carnet d’entretien, indiquant les consignes d’entretien et les instructions concernant la bonne marche de l’installation.

L’entreprise sera tenue de remettre au Maître d’Ouvrage une proposition de contrat d’entretien.

L’entreprise aura à sa charge la réalisation des essais de fonctionnement des installations. Elle devra mettre les moyens en personnel et en matériels pour effectuer le parfait réglage des installations et les mesures nécessaires.

Elle devra rédiger un rapport d’essais et de mise en service pour l'installation (Ventilation Double Flux, Batterie, Évacuation des condensats, etc) qui comprendra, par exemple, les éléments suivants :

Relevés des vitesses et débits d’air : - en sortie de Double Flux - à chaque entrée de double flux Relevés des températures : - de soufflage

- de reprise,

- ambiante de la pièce, - extérieure.

1.6 ORGANISATION DU CHANTIER

L'Entrepreneur désignera, dès l'ordre de service de début des travaux, un responsable des études et du chantier au niveau des relations avec le Maître d'Œuvre qui devra être l'interlocuteur pendant la durée du chantier.

1.7 LIMITES DE PRESTATION

Le titulaire du présent marché doit l'intégralité des travaux nécessaires au complet et parfait achèvement de l'installation. Il ne pourra s'en prévaloir pour ne pas avoir proposé ou prévu dans le prix à caractère forfaitaire, tout dispositif, appareil ou accessoire non mentionné ici, mais nécessaire ou susceptible de renforcer la sécurité, faciliter l'exploitation, l'entretien ou améliorer le fonctionnement des installations.

Ne sont pas à la charge du présent lot : - Alimentations électriques de la VMC DF

- Alimentation électrique des appareils depuis le coffret d'alimentation avec protection - Arrêt d’urgence de la ventilation.

L’entreprise a, à sa charge toutes les installations et équipements nécessaires à la sécurité suivant les prescriptions du coordinateur SPS.

Il résulte de ce qui précède, que les autres travaux nécessaires au parfait achèvement des installations décrites dans le CCTP sont à la charge du présent lot et notamment :

- Tous les percements intérieurs sont à la charge du présent lot ainsi que le rebouchage/calfeutrement.

- Raccordements électriques entre les appareils et leurs organes de commande (régulateur, variateur, thermostat, commutateur…)

- Percements intérieurs pour passage de tube ou conduit.

- Reprise d’étanchéité des pénétrations des réseaux dans le bâtiment le cas échéant.

- Rebouchage des passages, trémies et orifices réservés.

- Tous colliers, guides, fourreaux etc. nécessaires

(7)

- Essais, réglages des installations.

- Durée de mise au courant du personnel du Maître d'Ouvrage.

- Prises de mesures de débit et d'équilibrage - Rapport d'équilibrage

- Fixations avec plots anti-vibratiles

- Alimentation, câblage, raccordement électrique de tous les organes de régulation (grille, télécommandes, sonde…) - Evacuation des condensats (VMC DF) par réseaux PVC M1 et à raccorder sur EP dans gaines techniques ou extérieur - Fourniture des entrées d’air et sorties d'air primaire

- Fourniture des réseaux de soufflages et de reprises d'air - Fourniture des bouches de soufflages et de reprises d'air

- Fourniture des systèmes de régulations et de tous matériels nécessaire au bon fonctionnement de l'installation…

- Et tout matériel résultant du bon fonctionnement de l'installation

Toutes les dispositions nécessaires pour la manutention des installations de poids ou implantée en hauteur sont à la charge de l’entreprise. L’entreprise a à sa charge toutes les installations et équipements nécessaires à la sécurité suivant les prescriptions du SPS.

1.8 NORMES ET RÈGLEMENTS

L'entreprise chargée des travaux sera tenue d'avoir une parfaite connaissance de toutes, les Réglementations et de respecter les Lois, Décrets, Arrêtés, Règlements et Normes en vigueur au moment de la réalisation des travaux, et en particulier (liste non exhaustive) :

Généralités :

- Code de la construction - Réglementation acoustique.

- Réglementation relatif au débit d'air hygiénique dans les bâtiments tertiaires - Au règlement sanitaire départemental

Électricité :

- NFC 15-100 et tous additifs : Installations électriques à basse tension - UTE C15-520 : Installations électriques à basse tension

VMC :

- DTU 68.1 (norme XP P50-410 – juillet 1995). Installation de ventilation mécanique contrôlée - DTU 68.2 (norme P50-411 – mai 1993). Exécution des installations de ventilation mécanique - document COPREC d'application de la NRA

Plomberie:

- DTU 60.3 : Canalisations en PVC.

- DTU 60.5 (P41-221) : Canalisations en cuivre – Distribution d’eau froide et chaude sanitaire, évacuations d’eaux usées, d’eaux pluviales, installation de génie climatique.

Règlement d’Hygiène et de Sécurité :

- Nature et mission du coordinateur « Hygiène et Sécurité », - Modalités d’applications de sa mission,

- Relations avec les entreprises,

- Mesures à respecter en Hygiène et Sécurité, - Production du P.P.S.P.S. par l’entreprise,

- Réglementation en matière de prévention des incendies, - Note concernant les évacuations des encombrants.

1.9 QUALITÉ TECHNOLOGIQUE ET TECHNIQUES DES MATÉRIAUX, ET MISE EN ŒUVRE

Tous les matériaux devront être de première qualité et leur mise en œuvre sera conforme aux

Règles de l'Art et aux Règles Générales de la Profession (Règles Professionnelles U.C.H. 24/79 et U.C.H. 26/78).

(8)

Les dimensions des trémies, locaux techniques ou réservations sont à respecter, impérativement. Il ne pourrait être toléré, une modification des réservations de l'étude, entraînant des suppléments de prix (sauf justification et ceci, avant signature du marché).

Les marques citées, dans le présent descriptif, ont pour but de permettre une comparaison technologique ou d'aspect. Il ne sera pas admis de matériaux, ayant un « standing » différent et, à plus forte raison, inférieur. Dans certains cas, les marques citées se rapportent à des caractéristiques dimensionnelles, qui devront être impérativement respectées.

1.10 ACOUSTIQUE

Les installations de chauffage et de ventilation devront être conformes à la NRA et n’engendrer aucun bruit dans la transmission.

Essais de débit, de bruit (pression acoustique inférieure à 35 dB(A)), de l'étanchéité des réseaux de soufflage et de reprise avant la pose des faux plafonds.

Réglage et mise au point des régulations et de la centrale de traitement d'air.

Vérification des intensités moteurs, si nécessaire.

1.11 QUALIFICATION PROFESSIONNELLE & ÉTUDES TECHNIQUES SPÉCIFIQUES

Il est demandé aux soumissionnaires de justifier de leur qualification professionnelle O.P.Q.C.B., ou artisanale, et de références en rapport avec la nature des travaux à réaliser dans ce projet.

(9)

2 MISE EN ŒUVRE

2.1 Généralités

L’ensemble des ouvrages du présent lot comprend la totalité des travaux nécessaires à la parfaite exécution, mise en conformité et au bon fonctionnement des installations.

2.2 RÉSERVATIONS – PERCEMENTS – SAIGNÉES - REGARNISSAGES

Les plans de réservations sont à la charge de la présente entreprise, qui devra les communiquer en début de chantier au lot G.O.

Tous les petits percements, saignées et regarnissages complets (trémies techniques, voiles béton, cloisons, etc...) sont à la charge de la présente entreprise, qui devra les réaliser avec soin.

Toute réservation oubliée sur les plans nécessitera un percement et regarnissage à la charge de la présente entreprise, y compris toutes incidences correspondantes à d'autres lots.

GAINES DE VENTILATION

Les gaines et les isolants seront de qualité M0 Réalisées en tôle acier galvanisé

Gaines placées sur supports antivibratiles

Les conduits intérieurs seront isolés avec une laine de roche d'un Rmini = 0,6 m².K/W ou d'une épaisseur mini de 25 mm d'isolant

Les conduits donnant sur l'extérieurs seront isolés avec une laine de roche d'un Rmini = 1,20 m².K/W ou d'une épaisseur mini de 50 mm d'isolant

2.3 ESSAIS ET RÉGLAGES

L’entrepreneur procédera aux divers essais d’étanchéité de ses canalisations.

Réglage et mise au point au démarrage de l’installation et pendant la saison de chauffe.

Essais de débit, de bruit (pression acoustique inférieure à 35 dB(A)) de l'étanchéité des réseaux de soufflage et de reprise avant la pose des faux plafonds.

Réglage et mise au point de la régulation et de la centrale de traitement d'air.

2.4 ÉTUDE TECHNIQUE

Les études techniques seront réalisées par le B.E.T. :

FUSION ENERGIES – BP 77126 –Chemin de la plaine – 31671 Labège Cedex Tél : 05 61 75 17 92 Mobile : 06 87 18 77 40 Mail : eamonjo@fusion-energies.com La mission du Bureau d’Etudes comprend :

- L'étude des déperditions - Le présent CCTP, - Le quantitatif détaillé,

- Les plans de principe à la signature des marchés.

Les entreprises devront vérifier les quantités proposées dans le présent document pour permettre un parfait achèvement, fonctionnement, état réglementaire, et conformité par rapport à l’ensemble des pièces écrites, plans, schémas constituant le présent appel d’offres, avant la remise de leur proposition.

Toute omission constatée devra être portée à la connaissance du Bureau d’Etudes.

Aucune contestation ou demande de l’Entreprise ne pourra être prise en compte après ouverture des plis.

2.5 COORDINATION

L'entreprise du présent lot devra la bonne coordination avec les autres corps d'état et services :

(10)

- Lot faux plafond pour les implantations des centrales.

- Lot Electricité pour les limites de prestations.

- Lot G.O. pour l'évacuation des condensats, gaine d'arrivé d'air neuf et rejet d'air vicié

2.6 GARANTIE ET RÉCEPTION

La réception sera prononcée conformément au CCAP type après réception des documents demandés et satisfaction totale des essais.

La période de Garantie est de 2 années, à compter de la date de réception, conformément à la loi N°78.12 du 4 janvier 1978.

Garantie du matériel : Le matériel installé devra donner le maximum de fiabilité pour un service permanent.

Cette garantie portera sur tous les défauts visibles ou non des matériaux employés, contre tous vices de constructions ou de conception et sur le bon fonctionnement de l'installation, tant dans l'ensemble que dans les détails. Toute pièce ou élément reconnu défectueux sera remplacé.

En cas de défectuosité d'un appareil, la période de garantie sera prolongée d'une durée égale à celle de l'indisponibilité. Aucun remplacement partiel ne sera admis.

2.7 ÉLIMINATION DE DÉCHETS

Il sera demandé à l’entreprise la gestion et le traitement de ses déchets.

L'objectif est d’appliquer la loi du 13 juillet 1992 qui impose un tri sélectif systématique des déchets de chantier depuis le 1er juillet 2002.

2.8 HYGIÈNE ET SÉCURITÉ

L'entreprise tiendra compte obligatoirement dans son offre du coût des mesures d'hygiène et de sécurité nécessaires à la protection de ses travailleurs et des travailleurs des autres corps d'état présents sur le site.

Ces mesures devront être conformes aux textes en vigueur notamment : - Code du Travail.

- Décret du 9 Janvier 1965 et textes d'application.

- Loi n° 93-1418 du 31/12/93 et Décret 94-1159 du 26/12/94.

- Décret 95-543 du 04/05/1995 et Décret 95-608 du 06/05/1995 (Travailleurs indépendants).

- Décret du 14 Novembre 1988 (Protection des travailleurs contre les risques électriques).

Ces mesures concernent principalement :

- La mise à disposition pour les travailleurs de matériels révisés et entretenus (élévateurs à matériaux, lève-plaques...) destinés à réduire les manutentions.

- Le port des protections individuelles (casques, chaussures de sécurité, lunettes, gants, masques...).

- L'utilisation d'échafaudages roulants ou fixes, plates-formes individuelles roulantes, conformes pour les travaux en hauteur.

- Le respect des consignes de sécurité pour l'utilisation de produits dangereux.

- La pose, l'entretien et la dépose en fin de travaux des protections collectives (balisages, garde-corps...).

- Liste non limitative.

(11)

3 DESCRIPTIF DES OUVRAGES

3.1 Ventilation mécanique contrôlée avec récupération de chaleur

Généralités

- Un arrêt général sera placé (position à valider par le Maître d’Ouvrage), il pilotera les 2 VMC DF

- L’entreprise devra prévoir la vérification et le nettoyage des filtres et si ces derniers sont réputés insalubre, ils seront changés, des réseaux et des bouches de ventilation (si cela s'avère nécessaire) pour la réception des travaux.

- L'entreprise interviendra 2 mois après la mise en service de la VMC DF pour vérifier son bon fonctionnement, le nettoyage des filtres et la vérification des débits de soufflage et de reprise

- La mise en œuvre et les précautions nécessaires seront réalisées suivant les prescriptions du fabricant.

- L’entreprise devra s’assurer que le niveau de bruit des équipements respecte : pression acoustique inférieure à 35 dB(A) En cas de dépassement, Le titulaire du présent Lot devra la mise en place d'élément acoustique de façon à obtenir un isolement acoustique.

- L'ensemble de l'installation sera livré y compris mise en service, réglage, équilibrage des réseaux, raccords, fixations anti-vibratiles et accessoires.

- L’entreprise devra les prestations suivantes :

• Evacuation des condensats Ø16 mm des caissons de ventilation double flux par siphon et raccordement sur réseau EP le plus proche y compris PVC Ø32 mm ou inférieur. Afin de garantir une bonne évacuation des condensats, il est essentiel de prévoir une pente de 3° en direction de l'écoulement des condensats

• Fourniture et pose des conduits de soufflage et de reprise, y compris les accessoires (raccords, colliers, coudes, Té 90°, joint, fixations, percements, fourreaux, calfeutrements, etc.)

• Trappes de visite, si nécessaire pour le nettoyage des gaines et de la VMC

• Essais, équilibrages de toute l'installation

• L’alimentation et protection électrique

3.2 VENTILATION DOUBLE FLUX DÉCENTRALISÉE

La salle de Visio sera équipée de 2 centrales doubles flux décentralisées, de marque Hélios type AMP 500 V configuration B ou équivalent

- Les caissons de ventilation seront du type double flux décentralisé, énergétiquement optimisé, à très faible niveau sonore, de marque HELIOS, type AIRMASTER AMP 500 VB ou équivalent

- Equipés de moteurs EC à basse consommation et d’un échangeur à plaques à contre-courant croisé en aluminium (efficacité de 85%), le caisson sera installé dans la pièce à ventiler et son débit sera régulé automatiquement en fonction des besoins, soit par programmation, soit par l’intermédiaire d’une sonde CO2 intégrée, d’une sonde hygrométrique déportée ou d’un détecteur de présence. L’ensemble des paramètres de fonctionnement (vitesse, taux de CO2 seront sauvegardés dans un journal de données par le régulateur intégré et téléchargeables sur l’ordinateur via le port USB du pupitre de commande. Le régulateur sera liaisonnable GTC en KNX, LON, BACnet, MODBUS, MS/TP ou BACnet/IP par adjonction d’une carte supplémentaire.

- Le pupitre de commande tactile AIRLINQ (Version P) avec port USB permettra de programmer le caisson et de gérer le fonctionnement de 20 appareils par bâtiment (fonctionnalité du pupitre P uniquement).

- La grille de soufflage à effet Coanda permettra une diffusion optimale de l’air et un bon balayage de la pièce sans inconfort.

- Le niveau de pression sonore Lp ne dépassera pas les 30 dB(A) à 1 m de l’appareil à 80% du débit nominal.

- Le caisson pourra être équipé, selon les modèles, d’une batterie électrique de dégivrage ou de réchauffage ou une batterie eau chaude de réchauffage complémentaire et d’un module de refroidissement intégré pour assurer le rafraîchissement de l’air soufflé.

- La prise d’air neuf et le rejet d’air vicié se feront en façade ou en toiture (horizontalement ou verticalement), seront gainables pour respecter la réglementation en vigueur.

- Les modèles AM 500 seront fixés au mur ou au plafond et seront encastrables au deux tiers

(12)

Module de régulation et de contrôle

L'entreprise devra la fourniture d'un pupitre de commande à distance tactile intuitif de type P permettant la programmation aisée et l'accès à l'ensemble des paramètres avec port USB pour programmation par PC

Type AIRLINQ ORBIT (P) + logiciel AIRLINQ USER TOOL de marque Hélios Batterie électrique

Ces batteries seront utilisées en cas de grand froid en complément du chauffage central

- Une batterie de pré-chauffage d'une puissance de 1000 W sera incorporée dans la double flux et contrôlé par le module de régulation

- Une batterie de post-chauffage d'une puissance de 630 W sera incorporée dans à la centrale et contrôlé par le module de régulation

Débit de soufflage et reprise

- Débit nominal 430 m3/h avec Lp < 30 dB(A) à 1 m - Portée de 5,8 m (vitesse résiduelle de 0,15 m/s) Dimension et poids

Dim. L x l x h = 1600 x 779 x 439 mm. Poids = 123 kg Accessoires

- Filtres fin F7 sur air extérieur, modèle V - Filtres fin F5 sur air repris

- Bypass été automatique pour free-cooling - Pompe de relevage de condensats

- Sonde de CO2 intégrée à la reprise, pour régulation P - Manchette simple avec 2 colliers de serrage Ø 250 mm - Grille de prise d'air circulaire en aluminium extrudé Ø 315 mm

- Registre de réglage à commande manuelle Ø 250 mm, fourreau et volet en acier galvanisé sur l'air neuf Réseaux

Les réseaux d'air neuf et d'air vicié devront être dimensionnés correctement afin de respecter les vitesses maximum à ne pas dépasser et les débits de soufflages et de reprises

Les réseaux seront de type rigide et en tôle acier galvanisé avec joint à lèvres

Des manchettes simples (classement M0/M1) ne dépassant pas 1 m sont admises entre les conduits rigides et la centrale Débit max d'air hygiénique

(Selon le règlement sanitaire départemental et le code du travail) La salle aura la possibilité d'accueillir 40 personnes

Débit nécessaire par personnes

- 18 m3/h/pers. pour des visiteurs ou élèves - 25 m3/h pour les enseignants ou intervenants.

Type de personnes Nombre de personnes Débit d'air hygiénique

Elèves 38 684

Enseignant 2 50

Renouvellement d'air hygiénique global = 734 m³/h Sécurité électrique

Un disjoncteur thermique de 10 A par VMC DF sera installé pour la sécurité de la VMC et des batteries.

Le câblage d'alimentation de la centrale et des batteries 1,5 mm²

Câble jonction pupitre de commande vers CTA Maitre : 1 câble 4 x 0,75 mm2 - blindé Puissance absorbé maximale de la centrale hors batterie 132 W

Attention la batterie est électrique et donc à prendre en compte dans la puissance absorbé maximale

(13)

Le présent lot aura à sa charge le raccordement électrique des CTA sur les attentes laissées par le lot électricité.

Le fonctionnement des centrales sera asservi à la coupure générale ventilation due par le lot électricité

L'ensemble de l'installation sera livré y compris mise en service, réglage, équilibrage des réseaux, raccords, fixations anti-vibratiles, câblage de tous les organes et accessoires.

3.3 CHAUFFAGE

Branchement sur réseau existant, Régime d'eau 60/40

Déperdition de la salle 3714 W (Calcul selon norme EN 12831) Démontage radiateur existant

Prévoir le démontage d'un radiateur existant et garder les canalisations existantes pour l'alimentation des nouveaux radiateurs Radiateur

Radiateur décoratifs de chauffage central type Fassane Vertical Simple marque ACOVA - Eléments plats verticaux en simple épaisseur

- Eléments soudés sur collecteurs ronds diam. 38 mm, épaisseur 1,5 mm

- Traitement de surface double protection, anticorrosion, par bains de cataphorèse haute résistance et finition par revêtement en poudre époxy/polyester

- Teinte de base blanc Pure White 603 (RAL 9016) - Température de service maximale 110°C

- Pression de service 4 bars (400 kpa)

- Fixation : consoles murales, peintes dans la couleur de l'appareil et fournies dans l'emballage. Système anti-décrochage de sécurité.

Saillie au mur 71 mm

Raccordements

- 2 manchons d'alimentation diamètres 1/2 pouce. - 1 manchon de purge diamètre 1/8 pouce. - 1 manchon de vidange diamètre 1/8 pouce.

Régulation

Robinet thermostatique gérer par un thermostat d'ambiance posé sur paroi à une hauteur du sol de 1,40 m

3.4 PLAN D'INSTALLATION PRÉCONISE ET DOCUMENTATION

Voir plan et documentation en annexe

(14)

ANNEXE

(15)

CHAUFFAGE SALLE VISIO

(16)
