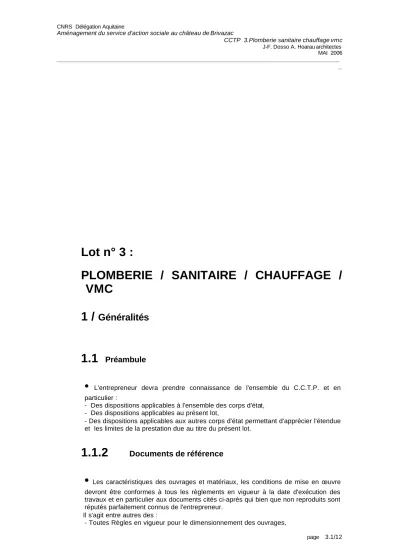

Lot n 3 : PLOMBERIE / SANITAIRE / CHAUFFAGE / VMC

page 3.1/12

Lot n° 3 :

PLOMBERIE / SANITAIRE / CHAUFFAGE / VMC

1 / Généralités

1.1 Préambule

•

L'entrepreneur devra prendre connaissance de l'ensemble du C.C.T.P. et en particulier :

- Des dispositions applicables à l'ensemble des corps d'état, - Des dispositions applicables au présent lot,

- Des dispositions applicables aux autres corps d'état permettant d'apprécier l'étendue et les limites de la prestation due au titre du présent lot.

1.1.2 Documents de référence

•

Les caractéristiques des ouvrages et matériaux, les conditions de mise en œuvre devront être conformes à tous les règlements en vigueur à la date d'exécution des travaux et en particulier aux documents cités ci-après qui bien que non reproduits sont réputés parfaitement connus de l'entrepreneur.

Il s'agit entre autres des :

- Toutes Règles en vigueur pour le dimensionnement des ouvrages,

- Normes AFNOR et des DTU ,

- Les Avis Techniques du C.S.T.B. relatifs aux produits, matériaux et procédés non décrits aux DTU.

- L'ensemble de la réglementation en matière d'hygiène et de sécurité du B.T.P.

- L'ensemble des documents relatifs aux règles de l'art en vigueur.

• normes acoustiques,

• Normes NF,

- En outre seront respectées les prescriptions se rapportant:

• Aux avis et prescriptions du bureau de contrôle.

• Aux prescriptions de mise en œuvre du fabricant.

1.1.3 Documents à remettre

• Etudes et Documents techniques:

• les plans de réservations et de percements,

• les plans de détails et schémas d'exécution des travaux,

• les documents cités à l'article "Réception DOE" avant réception des travaux. Il est précisé que la mission confiée au Maître d'Œuvre par le Maître d'Ouvrage est une

"mission de base" sans étude d'exécution .

1.1.4 Travaux inclus dans l'offre

•

Les articles du devis descriptif déterminent les caractéristiques et les limites des fournitures et des travaux à effectuer.

• Toutes les dispositions précisées au présent devis et sur les plans devront être respectées, tant en ce qui concerne le choix des matériels et matériaux que les dispositions d'ensemble.

• Le devis descriptif est complété par des documents graphiques qui précisent et définissent les ouvrages à réaliser. En cas d'incertitude, l'entrepreneur devra demander complément d'information au bureau d'études avant sa remise de prix.

• Il reste entendu que l'entrepreneur doit une fourniture et une exécution totales et complètes, les ouvrages devant être livrés en parfait état de fonctionnement.

• Les entreprises auront donc à comprendre dans leurs prévisions, les appareils et matériels nécessaires à cette réalisation ; ils ne pourront ultérieurement invoquer une omission des pièces du dossier ou un changement de leur part des caractéristiques du matériel pour éviter de fournir ou monter tout appareillage ou canalisation nécessaires à la livraison en bon état de marche de l'installation, telle qu'elle est prévue en tant que point d'utilisation.

• L'entreprise adjudicataire devra prendre connaissance des plans d'exécution des autres corps d'état.

1) Travaux compris dans l'offre

• Le titulaire du présent lot doit toutes les prestations nécessaires au parfait achèvement des travaux, en conformité avec les pièces du dossier et les dispositions réglementaires.

• A titre indicatif, les travaux du présent lot comprennent essentiellement : - Tous les moyens d'approche et de manutentions à l'intérieur du chantier.

- Installations et alimentations temporaires de chantier

-

La fourniture et pose éventuelle des dispositifs de protection des intervenants.

page 3.3/12 - Les plans de détails et croquis précisant les caractéristiques des ouvrages à

réaliser ainsi que la section des profilés proposés.

- La vérification des côtes et quantités des ouvrages à réaliser.

- Tous les percements scellements et raccords nécessaires à la bonne tenue des ouvrages.

- Les percements dans les ouvrages existants de gros œuvre.

- Touys les passages des réseaux jusqu'en raccord aux réseaux d'alimentation et d'évacuation existants

- les réglages et les essais, les essais de réception - les scellements, raccords divers, tamponnages - l'entretien pendant l'année de garantie, - les plans de récolement et notices du matériel

Le prix comprendra toutes les sujétions d'accès et d'évacuation aux décharges publiques.

• Coordination avec les autres corps d'état:

- L'entrepreneur du présent lot devra se mettre en rapport avec les entrepreneurs des corps d'état intéressés par ses travaux.

1.1.5 Responsabilité de l'entreprise

•

Au sens des articles 1792 et 2270 du Code civil, l'entrepreneur du présent lot restera civilement responsable de la solidité et de la stabilité de ses ouvrages.

1.1.6 Sécurité des personnes et des biens

• L'entrepreneur du présent lot accordera une vigilance particulière à la sécurité des personnes et des biens situés aux abords et dans l'enceinte du chantier.

• A l'appui des dispositions communes à l'ensemble des lots, il est fait mention que : - Le chantier devra rester clos en permanence,

- Le chantier devra être interdit au public.

• Le stockage des matériaux, outils et engins est interdit à l'extérieur de l'enceinte du chantier.

1.1.7 Hygiène et sécurité du chantier

•

L'entrepreneur du présent lot devra assurer vis à vis de l'ensemble des interventions tout corps d'état, le respect des dispositions générales prévues au présent CCTP.

• Il devra en outre prendre connaissance du P.G.C annexé à la consultation et remettre à l'appui de son offre son propre P.P.S.P.S, selon modèle annexé au présent dossier.

1.1.8 Conservation des ouvrages

•

L'attention de l'entrepreneur est attirée sur le fait qu'il n'est pas prévu de poste gardiennage dans le présent marché et qu'en conséquence:

• Les entreprises assureront elles-mêmes jusqu'à la réception la surveillance et la protection de leurs ouvrages dont elles sont responsables jusqu'à leur réception par le Maître d'Ouvrage. Elles prendront toutes les dispositions qui leur semblent utiles à cet effet.

1.1.9 Base des calculs

1) Alimentation en eau chaude et en eau froide sanitaire

• Débits de base des appareils:

Ils devront être égaux à ceux fixés par la Norme NF en vigueur.

• Débits probables:

Les coefficients probables de simultanéité du fonctionnement des appareils sanitaires seront ceux fixés par la Norme NF.

• Détermination des diamètres:

Le dimensionnement des canalisations d'alimentation en eau des appareils sanitaires respectera les dispositions du DTU 60.11 plomberie.

• Pression désirée:

La pression de l'eau à tous les robinets sera limitée à 3 bars.

En présence d'un réducteur de pression, celui-ci fera l'objet du marquage NF Robinetterie.

• Vitesse dans les canalisations:

En aucun cas, les vitesses ne devront être supérieures à 1,2 m/s en distribution intérieure

.

2) Evacuationset débits de base des appareils Ils devront être égaux à ceux fixés par la Norme NF P 41.202.

• Débits probables:

Identiques aux coef " y " pour alimentation d'E.C.S. et d'E.F.

• Chutes et descentes EV:

Elles auront, sauf indications contraires, un diamètre de 100 mm intérieur Remplissage des collecteurs EU et EV = 7 /10e du diamètre

• Calcul des diamètres:

Fiche n° 03405 et d'après le REEF.

• Pentes:

Les pentes ne seront, en aucun cas, inférieures à 1 cm par mètre . 3) Diamètre de raccordement des appareils

____________________________________________________________

Type appareil : E. froide : E chaude Evacuations ____________________________________________________________

Lavabo vasque ... 10/12 10/12 25,6x32 Cuvettes WC

(réservoir) ... 10/12 93,6x100

• Les tuyauteries EF et EC seront exécutées en tube cuivre conforme aux spécifications des normes NF A 68.201 et NF A 53.501. dans les parties apparentes.

Elles pourront être en polyéthylène réticulé dans les cloisons, vide de construction ou chapes, sous réserve d'être réalisées en continu sans raccord caché.

• Toute robinetterie de bâtiment portera l'estampille NF.

• La robinetterie sera conforme à la norme NF D 18.201.

1.1.10 Transmission des bruits

page 3.5/12

•

L'entreprise devra toute sujétion de mise en œuvre ou tout dispositif de nature à éviter la transmission des bruits de fonctionnement de l'installation tant de l'eau sous pression que des évacuations . Elle devra les dispositifs de désolidarisation des canalisation pour rapport au gros œuvre ou aux cloisons et doublages par un isolant résiliant adapté. Le bruit reçu dans un bureau venant d'un équipement sanitaire hors de celle-ci ne devra pas être supérieur à 38 dB A.

1.1.11 Origine des installations

•

Eau froide:

Dans le volume du sanitaire existant.

• Eau chaude:

Dans le volume du sanitaire existant.

• Evacuation EU et EV :

- Pour la cuvette nouvellement implantée: l'évacuation se fera en raccord à la canalisation existante dans le wc contigu. La prestation comprend tous les percements de cloison et de dallage, les pièces de raccordement y compris un T de visite avec bouchon vissé, les rebouchages soigneux de la cloison et du dallage.

Toute précaution sera prise pour ne toucher qu'un nombre limité de carreaux de sol.

Un clapet de décompression sera implanté pour éviter tout risque de siphonnage générateur de mauvaises odeurs.

- Pour la vasque du nouveau sanitaire: elle sera raccordée sur l'évacuation de la vasque existante en cheminant derrière l'habillage du bâti-support mis en place pour remplacer le wc existant par une cuvette suspendue dans le wc existant.

- Pour les vasques du labo et de la salle d'examens 2 : les eaux usées seront collectées dans une canalisation PCV de petit diamètre au dessus du sol puis raccordées à la canalisation extérieure circulant le long de la façade extérieure dans un regard existant. La prestation comprend la traversée de la maçonnerie existante (facilité éventuellement par la récupération d'un regard intérieur existant), la tranchée extérieure et son rebouchement, la reprise complète du regard: les canalisation dans ce regard seront réalisées en demi-sections de tubes et accessoires PVC de manière à maintenir la continuité des fils d'eau. Un clapet de décompression sera implanté pour éviter tout risque de siphonnage générateur de mauvaises odeurs.

- Pour la vasque de la salle d'examens 1 : les eaux usées seront collectées dans une canalisation PCV de petit diamètre puis raccordées à la canalisation extérieure circulant le long de la façade extérieure dans un regard existant. La prestation comprend la traversée de la maçonnerie existante, la tranchée extérieure et son rebouchement, la reprise complète du regard: les canalisation dans ce regard seront réalisées en demi-sections de tubes et accessoires PVC de manière à maintenir la continuité des fils d'eau

1.1.12 Vérification des côtes - Ajustement

• L'entreprise devra avant exécution de ses travaux, vérifier soigneusement les côtes portées aux dessins et CCTP et s'assurer de leur concordance.

• Elle sera responsable de toutes les erreurs non signalées, ainsi que des conséquences de toutes natures qu'elles entraîneraient.

1.2 Prescriptions techniques

1.2.1

Evacuations des eaux usées et des eaux vannes

• L'installation sera réalisée de manière à éliminer tout risque de transmission des odeurs des réseaux principaux à l'intérieur des locaux ( caractéristiques des siphons, décompression efficace des réseaux etc...

• Il sera prévu toutes les chutes et évacuations EU et EV depuis les appareils sanitaires jusqu'aux attentes décrites ci-dessus.

• Les tubes comprendront toutes pièces, culottes, coudes, joints de dilatation, tés et tampons de visite,du commerce.

• Les angles de pénétration sur les chutes seront de 67°30.

• Les assemblages fixes seront obtenus par emboîtement collés.

• L'ensemble des canalisations d'évacuations des appareils sera réalisé en tuyaux de P.V.C classé ML par le C.S.T.B.

1.2.2

^Essais

•

Les essais seront effectués par l'entreprise du présent lot et à sa charge. La méthodologie sera celle définie par le document Coprec n° 1, à savoir :

- Essais d'étanchéité des canalisations d'eau froide, d'eau chaude et d'évacuation.

- Essais de fonctionnement des appareils pris séparément - Essais de fonctionnement de l'installation dans l'ensemble - Essais d'étanchéité

- Essais d'écoulement sur l'ensemble du réseau

• L'exécution des essais et vérifications figurant sur cette liste, ne dispense pas les entreprises d'effectuer les autres essais et vérifications qui peuvent leur incomber en application de la réglementation en vigueur ou des clauses du marché.

1.2.3

Réception D.O.E.

•

La réception des installations sera prononcée en conformité au présent descriptif et règlements en vigueur, sous réserve:

- de la levée des réserves sur les défauts éventuels constatés préalablement,

- que l'ensemble des essais se soient avérés satisfaisants et que les installations répondent bien aux performances demandées.

- de la fourniture par l'entreprise attributaire des travaux, à l'Architecte de l'ensemble des documents ci-après destinés à la mise à jour des D.O.E.

- plan schématique général de l'installation

- descriptif et quantitatif mis à jour du projet retenu, - un jeu de plans des installations réalisées.

- un exemplaire dûment complété des fiches d'essais ou de mise en route du matériel et des composants.

2/ Descriptions des ouvrages

page 3.7/12

2.1 Distribution intérieure Eau Chaude Eau Froide

2.1.1 Alimentations de chantier

•

Le sanitaire existant sera maintenu en fonction pendant le chantier. Un robinet provisoire sera installé par le présent lot pour l'usage du chantier pour éviter toute dégradation des équipements conservés.

2.1.2 Robinets d'arrêt:

• Il sera prévu deux robinets d'arrêt accessible permettant d'isoler les arrivées d'eau froide et eau chaude .

2.1.3 Tuyauteries d'eau froide:

1) Tuyauteries polyéthylène

• Tout le matériel sera garanti contre tout vice de construction et de matière, durant deux ans. Les réseaux seront entièrement réalisés en tube en résine de polyéthylène qualité eau bleu conforme à la norme NF T 54-063.

• Assemblage par soudage bout à bout ou raccords électro-soudables conformes aux prescriptions du fabricant.

• Les canalisations seront prioritairement masquées dans les vides de construction ou encastrées.

• Les traversées de parois verticales ou horizontales seront réalisées sous fourreaux PVC dépassant légèrement les deux faces.

• La pose des tuyauteries sera éloignée des sources de chaleur (tuyauterie de chauffage, zones soumises à des rayonnements intenses).

• Les canalisations enterrées seront repérées par un grillage avertisseur, et reposeront sur un lit de sable.

2) Tuyauteries PVC

• Tout le réseau sera réalisé en tubes de Chlorure de Polyvinyle non Plastifié (PVC) conforme à la norme NF T 54-016.

• Assemblage par collages, bagues d'étanchéité, tulipage interdit.

• Répartition judicieuse des points fixes et des changements de direction susceptibles d'absorber les dilatations.

• Toutes les tuyauteries susceptibles d'être exposées aux chocs doivent être protégées par des dispositifs résistants.

• La pose des tuyauteries sera éloignée des sources de chaleur (tuyauterie de chauffage, zones soumises à des rayonnements intenses). En cas d'impossibilité les réseaux seront protégés par une enveloppe calorifuge.

• Les canalisations seront prioritairement masquées dans les vides de construction ou encastrées.

• Les traversées de parois verticales ou horizontales seront réalisées sous fourreaux PVC dépassant légèrement les deux faces.

L'espace restant entre tuyauterie et fourreau sera comblé à l'aide d'un matériau compressible et imputrescible.

• Les canalisations enterrées seront repérées par un grillage avertisseur, et reposeront sur un lit de sable.

• Les canalisations apparentes seront posées sur colliers démontables avec manchons isolants néoprène entre canalisations et colliers.

Les colliers pourront être doubles et seront placés en nombre suffisant. Ils seront obligatoirement placés dans les zones où les brasures ont été exécutées.

• Les écartements entre parois et tubes seront réalisés avec interposition de rosaces coniques.

• Tous les tubes présentant des déformations seront refusés.

2.1.4 Tuyauteries d'eau chaude:

1) Tuyauteries PVC

• Tout le réseau sera réalisé en tubes de Polychlorure de vinyle Chloré CPVC, de caractéristiques physiques et mécaniques conformes aux normes.

• Les variations linéaires en contraction et dilatations doivent faire l'objet d'une note de calcul.

• Les protections et fourreaux suivront les mêmes dispositions que pour le PVC E.F.

• Toutes dispositions seront prises pour éviter la production ou la transmission de vibrations et de bruit liés à la circulation d'eau.

2) Tuyauteries Cuivre

• Les tuyaux utilisés seront en cuivre rouge écroui, de diamètre et épaisseurs conformes à la norme NFA 68.201.

• Toutes les jonctions cuivre devront être visibles et placées dans les zones facilement accessibles. Elles seront réalisées par l'intermédiaire de raccords de commerce. Des emboîtures pourront être faites sur des cuivres de même diamètre.

• Les brasures utilisées devront être à base d'argent dans les zones difficilement visitables. La brasure à l'étain sera alors proscrite. Les raccords dans des parties de canalisations encastrées sont en tous cas proscrits.

• Il sera prévu une vanne d'arrêt générale par pièce avec un robinet de purge.

• Les coudes seront façonnés avec soin afin que les tuyaux conservent leur section régulière.

• Les assemblages non démontables seront exécutés par soudure avec métal d'apport ou soudo-brasure.

• Les contacts du cuivre avec les ciments et plâtres acides, le béton cellulaire, seront à éviter.

2.1.5 Robinetterie sanitaire

1) • Les robinets et accessoires indiqués avec les appareils sanitaires seront chromés. Les têtes seront en céramique. La Manœuvre de ces robinets devra être facile à l'ouverture et à la fermeture.

• Les robinets seront à raccord et à vis intérieurs (pression d'épreuve 20 Kg/cm2).

• Ils devront être munis de la marque de qualité S.G.M. du Syndicat général des Industriels Mécaniques et être conformes aux conditions du Cahier des Charges n° 9 pour la robinetterie du bâtiment et aux normes E 29.064, 4.29 150 à 160 et D 18.201.

2.2 Evacuations

• voir plus haut

2.2.1 ^Calorifuge

page 3.9/12

• Une enveloppe calorifuge sera prévue sur toutes les parties des canalisations exposées à la gelée, ou pouvant donner lieu à un dégagement de chaleur ou de condensation (influence sur la distribution électrique, la distribution d'eau froide, les locaux conditionnés, etc…) suivant spécifications du devis descriptif.

• Ce calorifuge sera classé M1. Dans les locaux techniques il sera classé M.O.

2.3 Raccordements électriques

2.3.1 Généralités

• L'alimentation électrique est amenée par les soins d'une autre entreprise à l'emplacement des matériels sous la forme d'un câble lové laissant une longueur disponible de 2 mètres.

• A partir de cette arrivée, toutes les installations, ainsi que la protection et la coupure générale incombent à l'entrepreneur de plomberie et doivent être exécutés par ses soins, ou par un sous-traitant, lequel agit alors aux frais et sous la responsabilité de l'entrepreneur.

2.3.2 Protection des personnes

• Conformément aux règlements en vigueur et notamment aux chapitres C 15.100 et C 12.100 de l'U.T.E l'application de la mesure TT sera adoptée.

• Les dispositifs à adopter devront assurer à tous les échelons, la protection de tous les conducteurs contre les surintensités susceptibles de les traverser lors de défauts simultanés sur une phase et sur un neutre.

• Les tuyauteries apparentes seront en cuivre rouge et répondront aux mêmes normes que celles des distribution d'eau chaude sanitaire.

• Les tuyauteries en sol seront en polyéthylène réticulé sous fourreaux.

• L'installation de chauffage sera dimensionnée en tenant compte des données suivantes: zone climatique hiver: H2, zone climatique été: Ec, température minimale de chauffage dans les locaux d'examen: 22 °c au centre des pièces .

2.4 Chauffage à eau chaude/ principes :

•

Maintien/ extension du réseau de radiateurs existants:

Les radiateurs existants ( Finimétal?) seront maintenus en place dans toute la zone aménagée. Un radiateur supplémentaire sera implanté dans la salle d'examens n°2.

Les appareils supplémentaires seront des convecteurs électriques installés par le lot Electricité. Attention, le stravaux devant se dérouler en période de chauffage de l'ensemble des locaux qui resteront en activité, l'entreprise doit, si nécessaire,

l'isolement de la zone de travaux et les adaptations nécessaire au maintien en chauffe des locaux occupés pendant la période de chantier.

• Déplacement des ventilo-convecteurs de la salle 2:

Les deux ventilos-convecteurs assurant chauffage et rafraichissement de la salle de réunion existante transformée seront déposés . L'un des deux sera réimplanté dans la salle de réunion conservée agrandie. Il sera modifié pour fonctionner non plus avec de l'air neuf extérieur apporté à travers le mur de façade, mais en recyclage de l'air de la pièce. Cette adaptation portera aussi sur la mise au point du système de commande thermostatique de l'ensemble des deux appareils ( un existant et l'appareil déplacé) de manière à assurer une ambiance confortable thermiquement avec un niveau sonore faible. Cette prestation comprend la modification / adaptation des piquages des ventilo-convecteurs y compris les modifications éventuelles de réseaux primaires jusqu'en local technique. Le ventilo- convecteur non utilisé sera tenu à disposition du maître d'ouvrage.A sa demande, il pourra être évacué.

•Option:

L'entreprise proposera en option, hors prix de base, le déplacement du ventilo- convecteur non réutilisé en allège coté cour intérieure du bureau médecin 2.

L'appareil sera adapté pour fonctionner en recyclage de l'air intérieur de la pièce. Il sera raccordé aux réseaux de chauffage et de rafraichissement et sera réglé pour fonctionner en petite vitesse en régime courant.

2.5 Appareils sanitaires

2.5.1 Généralités

Fourniture et pose, compris joints isophoniques et joints d'étanchéité, d'appareils sanitaires , de 1er choix, équipés de robinetterie chromée, répondant aux normes acoustiques.

- Pose des appareils au sol avec semelle néoprène sous les pieds.

- Pose des appareils sur consoles avec plot néoprène d'interposition.

- Joint néoprène isophonique entre parois d'appui et appareils avec joint silicone d'étanchéité.

2.5.2 Prescription appareils et accessoires:

1) Cuvette WC

• Fourniture et pose raccordements d'une cuvette wc suspendue en porcelaine vitrifiée, modèle série ARCHITEC deDURAVIT sur bâti-support autoportant universel référence 576100 de chez DELABIE.

- Abattant double assorti en PVC rigide blanc, à charnières inox, directement vissé à la faïence

- Le robinet flotteur sera de Classement NF 1.

• Application: 2 ensembles:

- WC existant: Dépose évacuation de la cuvette existante, adaptation des raccordements et évacuations et remplacement par une cuvette suspendue dans le sanitaire existant.

- WC créé.

page 3.11/12

2) Vasques

a/ vasques rondes à poser

• Fourniture, pose et raccordement EC EF d'une vasque à poser, en grès émaillé ou résine Ø extérieur 330 mm , vidage à grille, siphon chromé.

• Robinet mitigeur monotrou à tête céramique et limiteur de température et pression modèle Erys médical à bec tube orientable réf: H2488AA de chez JADO PIEL.

• Option robinet :

A chiffrer en option hors marché de base: 2 robinets électroniques à alimentation électrique par transformateur 230/12v intégré ( ligne électrique protégée au lot électricité) , à bec standard ( hauteur libre sur vasque 160mm), sur plage, de type PRESTO Sensao 6000 référence: 55401, circuit réf 55430, en remplacement des deux robinets des salles d'examens.

• Application:

3 vasques ( wc, salles d'examens 1 et 2 ) b/ vasque rectangulaire

• Fourniture, pose et raccordement EC EF d'une vasque à poser, en grès émaillé ou résine , rectangulaire 45/30 cm environ, à fond plat , vidage à grille, siphon chromé.

• Robinet mitigeur monotrou à tête céramique et limiteur de température et pression modèle Erys médical à bec tube orientable réf: H2488AA de chez JADO PIEL.

• Application:

vasque du labo.

3) Petit équipement ( en option hors marché de base)

• Dans le catalogue des Ets Blinox Sprint ( 4, route de Brignais C.D. 42 - 69630 CHAPONOST - ):

- Distributeur de savon réf: ADS 128

- Poubelle/serviette hygiénique: réf: APO 121 - Dévidoir à papier: réf: ADP 121

- Sèche-mains mural: réf: ASM 150 ( alimentation électrique au lot électricité)

3 Ventilation Mécanique Contrôlée

3.1 Travaux compris dans l'offre

•

Le titulaire du présent lot doit toutes les prestations nécessaires au parfait achèvement des travaux, en conformité avec les pièces du dossier et les dispositions réglementaires.

• A titre indicatif, les travaux du présent lot comprennent essentiellement : - le raccordement au(x) réseau(x) d'extraction existant(s) de 5 bouches supplémentaires.

3.2 Description des Ouvrages

3.2.1 ^Principes

• La ventilation des locaux sera générale et permanente.

• Le type des bouches utilisées et les réglages de l'installation seront réalisés afin que le niveau de bruit ne dépasse pas 33 dB (A) .

• L'air vicié sera extrait par des bouches d'extraction hygro-réglables et impérativement démontables et disposées en plafonds. Les débits d'extraction par local seront de 15 m3/h.

• Les bouches d'extraction seront raccordées aux caissons d'extraction par l'intermédiaire de conduits métalliques dans lesquels la vitesse de l'air devra être inférieure à 4m/s.

• Les bouches d'extraction hygro-réglables seront de marque ALDES FRANCE AIR ou équivalent.

• Le principe de raccordement envisagé est le suivant: raccordement des 5 bouches sur le caisson d'extraction existant implanté au plafond des sanitaires existants.

Cette prestation comprend la dépose repose soigneuse sans détérioration du plafond à dalles 600/600. Si les caractéristiques du caisson d'extraction n'étaient pas suffisantes, on se raccorderait alors sur la gaine de gros diamètre d'extraction de la salle de réunion 2.

• La prestation comprend aussi, suivant le principe de base décrit ci-dessus, la mise hors service de gaine d'extraction de la salle de réunion transformée avec obturation et éventuellement adaptation au niveau du groupe correspondant dont les caractéristiques pourront être réduites par nouveau réglage si possible.

3.2.2 Grilles d'entrée d'air

• Les grilles d'entrée d'air hygro-réglables seront de marque ALDES ou équivalent .

• La prestation du présent lot comprend la fourniture et la pose de ces grilles, compris les percements soigneux des maçonneries ou les adaptation de menuiseries.
