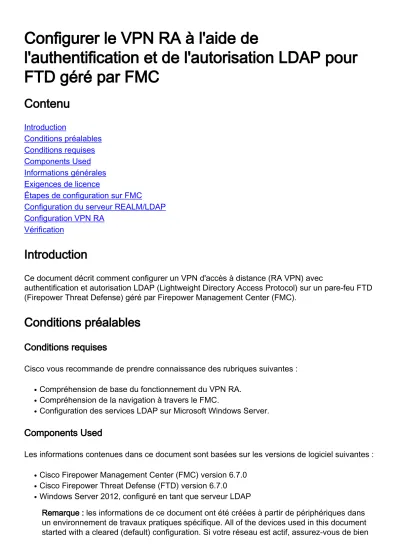

Configurer le VPN RA à l'aide de
l'authentification et de l'autorisation LDAP pour FTD géré par FMC
Contenu
Introduction
Conditions préalables Conditions requises Components Used Informations générales Exigences de licence
Étapes de configuration sur FMC
Configuration du serveur REALM/LDAP Configuration VPN RA
Vérification
Introduction
Ce document décrit comment configurer un VPN d'accès à distance (RA VPN) avec
authentification et autorisation LDAP (Lightweight Directory Access Protocol) sur un pare-feu FTD (Firepower Threat Defense) géré par Firepower Management Center (FMC).
Conditions préalables
Conditions requises
Cisco vous recommande de prendre connaissance des rubriques suivantes : Compréhension de base du fonctionnement du VPN RA.
●
Compréhension de la navigation à travers le FMC.
●
Configuration des services LDAP sur Microsoft Windows Server.
●
Components Used
Les informations contenues dans ce document sont basées sur les versions de logiciel suivantes : Cisco Firepower Management Center (FMC) version 6.7.0
●
Cisco Firepower Threat Defense (FTD) version 6.7.0
●
Windows Server 2012, configuré en tant que serveur LDAP
●
Remarque : les informations de ce document ont été créées à partir de périphériques dans un environnement de travaux pratiques spécifique. All of the devices used in this document started with a cleared (default) configuration. Si votre réseau est actif, assurez-vous de bien
comprendre l'impact potentiel de toute modification de configuration.
Informations générales
LDAP est un protocole d'application ouvert, indépendant du fournisseur et standard pour accéder aux services d'informations d'annuaire distribués et les gérer.
Un mappage d'attribut LDAP associe les attributs qui existent dans Active Directory (AD) ou le serveur LDAP aux noms d'attributs Cisco. Ensuite, lorsque le serveur AD ou LDAP retourne des réponses d'authentification au périphérique FTD lors d'un établissement de connexion VPN d'accès distant, le périphérique FTD peut utiliser ces informations pour ajuster la manière dont le client AnyConnect termine la connexion.
Le VPN RA avec authentification LDAP a été pris en charge sur FMC depuis la version 6.2.1 et l'autorisation LDAP avant la version 6.7.0 de FMC a été conseillée via FlexConfig afin de
configurer la carte d'attribut LDAP et de l'associer au serveur de domaine. Cette fonctionnalité, avec la version 6.7.0, a maintenant été intégrée à l'assistant de configuration VPN RA sur le FMC et ne nécessite plus l'utilisation de FlexConfig.
Remarque : cette fonctionnalité nécessite que le FMC soit sur la version 6.7.0 alors que le FTD géré peut être sur toute version supérieure à 6.3.0.
Exigences de licence
Nécessite une licence AnyConnect Apex, AnyConnect Plus ou AnyConnect VPN Only avec fonctionnalité contrôlée par l'exportation activée.
Afin de vérifier les licences, accédez à System > Licences > Licences Smart.
Étapes de configuration sur FMC
Configuration du serveur REALM/LDAP
Remarque : Les étapes mentionnées ne sont requises que si vous configurez un nouveau serveur REALM / LDAP. Si vous disposez d'un serveur préexistant qui pourrait être utilisé pour l'authentification dans le VPN RA, accédez à Configuration VPN RA.
Étape 1. Accédez à System>Integration, comme illustré dans cette image.
Étape 2. Comme le montre l'image, cliquez sur Ajouter un nouveau domaine.
Étape 3. Fournissez les détails du serveur AD. Click OK.
Aux fins de cette démonstration : Name : LDAP
Type : AD
Domaine principal AD : rohan.com
Nom d'utilisateur du répertoire : CN=Administrateur, CN=Utilisateurs, DC=Rohan, DC=com Mot de passe du répertoire : <Masqué>
DN de base : DC=rohan, DC=com
Nom unique du groupe : DC=rohan, DC=com
Étape 4. Cliquez sur Add Directory, comme illustré dans l'image, pour ajouter le nouveau serveur.
Étape 5. Indiquez le nom d'hôte / adresse IP et port du serveur.
Aux fins de cette démonstration :
Nom d'hôte / Adresse IP : Commutateurs 10.106.56.136 Port : 389 (port LDAP par défaut)
Chiffrement : Aucune
Étape 6. Cliquez sur Enregistrer pour enregistrer les modifications du domaine/répertoire, comme illustré dans cette image.
Étape 7. Activez le bouton State pour modifier l'état du serveur en Activé, comme illustré dans cette image.
Configuration VPN RA
Les étapes suivantes sont nécessaires pour configurer la stratégie de groupe qui sera attribuée aux utilisateurs VPN autorisés. Si la stratégie de groupe est déjà définie, passez à l'étape 5.
Étape 1. Accédez à Objets > Gestion des objets.
Étape 2 : Dans le volet gauche, accédez à VPN > Stratégie de groupe.
Étape 3 : Cliquez sur Ajouter une stratégie de groupe.
Étape 4 : Indiquez les paramètres de stratégie de groupe.
Aux fins de cette démonstration : Name : RA-VPN
Bannière : ! Bienvenue dans VPN !
Connexion simultanée par utilisateur : 3 (Default)
Étape 5. Accédez à Périphériques > VPN > Accès à distance.
Étape 6. Cliquez sur Ajouter une nouvelle configuration.
Étape 7. Indiquez un nom pour la stratégie VPN d'accès distant. Choisissez les protocoles VPN et choisissez les périphériques ciblés. Cliquez sur Next (Suivant).
Aux fins de cette démonstration : Name : RA-VPN
Protocoles VPN : SSL Périphériques ciblés : FTD
Étape 8. Sélectionnez la méthode d'authentification en tant qu'AAA uniquement. Choisissez le serveur REALM / LDAP sous le serveur d'authentification. Cliquez sur Configurer la carte d'attribut LDAP (pour configurer l'autorisation LDAP).
Étape 9. Indiquez le nom de l'attribut LDAP et le nom de l'attribut Cisco. Cliquez sur Ajouter une carte de valeur.
Aux fins de cette démonstration : Nom d'attribut LDAP : membreDe
Nom de l'attribut Cisco : Stratégie de groupe
Étape 10. Fournissez la valeur d'attribut LDAP et la valeur d'attribut Cisco. Cliquez sur OK.
Aux fins de cette démonstration :
Valeur de l'attribut LDAP : CN=VPN, DC=rohan, DC=com Valeur de l'attribut Cisco : RA-VPN
Remarque : Vous pouvez ajouter d'autres cartes de valeurs en fonction des besoins.
Étape 11. Ajoutez le pool d'adresses pour l'affectation d'adresse locale. Click OK.
Étape 12. Fournissez le nom du profil de connexion et la stratégie de groupe. Cliquez sur Next (Suivant).
Aux fins de cette démonstration : Nom du profil de connexion : RA-VPN
Méthode d'authentification : AAA uniquement Serveur d'authentification : LDAP
Pool d'adresses IPv4 : Pool VPN Stratégie de groupe : Sans accès
Remarque : La méthode d'authentification, le serveur d'authentification et le pool d'adresses IPV4 ont été configurés au cours des étapes précédentes.
La stratégie de groupe No-Access a le paramètre Connexion simultanée par utilisateur défini sur 0 (pour ne pas autoriser les utilisateurs à se connecter s'ils reçoivent la stratégie de groupe No- Access par défaut).
Étape 13. Cliquez sur Ajouter une nouvelle image AnyConnect afin d'ajouter une image cliente AnyConnect au FTD.
Étape 14. Indiquez un nom pour l'image téléchargée et parcourez le stockage local pour télécharger l'image. Click Save.
Étape 15. Cochez la case en regard de l'image afin de l'activer pour utilisation. Cliquez sur Next (Suivant).
Étape 16. Choisissez le groupe d'interfaces/zone de sécurité et le certificat de périphérique.
Cliquez sur Next (Suivant).
Aux fins de cette démonstration :
Groupe d'interfaces/Zone de sécurité : Zone externe Certificat de périphérique : Auto-signé
Remarque : Vous pouvez choisir d'activer l'option de stratégie de contrôle d'accès de contournement afin de contourner toute vérification de contrôle d'accès pour le trafic crypté (VPN). (Désactivé par défaut).
Étape 17. Affichez le résumé de la configuration du VPN RA. Cliquez sur Terminer pour enregistrer, comme illustré dans l'image.
Étape 18. Accédez à Déployer > Déploiement. Choisissez le FTD auquel la configuration doit être déployée et cliquez sur Déployer.
Configuration poussée vers l'interface CLI FTD après un déploiement réussi :
!--- LDAP Server Configuration ---!
ldap attribute-map LDAP
map-name memberOf Group-Policy
map-value memberOf CN=VPN,DC=rohan,DC=com RA-VPN aaa-server LDAP protocol ldap
max-failed-attempts 4 realm-id 2
aaa-server LDAP host 10.106.56.137
server-port 389
ldap-base-dn DC=rohan,DC=com ldap-group-base-dn DC=rohan,DC=com ldap-scope subtree
ldap-naming-attribute sAMAccountName ldap-login-password *****
ldap-login-dn CN=Administrator,CN=Users,DC=rohan,DC=com server-type microsoft
ldap-attribute-map LDAP
!--- RA VPN Configuration ---!
webvpn
enable Outside
anyconnect image disk0:/csm/anyconnect-win-4.7.02036-webdeploy-k9.pkg 1 regex "Windows"
anyconnect enable
tunnel-group-list enable error-recovery disable ssl trust-point Self-Signed group-policy No-Access internal group-policy No-Access attributes vpn-simultaneous-logins 0
vpn-idle-timeout 30 !--- Output Omitted ---!
vpn-tunnel-protocol ssl-client split-tunnel-policy tunnelall ipv6-split-tunnel-policy tunnelall split-tunnel-network-list none group-policy RA-VPN internal group-policy RA-VPN attributes banner value ! Welcome to VPN ! vpn-simultaneous-logins 3 vpn-idle-timeout 30
!--- Output Omitted ---!
vpn-tunnel-protocol ssl-client split-tunnel-policy tunnelall ipv6-split-tunnel-policy tunnelall split-tunnel-network-list non
ip local pool VPN-Pool 192.168.90.1-192.168.90.100 mask 255.255.255.0 tunnel-group RA-VPN type remote-access
tunnel-group RA-VPN general-attributes address-pool VPN-Pool
authentication-server-group LDAP default-group-policy No-Access
tunnel-group RA-VPN webvpn-attributes group-alias RA-VPN enable
Vérification
Sur le client AnyConnect, connectez-vous à l'aide des informations d'identification valides du groupe d'utilisateurs VPN et vous obtenez la stratégie de groupe correcte affectée par le mappage d'attribut LDAP :
Àpartir de l'extrait de débogage LDAP (debug ldap 255), vous pouvez voir qu'il y a une correspondance sur le mappage d'attributs LDAP :
Authentication successful for rohan to 10.106.56.137 memberOf: value = CN=VPN,DC=rohan,DC=com
mapped to Group-Policy: value = RA-VPN mapped to LDAP-Class: value = RA-VPN
Sur le client AnyConnect, connectez-vous à l'aide des informations d'identification du groupe d'utilisateurs VPN non valides et vous obtenez la stratégie de groupe No-Access.
%FTD-6-113004: AAA user authentication Successful : server = 10.106.56.137 : user = Administrator
%FTD-6-113009: AAA retrieved default group policy (No-Access) for user = Administrator
%FTD-6-113013: AAA unable to complete the request Error : reason = Simultaneous logins exceeded for user : user = Administrator
Àpartir de l'extrait de débogage LDAP (debug ldap 255), vous pouvez voir qu'il n'y a aucune correspondance sur le mappage d'attributs LDAP :
Authentication successful for Administrator to 10.106.56.137
memberOf: value = CN=Group Policy Creator Owners,CN=Users,DC=rohan,DC=com
mapped to Group-Policy: value = CN=Group Policy Creator Owners,CN=Users,DC=rohan,DC=com mapped to LDAP-Class: value = CN=Group Policy Creator Owners,CN=Users,DC=rohan,DC=com memberOf: value = CN=Domain Admins,CN=Users,DC=rohan,DC=com
mapped to Group-Policy: value = CN=Domain Admins,CN=Users,DC=rohan,DC=com mapped to LDAP-Class: value = CN=Domain Admins,CN=Users,DC=rohan,DC=com memberOf: value = CN=Enterprise Admins,CN=Users,DC=rohan,DC=com
mapped to Group-Policy: value = CN=Enterprise Admins,CN=Users,DC=rohan,DC=com mapped to LDAP-Class: value = CN=Enterprise Admins,CN=Users,DC=rohan,DC=com memberOf: value = CN=Schema Admins,CN=Users,DC=rohan,DC=com
mapped to Group-Policy: value = CN=Schema Admins,CN=Users,DC=rohan,DC=com mapped to LDAP-Class: value = CN=Schema Admins,CN=Users,DC=rohan,DC=com memberOf: value = CN=IIS_IUSRS,CN=Builtin,DC=rohan,DC=com
mapped to Group-Policy: value = CN=IIS_IUSRS,CN=Builtin,DC=rohan,DC=com mapped to LDAP-Class: value = CN=IIS_IUSRS,CN=Builtin,DC=rohan,DC=com memberOf: value = CN=Administrators,CN=Builtin,DC=rohan,DC=com
mapped to Group-Policy: value = CN=Administrators,CN=Builtin,DC=rohan,DC=com mapped to LDAP-Class: value = CN=Administrators,CN=Builtin,DC=rohan,DC=com
