TP-Cours :

4e

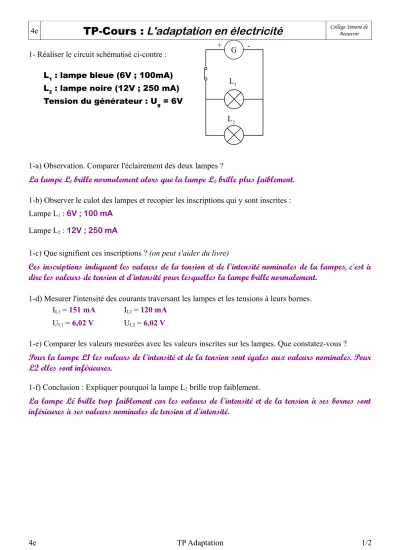

TP-Cours : L'adaptation en électricité

1- Réaliser le circuit schématisé ci-contre :

1-a) Observation. Comparer l'éclairement des deux lampes ?

La lampe L1 brille normalement alors que la lampe L2 brille plus faiblement.

1-b) Observer le culot des lampes et recopier les inscriptions qui y sont inscrites : Lampe L1 : 6V ; 100 mA

Lampe L2 : 12V ; 250 mA

1-c) Que signifient ces inscriptions ? (on peut s'aider du livre)

Ces inscriptions indiquent les valeurs de la tension et de l'intensité nominales de la lampes, c'est à dire les valeurs de tension et d'intensité pour lesquelles la lampe brille normalement.

1-d) Mesurer l'intensité des courants traversant les lampes et les tensions à leurs bornes.

IL1 = 151 mA IL2 = 120 mA UL1 = 6,02 V UL2 = 6,02 V

1-e) Comparer les valeurs mesurées avec les valeurs inscrites sur les lampes. Que constatez-vous ?

Pour la lampe L1 les valeurs de l'intensité et de la tension sont égales aux valeurs nominales. Pour L2 elles sont inférieures.

1-f) Conclusion : Expliquer pourquoi la lampe L2 brille trop faiblement.

La lampe Lé brille trop faiblement car les valeurs de l'intensité et de la tension à ses bornes sont inférieures à ses valeurs nominales de tension et d'intensité.

4e TP Adaptation 1/2

+ G -

L₁

L₂ L₁ : lampe bleue (6V ; 100mA)

L₂ : lampe noire (12V ; 250 mA) Tension du générateur : U_g = 6V

2-a) Augmenter la tension du générateur à 12V. Qu'observez vous ? (remarque : éteindre le générateur aussitôt après l'observation pour ne pas détériorer la lampe L1)

La lampe L2 brille normalement et la lampe L1 brille très fortement.

2-b) Mesurer l'intensité des courants traversant les lampes et les tensions à leurs bornes.

IL1 = 190 mA IL2 = 248 mA UL1 = 12,01 V UL2 = 12,01 V 2-c) Conclusion :

• Pourquoi la lampe L1 brille-t-elle trop fortement ?

La lampe L1 brille trop fortement car les valeurs de sa tension et de son intensité sont supérieures à ses valeurs nominales.

• Que risque-t-il d'arriver à la lampe L1 si l'expérience se prolonge trop longtemps ? La lampe L1 risque de se détériorer si l'expérience se prolonge de trop.

3- Conclusion générale du TP : (mise en commun avec le professeur) 3-a) Dans quelles conditions une lampe brille-t-elle normalement ?

Une lampe brille normalement si la tension à ses bornes et l'intensité du courant qui l'a traverse sont égales à ses valeurs nominales de tension et d'intensité.

3-b) Que se passe-t-il si la tension aux bornes de la lampe est inférieure à sa tension nominale ?

Si la tension aux bornes de la lampe est inférieure à sa tension nominale, la lampe brille faiblement, on dit qu'elle est en sous-tension.

3-c) Que se passe-t-il si la tension aux bornes de la lampe est supérieure à sa tension nominale ? Que risque-t-il de se passer ?

Si la tension aux bornes de la lampe est supérieure à sa tension nominale, la lampe brille trop fortement, on dit qu'elle est en surtension. La lampe risque alors de se détériorer.

4e TP Adaptation 2/2
