ENAC/ISTE/HYDRAM
HYDROTHEQUE : base de données d’exercices en Hydrologie Cours : Hydrologie Appliquée / Thématique : Fonction de Transfert
ÉCOLE POLYTECHNIQUE FÉDÉRALE DE LAUSANNE
Logo optimisé par J.-D.Bonjour, SI-DGR
13.4.93

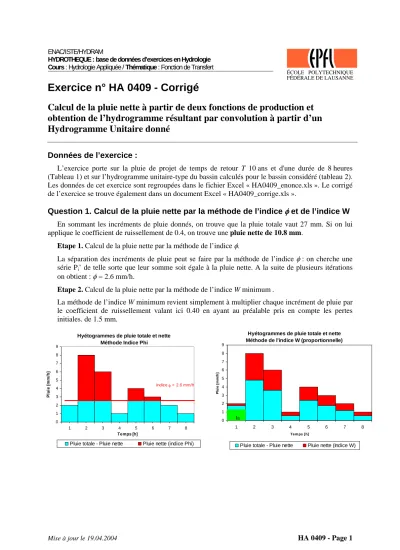

Exercice n° HA 0409 - Corrigé
Calcul de la pluie nette à partir de deux fonctions de production et obtention de l’hydrogramme résultant par convolution à partir d’un Hydrogramme Unitaire donné
Données de l’exercice :
L’exercice porte sur la pluie de projet de temps de retour T 10 ans et d'une durée de 8 heures (Tableau 1) et sur l’hydrogramme unitaire-type du bassin calculés pour le bassin considéré (tableau 2).
Les données de cet exercice sont regroupées dans le fichier Excel « HA0409_enonce.xls ». Le corrigé de l’exercice se trouve également dans un document Excel « HA0409_corrige.xls ».
Question 1. Calcul de la pluie nette par la méthode de l’indice φ et de l’indice W
En sommant les incréments de pluie donnés, on trouve que la pluie totale vaut 27 mm. Si on lui applique le coefficient de ruissellement de 0.4, on trouve une pluie nette de 10.8 mm.Etape 1. Calcul de la pluie nette par la méthode de l’indice φ.
La séparation des incréments de pluie peut se faire par la méthode de l’indice φ : on cherche une série Pi’ de telle sorte que leur somme soit égale à la pluie nette. A la suite de plusieurs itérations on obtient : φ = 2.6 mm/h.
Etape 2. Calcul de la pluie nette par la méthode de l’indice W minimum .
La méthode de l’indice W minimum revient simplement à multiplier chaque incrément de pluie par le coefficient de ruissellement valant ici 0.40 en ayant au préalable pris en compte les pertes initiales. de 1.5 mm.
Hyétogrammes de pluie totale et nette Méthode Indice Phi
0 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8
Temps [h]
Pluie [mm/h]
Pluie totale - Pluie nette Pluie nette (indice Phi) indice φ = 2.6 mm/h
Hyétogrammes de pluie totale et nette Méthode de l'indice W (proportionnelle)
0 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8
Tem ps [h]
Pluie [mm/h]
Pluie totale - Pluie nette Pluie nette (Indice W) Ia
Mise à jour le 19.04.2004 HA 0409 - Page 1
Question 2. Sensibilité de la distribution de pluie nette sur l'hydrogramme de crue
Etape 1. Calcul de l’HUN à 1 mm de durée de référence 1 heure. L’hydrogramme unitaire normé à 1mm (H.U.N) et de durée de référence de 1 heure est simplement obtenu en divisant l’hydrogramme unitaire-type du bassin par la lame nette correspondante (9 mm).
Etape 2. Convolution de l'HUN avec les deux distributions de pluie nette précédemment calculées.
On obtient les deux hydrogrammes de ruissellement suivant :
Calcul de l'hydrogramme de ruissellement de la pluie nette proposée (indice Phi)
0 1 2 3 4 5 6 7 8 9
0 2 4 6 8 10 12 14
temps [h]
débit [m3/s]
0
2
4
6
8
10
12
14
Pluie nette [mm/h]
Pluie nette (indice Phi) HU * Pn2
HU * Pn3 HU * Pn5 HU * Pn6
Hydrogramme (indice Phi)
Calcul de l'hydrogramme de ruissellement de la pluie nette proposée (indice W minimum)
0 1 2 3 4 5 6
0 2 4 6 8 10 12 14 16 18
temps [h]
débit [m3/s]
0
2
4
6
8
10
12
14
Pluie nette [mm/h]
Pluie nette (indice W min.) HU * Pn1
HU * Pn2 HU * Pn3 HU * Pn4 HU * Pn5 HU * Pn6 HU * Pn7 HU * Pn8
Hydrogramme (indice W)
La méthode de l’indice φ produit un ruissellement concentré sur le milieu de l’averse et ne produit donc pas de ruissellement en fin d’événement contrairement à la convolution de la pluie nette obtenue par la méthode W minimum qui génère un hydrogramme de ruissellement dès le début de l’événement et jusqu’à sa fin.
