ONDES ET SIGNAUX CH15 ONDES MECANIQUES A4 ONDES SONORES

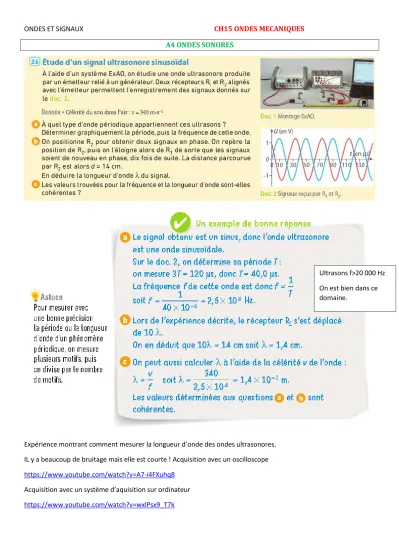

Expérience montrant comment mesurer la longueur d’onde des ondes ultrasonores.
IL y a beaucoup de bruitage mais elle est courte ! Acquisition avec un oscilloscope https://www.youtube.com/watch?v=A7-i4FXuhq8
Acquisition avec un système d’aquisition sur ordinateur https://www.youtube.com/watch?v=wxlPsx9_T7k
Ultrasons f>20 000 Hz On est bien dans ce domaine.
a) Le retard entre les deux micros est calculé en mesurant l’écart entre le début du signal émis et le début du signal reçu.
Faire une proportion 15 mm pour 1ms 18 mm et 36 mm 18/15 =1,2 ms 36/15 =2,4 ms
= 2,4-1,2 =1,2 ms lettre grecque se lie « tau » b) La distance séparant les deux micros est d = v x =340 x 1,2.10-3 = 0,41 m = 41 cm
c) Distance entre le bip et le premier micro
Si le signal a été « synchronisé » avec le zéro de l’enregistrement il y a 1,2 ms entre le bip et le micro donc d = v x =340 x 1,2.10-3 = 0,41 m = 41 cm
