Préparé par Mr. BADRA SAHBI Page 1

Rep Nb

Chape Fonte

Désignation Matière Observation

Nom : Date :

Numéro : 00

Le 05-03-2006 ECHELLE : 1:2

ETABLISSEMENT : 1

17

Lycée Béchir Nabhéni

GRUE

TELESCOPIQUE

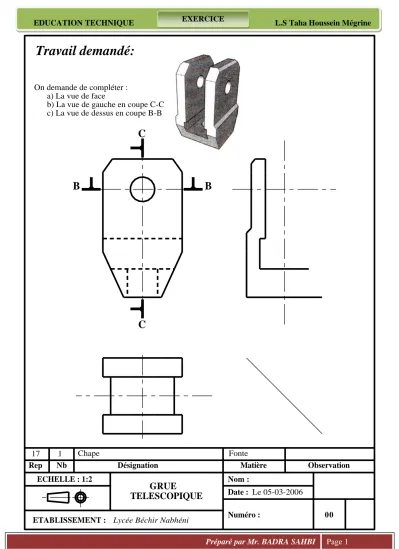

On demande de compléter : a) La vue de face

b) La vue de gauche en coupe C-C c) La vue de dessus en coupe B-B

Travail demandé:

C

C

B B

EDUCATION TECHNIQUE L.S Taha Houssein Mégrine EXERCICE

(2)

Préparé par Mr. BADRA SAHBI Page 2

Rep Nb

Chape Fonte

Désignation Matière Observation

Nom : Date :

Numéro : 00

Le 05-03-2006 ECHELLE : 1:2

ETABLISSEMENT : 1

17

Lycée Béchir Nabhéni

GRUE

TELESCOPIQUE

On demande de compléter : a) La vue de face

b) La vue de gauche en coupe C-C c) La vue de dessus en coupe B-B

Travail demandé:

C

C B-B

B B

C-C
