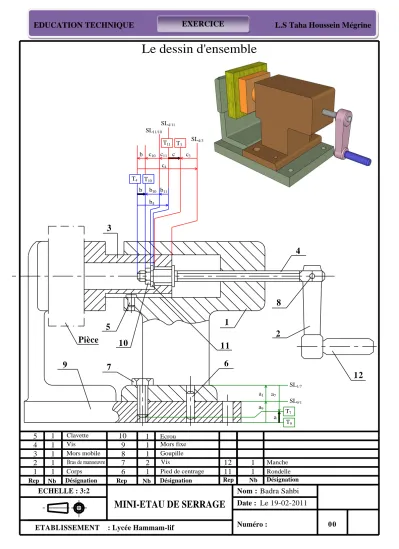

Le dessin d'ensemble

ECHELLE : 3:2

Pied de centrage

10 1 Ecrou

Rep Nb Désignation

11 1 Rondelle

12 8

3

5

4

9

Pièce 10 11 2

1

Manche

12 1

7 6

EDUCATION TECHNIQUE L.S Taha Houssein Mégrine EXERCICE

T₄ T₁₀

T11 T3

SL_11/10

b

SL4/3

c c11

c10

c₄

c3

b

b10 b11

b₄

T7

T9

SL9/1

SL1/7

a a₉ a1 a₇ SL_4/11

0 0.5

0 0,61

0.01 0

1

13.5 ; 4.5 ;

27

a a a

 



 

32

0 0.1

9

18

a 

+0.5 0

27

0.025 0.047

8

0.225

27

- Travail demandé :

1- Donner la nature des cotes condition « a » , « b » et « c »

« a » : …c’est un retrait………...………..

« b » : …c’est un dépassement ……….

« c » : …… c’est un jeu ………..……….

2- Compléter les différentes cases du tableau suivant : Côtes

tolérancée

Côtes Nominales

Ecart sup ES

Ecart inf

EI CMax Cmin IT

32 0.02 -0.02 32.02 31.98 0.04

8 0.025 -0.047 8,025 7,953 0.072

27 - 0,225 -0.4 26.775 26,6 0.175

3- Etablir sur le dessin page (1) les chaînes de côtes qui installent les conditions (a) et (b).

4- En fonction de la chaîne tracée pour la cote condition « a » calculer le jeu « a9 », sachant que :

5- Reporter la côte fonctionnelle (a7) sur le dessin de définition de la vis (7) :

a

= a

- a

+ a

AN : a

= 4.5 – 13.5 + 27 = 18

a

= a

- a

+ a

AN : a

= 3.89 – 13.49 + 27.5 = 17.9

Condition « a » Condition « b » Condition « c »

T7

T9

9 7

SL9/1 1

SL_1/7

a T₄ T10

4 10

SL4/11 11

SL11/10

b

T11 T₃

11 c 3

10 4

b SL11/10

T10 T₄

SL4/3

c11

c₁₀ c4

c3
