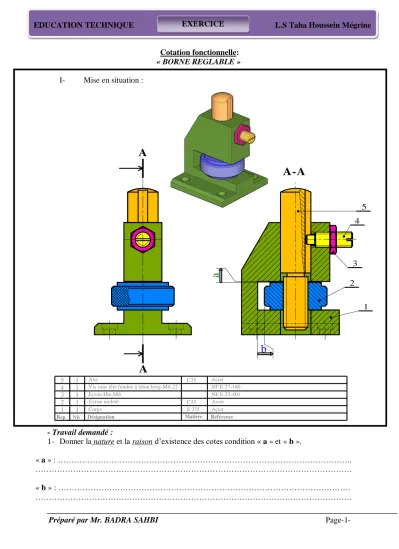

(1)EXERCICE. EDUCATION TECHNIQUE. L.S Taha Houssein Mégrine. Cotation fonctionnelle: « BORNE REGLABLE » I-. Mise en situation :. A A-A. .. 5. .. 4. .. a. 3. .. 2. .. b A 5 4 3 2 1. 1 1 1 1 1. Rep. Nb. Axe Vis sans tête fendue à téton long-M6-22 Ecrou Hm,M6 Ecrou moleté Corps Désignation. C35. C35 S 235 Matière. Acier NF E 27-180 NF E 25-401 Acier Acier Référence. - Travail demandé : 1- Donner la nature et la raison d’existence des cotes condition « a » et « b ». « a » : ……………………………………………………………………………………………….. ………………………………………………………………………………………………………. « b » : ………………………………………………………………………………………………. ………………………………………………………………………………………………………. Préparé par Mr. BADRA SAHBI. Page-1-. 1.

(2) 2- Compléter les différentes cases du tableau suivant : Côtes Côtes Ecart sup Ecart inf tolérancées Nominales ES EI. 42 0.02 …………. …………. 3-. Cmin. IT. ………….. ………….. ………….. ………….. ………….. ………….. 7. ………….. ………….. 7,025. 6,953. ………….. 25. - 0,225. ………….. ………….. 24,6. ………….. Etablir sur le dessin page (1) les chaînes de côtes qui installent les conditions (a) et (b). Condition « b ». Condition « a ». 4-. CMax. En fonction de la chaîne tracée pour la cote condition « b » calculer le jeu « b », sachant que : 0.1. b1  15. ; b2 14. 0,1 0,2. b Max = …………………………… AN : b Max = …………………………… b min = …………………………… AN : b min = ……………………………. 5-. b = …….. Reporter les côtes fonctionnelles obtenues sur le dessin de définition de la pièce (2) :. .. 2. 6- En se référant au calcul réalisé sur la cote « b » ; compléter le tableau des mesures ci-dessous en indiquant par une croix la case correspondante :. Pièce N°2. Côtes mesurées Pièce bonne Pièce mauvaise 13,98 13 13,79 12,81. Préparé par Mr. BADRA SAHBI. Page-2-.
