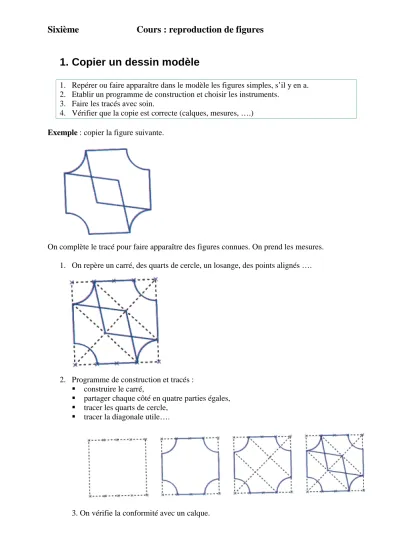

Sixième Cours : reproduction de figures
1. Copier un dessin modèle
1. Repérer ou faire apparaître dans le modèle les figures simples, s’il y en a.
2. Etablir un programme de construction et choisir les instruments.
3. Faire les tracés avec soin.
4. Vérifier que la copie est correcte (calques, mesures, ….) Exemple : copier la figure suivante.
On complète le tracé pour faire apparaître des figures connues. On prend les mesures.
1. On repère un carré, des quarts de cercle, un losange, des points alignés ….
2. Programme de construction et tracés : construire le carré,
partager chaque côté en quatre parties égales, tracer les quarts de cercle,
tracer la diagonale utile….
3. On vérifie la conformité avec un calque.
Sixième Cours : reproduction de figures
2. Construire une figure d’après des données
1 Bien lire le codage du modèle, les mesures données.
2 Etablir un programme de construction et choisir les instruments.
2 Faire les tracés avec soin.
4 Vérifier les mesures de la figure terminée. S’assurer qu’elles correspondent aux données.
3. Construire une figure d’après une description
1 Faire un croquis codé à main levée. Cela donne une idée de la figure à obtenir, de l’espace occupée dans la page.
2 Faire la construction définitive.
Exemple :
Construire le triangle ABC tel que : BAC = 120° ; AB = 3 cm et AC = 2 cm
La perpendiculaire à la droite (AC) qui passe par le point B et la perpendiculaire à la droite (AB) qui passe par le point C se coupent en K.
Faire une figure correspondant à cette description.
Construction
1. On fait un croquis à main levée.
On voit que le point K sera à l’extérieur du triangle ABC.
2. On fait la construction définitive en plaçant judicieusement les points A, B et C pour que le point K ne sorte pas de la page.
