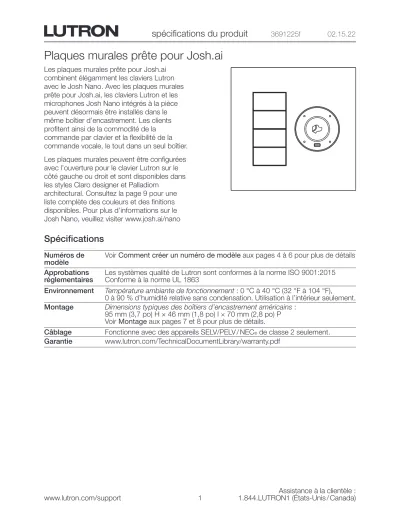

Plaques murales prête pour Josh.ai

(1)

Les plaques murales prête pour Josh.ai combinent élégamment les claviers Lutron avec le Josh Nano. Avec les plaques murales prête pour Josh.ai, les claviers Lutron et les microphones Josh Nano intégrés à la pièce peuvent désormais être installés dans le même boîtier d’encastrement. Les clients profitent ainsi de la commodité de la commande par clavier et la flexibilité de la commande vocale, le tout dans un seul boîtier.

Les plaques murales peuvent être configurées avec l’ouverture pour le clavier Lutron sur le côté gauche ou droit et sont disponibles dans les styles Claro designer et Palladiom

architectural. Consultez la page 9 pour une liste complète des couleurs et des finitions disponibles. Pour plus d’informations sur le Josh Nano, veuillez visiter www.josh.ai/nano

Spécifications

Numéros de

modèle Voir Comment créer un numéro de modèle aux pages 4 à 6 pour plus de détails Approbations

réglementaires Les systèmes qualité de Lutron sont conformes à la norme ISO 9001:2015 Conforme à la norme UL 1863

Environnement Température ambiante de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F), 0 à 90 % d’humidité relative sans condensation. Utilisation à l’intérieur seulement.

Montage Dimensions typiques des boîtiers d’encastrement américains : 95 mm (3,7 po) H × 46 mm (1,8 po) l × 70 mm (2,8 po) P Voir Montage aux pages 7 et 8 pour plus de détails.

Câblage Fonctionne avec des appareils SELV/PELV / NEC® de classe 2 seulement.

Garantie www.lutron.com/TechnicalDocumentLibrary/warranty.pdf

(2)

Dimensions

Mesures représentées en : mm (po)

Palladiom métallique architectural *

9,0 (0,36) 120,5

(4,74)

122 (4,80)

45,7 (1,80)

70,1 (2,76) 24,9 (0,98)

Vue frontale Vue latérale

* Commande de clavier et Josh.ai Nano vendus séparément Palladiom mate architecturale à 2 compartiments *

9,0 (0,36) 119,6

(4,71)

121 (4,77)

44,8 (1,76)

58,7 (2,31) 24,9 (0,98)

(3)

Claro à 2 compartiments *

7,5 (0,30) 119,1

(4,69)

120,7 (4,75)

45,7 (1,80)

70,1 (2,76) 24,9 (0,98)

Dimensions

(suite)

Mesures représentées en : mm (po)

* Commande de clavier et Josh.ai Nano vendus séparément

(4)

Comment créer un numéro de modèle

Plaques murales Palladiom métalliques architecturales

LWT – U – PN – P –

Plaque murale LWT : Palladiom

Style de boîtier d’encastrement

U : Type américain uniquement

Configurations de compartiments Définit le nombre d’emplacements de compartiments et les éléments prévus pour chacun d’entre eux.

PN : Le métal est réversible, aussi le « PN » peut être utilisé pour l’orientation du clavier à droite et à gauche

Couleurs et finitions Finitions métalliques architecturales PG : Graphite poli SN : Nickel satiné Compatibilité de

plaque murale

P : Compatible uniquement avec les boutons en plastique Palladiom

(5)

Comment créer un numéro de modèle

(suite) Plaques murales Palladiom mates architecturales

LWT – U – – P –

Plaque murale LWT : Palladiom

Style de boîtier d’encastrement

U : Type américain uniquement

PN : Clavier Palladiom (P) à gauche et Josh.ai Nano (N) à droite

NP : Josh.ai Nano (N) à gauche et clavier Palladiom (P) à droite

Couleurs et finitions

Finitions mates architecturales WH : Blanc *

(À utiliser avec Josh Nano en blanc Lutron Palladiom)

BL : Noir

(À utiliser avec Josh Nano en noir de jais)

Compatibilité de plaque murale

P : Compatible uniquement avec les boutons en plastique Palladiom

* Il est recommandé de l’associer avec la commande spéciale Josh Nano blanche - conçue pour Lutron Palladiom. La finition architecturale mate blanche ne correspond pas au blanc corail de Josh Nano.

(6)

Comment créer un numéro de modèle

^(suite)

Plaques murales Claro (compatibles uniquement avec les appareils basse tension)

SC – XN –

Plaque murale SC : Claro Satin

Colors (insert uniquement)

Couleurs et finitions Finitions Claro SW : Neige

(À utiliser avec Josh Nano en blanc corail)

MN : Minuit

(À utiliser avec Josh Nano en noir de jais)

XN :Ouverture Claro standard (X) avec ouverture Josh Nano (N). Les plaques murales sont réversibles, donc « XN » peut être utilisé pour l’orientation du clavier à droite et à gauche.

(7)

Montage

Plaque murale Palladiom métallique architecturale

Plaque murale Palladiom mate architecturale

Plaque murale prête pour Josh.ai Compatible avec le clavier basse tension

SELV/PELV/NEC® de classe 2 Numéro de modèle

Palladiom métallique architecturale Palladiom sur mesure raccordés au HomeWorks QS

HQWT-B-P2W-BK-E HQWT-B-P3W-BK-E HQWT-B-P4W-BK-E HQWT-B-PRW-BK-E

SELV/PELV/NEC® de classe 2 Numéro de modèle

Palladiom mate architecturale Palladiom câblés du HomeWorks QS

HQWT-B-P2W- HQWT-B-P3W- HQWT-B-P4W- HQWT-B-PRW-

(8)

Plaque murale Claro

SELV/PELV/NEC^® de classe 2 Numéro de modèle

Claro seeTouch Designer câblé HomeWorks QS HQWD-

Pico PJ2-

Montage

(9)

spécifications du produit

^3691225f ^02.15.22

Plaques murales prête pour Josh.ai

®

Lutron, Claro, HomeWorks, Palladiom, Pico, Satin Colors et seeTouch sont des marques commerciales ou déposées de Lutron Electronics Co., Inc. aux États-Unis et/ou dans d’autres pays.

Tous les autres noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.

Couleurs et finitions

Finitions mates architecturales Finitions métalliques architecturales

Blanc

WH Noir

BL Nickel satiné

SN Graphite poli

PG

Finitions Claro

SW Snow

Satin finishes

Midnight

Neige

SW Minuit

MN
