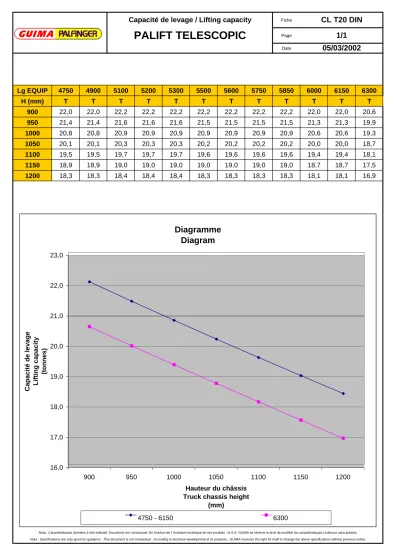

Fiche
Page Date
Lg EQUIP 4750 4900 5100 5200 5300 5500 5600 5750 5850 6000 6150 6300
H (mm) T T T T T T T T T T T T
900 22,0 22,0 22,2 22,2 22,2 22,2 22,2 22,2 22,2 22,0 22,0 20,6 950 21,4 21,4 21,6 21,6 21,6 21,5 21,5 21,5 21,5 21,3 21,3 19,9 1000 20,8 20,8 20,9 20,9 20,9 20,9 20,9 20,9 20,9 20,6 20,6 19,3 1050 20,1 20,1 20,3 20,3 20,3 20,2 20,2 20,2 20,2 20,0 20,0 18,7 1100 19,5 19,5 19,7 19,7 19,7 19,6 19,6 19,6 19,6 19,4 19,4 18,1 1150 18,9 18,9 19,0 19,0 19,0 19,0 19,0 19,0 19,0 18,7 18,7 17,5 1200 18,3 18,3 18,4 18,4 18,4 18,3 18,3 18,3 18,3 18,1 18,1 16,9
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
Capacité de levage / Lifting capacity
CL T20 DIN
PALIFT TELESCOPIC 1/1
05/03/2002
Diagramme Diagram
16,0 17,0 18,0 19,0 20,0 21,0 22,0 23,0
900 950 1000 1050 1100 1150 1200
Hauteur du châssis Truck chassis height
(mm) Capacité de levage Lifting capacity (tonnes)
4750 - 6150 6300
Fiche
Page Date
Lg EQUIP 4750 4900 5100 5200 5300 5500 5600 5750 5850 6000 6150 6300
H (mm) T T T T T T T T T T T T
900 22,3 22,3 22,5 22,5 22,5 22,0 22,0 22,0 22,0 19,7 19,7 17,6 950 21,6 21,6 21,7 21,7 21,7 21,2 21,2 21,2 21,2 19,0 19,0 17,0 1000 20,9 20,9 21,0 21,0 21,0 20,5 20,5 20,5 20,5 18,3 18,3 16,4 1050 20,2 20,2 20,2 20,2 20,2 19,7 19,7 19,7 19,7 17,6 17,6 15,8 1100 19,4 19,4 19,5 19,5 19,5 19,0 19,0 19,0 19,0 17,0 17,0 15,1 1150 18,8 18,8 18,8 18,8 18,8 18,3 18,3 18,3 18,3 16,3 16,3 14,5 1200 18,1 18,1 18,1 18,1 18,1 17,6 17,6 17,6 17,6 15,6 15,6 13,9
CL T20 NF
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
1/1 05/03/2002
Capacité de levage / Lifting capacityPALIFT TELESCOPIC
Diagramme Diagram
13,5 14,5 15,5 16,5 17,5 18,5 19,5 20,5 21,5 22,5 23,5
900 950 1000 1050 1100 1150 1200
Hauteur du châssis Truck chassis height
(mm) Capacité de levage Lifting capacity (tonnes)
4750 - 5850 6000-6150 6300
Fiche Page Date
Lg Equip 4788 4888 5088 5338 5488 5638 5788 5938 6088 6188
Hch(mm) T T T T T T T T T T
950 21.4 21.4 21.4 21.5 21.4 21.4 21.5 21.5 21.5 21.5 1000 20.8 20.8 20.8 20.8 20.8 20.8 20.9 20.9 20.9 20.9 1050 20.2 20.2 20.2 20.2 20.2 20.2 20.3 20.3 20.3 20.3 1100 19.6 19.6 19.6 19.6 19.6 19.6 19.6 19.7 19.7 19.7 1150 19.0 19.0 18.9 19.0 19.0 19.0 19.0 19.1 19.1 19.1 1200 18.4 18.4 18.3 18.4 18.4 18.4 18.4 18.5 18.5 18.5 1250 17.8 17.8 17.7 17.8 17.8 17.8 17.8 17.9 17.9 17.9
CL T20SCAN 1/1 17/11/2003 Capacité de levage / Lifting capacity
PALIFT TELESCOPIC
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Calcul de la capacité de levage en fonction de la hauteur de transport
Diagramme Diagram
-0.5 4.5 9.5 14.5 19.5 24.5
950 1000 1050 1100 1150 1200 1250
Hauteur du châssis Truck chassis height
(mm) Capacité de levage Lifting capacity (tonnes)
4788 4888 5088 5338 5638 5788 6088 6188
Benne/Container Haut. d'anneau /Hook height : 1570
L. EB L1 PF L4 max L1 PF L1 EB
108 7449 4750 1540 5500 1220 3390 4250 590 4750 1910
108 7450 4900 1560 5750 1320 3515 4500 690 4750 2060
108 7451 5100 1640 6000 1370 3640 4750 740 5000 2135
108 7453 5300 1710 6250 1420 3765 4750 670 5500 2085
108 7454 5500 1790 6500 1470 3890 4750 590 6000 2035
108 7455 5600 1890 6500 1370 3890 4750 490 6250 2010
108 7457 5850 2010 6750 1370 4015 4750 370 6500 2135
108 7458 6000 2040 7000 1470 4140 5000 470 6750 2160
108 7459 6150 2060 7250 1570 4265 5250 570 7000 2185
108 7460 6300 2210 7250 1420 4265 5250 420 7250 2210
Equipement/Equipment
L. R T D S G a E
108 7449 4750 4460 230 420 202 1001 53° 370
108 7450 4900 4610 230 470 202 1001 50° 370
108 7451 5100 4810 230 620 202 901 48° 370
108 7453 5300 5010 230 620 202 1101 48° 370
108 7454 5500 5210 230 620 202 1151 48° 370
108 7455 5600 5310 230 620 202 1251 48° 370
108 7457 5850 5560 230 770 202 1351 46° 370
108 7458 6000 5710 230 770 202 1351 46° 370
108 7459 6150 5860 230 920 202 1351 44° 370
108 7460 6300 6010 230 920 202 1351 44° 370
Hauteurs/Height
L. H1 H2 h H3 H4 B max
108 7449 4750 2947 4972 250 778 -140 185
108 7450 4900 2947 5021 250 816 -140 200
108 7451 5100 3062 5098 250 814 -57 215
108 7453 5300 3062 5246 250 851 -57 215
108 7454 5500 3180 5395 250 888 26 215
108 7455 5600 3180 5469 250 814 26 215
108 7457 5850 3180 5559 250 775 26 230
108 7458 6000 3300 5667 250 847 109 230
108 7459 6150 3300 5674 250 878 109 240
108 7460 6300 3423 5778 250 774 192 240
Equipement sur véhicule/Equipment on vehicle
L. P PTC / GVW Yc (Kg)
008 7449 P.. 4750 2650 2200
008 7450 P.. 4900 2700 2200
008 7451 P.. 5100 2750 2250
008 7453 P.. 5300 2900 2250
008 7454 P.. 5500 2950 2300
008 7455 P.. 5600 3000 2300
008 7457 P.. 5850 3100 2300
008 7458 P.. 6000 3200 2350
008 7459 P.. 6150 3250 2350
008 7460 P.. 6300 3350 2350
MINI AV
Lg mini *
Poids équipement / equipment weight Charge maxi
Essieu Ar./Rear axle max load
20 T 26 T 19 à 21 T
REFERENCE Long./length Equipt.
Charge nominale / rated load
Véhicule / Vehicle REFERENCE Long./length
Equipt.
Benne basculée/cont
ainer tipping Bennage /
Tipping
Ordre de route/under
cradle
REFERENCE Long./length Equipt.
Entr'axe base
DT T20 DIN 2/2
12/01/04
MINI
TELESCOPIC
Données techniques / Data sheet
Entr'axe base Butée de
caisse / DIN stop
CdG équipement/CdG
equipment Cotes de l'appareil / Equipment size
* Sous réserve de vérification de la répartition des charges en fonction du véhicule/ These dimensions must be confirmed by the vehicle load distribution
Long./length Equipt.
Crochet à Poulie/hook to
pulley
Décrochage / Unhooking
REFERENCE
Pose- Dépose/Load-
Unload
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
MAXI
Porte à faux bascul./tipping
overhang
Lg mini * Lg maxi *
Angle bascul. / tipping angle Porte à faux
bascul./tipping overhang
Fiche
Edition Page
Benne/Container Haut. d'anneau /Hook height : 1425
L. EB W max PF W min PF W min EB
108 7425 4750 1490 5800 1420 4200 620 4800 1985
108 7426 4900 1540 6000 1470 4400 670 5000 2035
108 7427 5100 1640 6200 1470 4800 770 5200 2135
108 7429 5300 1740 6400 1470 4600 570 5600 2135
108 7430 5500 1840 6600 1470 4800 570 6200 2035
108 7431 5600 1840 6800 1570 4800 570 6400 2035
108 7433 5850 1990 7000 1520 4800 420 6600 2185
108 7434 6000 2040 7200 1570 5000 470 7000 2135
108 7435 6150 2090 7400 1620 5200 520 7200 2185
108 7436 6300 2140 7600 1670 5400 570 7400 2235
Equipement/Equipment
L. R T D S G a E
108 7425 4750 4470 270 420 202 1001 53° 370
108 7426 4900 4620 270 470 202 1001 50° 370
108 7427 5100 4820 270 620 202 901 48° 370
108 7429 5300 5020 270 620 202 1101 48° 370
108 7430 5500 5220 270 620 202 1151 48° 370
108 7431 5600 5320 270 620 202 1251 48° 370
108 7433 5850 5570 270 770 202 1351 46° 370
108 7434 6000 5720 270 770 202 1351 46° 370
108 7435 6150 5870 270 920 202 1351 44° 370
108 7436 6300 6020 270 920 202 1351 44° 370
Hauteurs/Height
L. H1 H2 h H3 H4 B max
108 7425 4750 2840 4870 250 938 -131 185
108 7426 4900 2840 4914 250 931 -131 200
108 7427 5100 2959 4987 250 888 -48 215
108 7429 5300 2959 5135 250 888 -48 215
108 7430 5500 3080 5283 250 888 35 215
108 7431 5600 3080 5358 250 962 35 215
108 7433 5850 3080 5444 250 883 35 230
108 7434 6000 3204 5551 250 919 118 230
108 7435 6150 3204 5555 250 913 118 240
108 7436 6300 3330 5659 250 947 201 240
Equipement sur véhicule/Equipment on vehicle
L. P PTC / GVW Yc (Kg)
008 7425 P.. 4750 2650 2200
008 7426 P.. 4900 2700 2200
008 7427 P.. 5100 2750 2250
008 7429 P.. 5300 2900 2250
008 7430 P.. 5500 2950 2300
008 7431 P.. 5600 3000 2300
008 7433 P.. 5850 3100 2300
008 7434 P.. 6000 3200 2350
008 7435 P.. 6150 3250 2350
008 7436 P.. 6300 3350 2350
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
TELESCOPIC
Données techniques / Data sheet
MAXI MINI
DT T20 NF 2/2
12/01/04
MINI AV
Lg mini *
CdG équipement/CdG
equipment
Lg maxi *
Angle bascul. / tipping angle Porte à faux
bascul./tipping overhang
Cotes de l'appareil / Equipment size
Lg mini *
Poids équipement / equipment weight
Décrochage / Unhooking Entr'axe
base
Entr'axe base
* Sous réserve de vérification de la répartition des charges en fonction du véhicule/ These dimensions must be confirmed by the vehicle load distribution
REFERENCE Long./length Equipt.
Crochet à Poulie/hook to
pulley
REFERENCE Long./length Equipt.
Porte à faux bascul./tipping
overhang
REFERENCE Long./length Equipt.
Charge nominale / rated load
Véhicule / Vehicle REFERENCE Long./length
Equipt.
Pose- Dépose/Load-
Unload
Benne basculée/cont
ainer tipping Bennage /
Tipping
Ordre de route/under
cradle
Charge maxi Essieu Ar./Rear
axle max load
20 T 26 T 19 à 21 T
Fiche Page Edition
Benne/Container Haut. d'anneau /Hook height : 1450
L. EB max W max PF EB mini W min PF W min EB
108 7586 5085 1660 5900 1300 1560 4100 500 5100 2055
108 7587 5335 1810 6100 1250 1610 4300 550 5400 2155
108 7588 5485 1860 6300 1300 1710 4400 500 5500 2255
108 7589 5635 1910 6500 1350 1710 4400 500 5700 2305
108 7590 5785 1960 6700 1400 1860 4700 500 5800 2405
108 7591 5935 2060 6800 1350 1860 4700 500 6000 2455
108 7593 6185 2160 7100 1400 1960 5000 550 6200 2605
Equipement/Equipment
L. R R1 E D S G a
108 7586 5085 4810 4955 318 815 130 1001 52°
108 7587 5335 5060 5205 318 700 130 1101 56°
108 7588 5485 5210 5355 318 700 130 1101 54°
108 7589 5635 5360 5505 318 850 130 1251 54°
108 7590 5785 5510 5655 318 900 130 1101 51°
108 7591 5935 5660 5805 318 1000 130 1251 54°
108 7593 6185 5910 6055 318 1050 130 1251 52°
Hauteurs/Height
L. H1 H2 h H3 H4
108 7586 5085 2912 5012 195 820 35
108 7587 5335 3032 5332 195 840 5
108 7588 5485 3032 5385 195 847 5
108 7589 5635 3032 5505 195 887 5
108 7590 5785 3155 5547 195 893 93
108 7591 5935 3155 5775 195 899 96
108 7593 6185 3238 5894 195 906 148
Equipement sur véhicule/Equipment on vehicle
L. P Yc (Kg) B max
008 7586 P.. 5085 2750 2300 70
008 7587 P.. 5335 2850 2350 50
008 7588 P.. 5485 2950 2350 60
008 7589 P.. 5635 3000 2350 60
008 7590 P.. 5785 3100 2350 70
008 7591 P.. 5935 3150 2400 60
008 7593 P.. 6185 3300 2400 70
REFERENCE Long./length Equipt.
Entr'axe base maxi
* Sous réserve de vérification de la répartition des charges en fonction du véhicule/ These dimensions must be confirmed by the vehicle load distribution
Porte à faux bascul./tipping
overhang
Lg mini * Lg maxi *
REFERENCE Cotes de l'appareil / Equipment size Angle bascul. / tipping angle Porte à faux
bascul./tipping overhang
Entr'axe base mini
Long./length Equipt.
Décrochage / Unhooking Av. bras à
Poulie/Front arm to pulley Crochet à
Poulie/hook to pulley
REFERENCE Long./length Equipt.
Benne basculée/conta
iner tipping Bennage /
Tipping
Ordre de route/under
cradle Pose-
Dépose/Load- Unload
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
DT T20 SCAN
2/2
09/03/04
MINI
PALIFT TELESCOPIC
Données techniques / Data sheet
MINI AV MAXI
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
REFERENCE Long./length Equipt.
Charge nominale / rated load
CdG équipement/CdG
equipment
Ar. équip. à Ar.
camion/Rear equip.
to rear truck
20 T
Lg mini * Entr'axe base
Poids équipement / equipment
weight
Fiche
Edition Page
PTC :
Type : 6x2 6x4
Empt. mini : 4200 3850 Blocage essieu Ar. : non oui Prise de mvt pour pompe flasquée :
Couple mini : Système bras comprenant : - Faux-châssis
- Bras télescopique - Bielle
- Basculeur
- Verrouillage hydraulique de la berce (Option pour DIN) - 2 vérins benne double effet Ø150
- 1 vérin glissière double effet Ø100
- 1 vérin de verrouillage Ø50 pour NF (Option pour DIN)
- Réservoir 100 litres , indicateur de niveau et température - Filtre immergé, cartouche 25 µ
- Distributeur hydraulique - NF : 3 éléments à pilotage électro-pneumatique - DIN : 2 éléments à pilotage électro-pneumatique - Tension d'alimentation : 24V
- Pression (min/maxi) : 6 / 8bar
Pression hydraulique d'utilisation : Puissance mini : Temps de chargement moyen : Temps de bennage moyen :
NF DIN
3 leviers 2 leviers
Benne Benne
Glissière Glissière
Verr. Hyd.
Fiche technique FT T18 NF/DIN
TELESCOPIC 1/2
STRUCTURE
Acier S355MC
02/09/2004
VEHICULE
26 Toui
( 360 MPa )
VERINS
Acier Tu52b (510 MPa) Tige acier CK45,
chromage 30µ
HYDRAULIQUE
ELECTRIQUE PNEUMATIQUE CARACTERISTIQUES
Electriques
49 s
COMMANDES DANS CABINE
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci- dessus sans préavis.
44 s 300 bar 63.9cv /47Kw
34m.kg
- Pompe à pistons 50-80 cm³ / tour suivant couple PTO du camion, montage flasqué 4 trous
Fiche
Page
Date
Limiteur de pression général.
Limiteur de pression côté tige des vérins benne.
Valve de retenue de charge double effet sur vérins benne.
Valve de retenue de charge simple effet sur vérin glissière.
Limiteur de pression sur verrouillage AR.
Clapet anti-retour double effet sur verrouillage AR.
Système de sécurité électrique.
Capteurs type inductif avec relais.
Niveau de protection IP65 mini de l’installation électrique.
Protection mécanique des câbles par gaine.
Capteur de proximité inductif benne en butée (coupure avancée glissière)
NF
Interdiction de décharger lorsque le verrouillage AR est fermé.
Interdiction d’ouvrir le verrouillage AR et de manipuler la glissière lors du bennage.
Voyant DEL vert en cabine pour signaler la fermeture du verrouillage AR.
DIN
Interdiction de manipuler la glissière lors du bennage.
Voyant DEL vert en cabine pour signaler la mise en butée de la caisse.
TELESCOPIC 2/2
FT T18 NF/DIN Fiche technique
CONSIGNES D'UTILISATION
Interdiction d’actionner les vérins benne si le verrouillage AR est en position intermédiaire. (Protection de la berce)
Sécurité auto-bennage. Coupure de la sortie des vérins benne si le basculeur se lève avec le verrouillage Bielle/Basculeur ouvert.
02/09/2004
SECURITES HYDRAULIQUES
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci- dessus sans préavis.
Sécurité auto-bennage. Coupure de la sortie des vérins benne si le basculeur se lève avec le verrouillage Bielle/Basculeur ouvert.
Bouton poussoir en cabine pour actionner l’éclairage de travail. (L’éclairage de travail est automatiquement désactivé lors de la coupure de la prise de mouvement) Bouton poussoir en cabine pour actionner l’éclairage de travail. (L’éclairage de travail est automatiquement désactivé lors de la coupure de la prise de mouvement)
SECURITES ELECTRIQUES
Fiche
Page
Date Fiche
Page
Date
T22
PTC : 28 T
Type : 6x2 6x4 6x4
Empt. mini : 4200 3850 3850
Blocage essieu Ar. : non oui oui
Prise de mvt pour pompe flasquée : oui
Couple mini : 34m.kg
Système bras comprenant : - Faux-châssis
- Bras télescopique - Bielle
- Basculeur
- Verrouillage hydraulique de la berce (Option DIN)
- 2 vérins benne double effet T20: Ø150 ; T22: Ø160 - 1 vérin glissière double effet Ø100
- 1 vérin de verrouillage Ø50 pour NF (Option pour DIN) - 2 vérins de blocage essieu AR. Ø70 (pour véhicules 6x4)
- Pompe à pistons 60-100 cm³ / tour , montage flasqué 4 trous - Réservoir 100 litres , indicateur de niveau et température - Filtre immergé, cartouche 25 µ
- Distributeur hydraulique 3 éléments à pilotage pneumatique - Tension d'alimentation : 24V
- Pression (min/maxi) : 6 / 8bar
T22
Pression hydraulique d'utilisation : 300 bar
Puissance mini : 80cv / 58.8Kw
Temps de chargement moyen : 43 s
Temps de bennage moyen : 45 s
6x4
DIN NF DIN
2 leviers 3 leviers 3 leviers
Benne Benne Benne
Glissière Glissière Glissière
Verr. Hyd. Bloc. essieu AR.
+ bloc essieu AR.
12/06/2002
Verr. Hyd.
TELESCOPIC
Fiche technique FT T20-T22 NF/DIN
1/2
300 bar
6x2
80cv /58.8Kw 38 s 40 s
DANS CABINE
NF
COMMANDES STRUCTURE
VEHICULE
T20
( 360 MPa )
26 T
oui 34m.kg
Acier S355MC
VERINS
Acier Tu52b (510 MPa) Tige acier CK45 chromage 30µ
T20
HYDRAULIQUE
ELECTRIQUE
CARACTERISTIQUES PNEUMATIQUE
Glissière
Pneumatiques
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
3 leviers Benne
Fiche
Page
Date
Limiteur de pression général.
Limiteur de pression côté tige des vérins benne.
Valve de retenue de charge double effet sur vérins benne.
Valve de retenue de charge simple effet sur vérin glissière.
Limiteur de pression sur verrouillage AR.
Clapet anti-retour double effet sur verrouillage AR.
Système de sécurité électro-pneumatique.
Le système est par défaut en sécurité (Valve type Normalement Fermée) Capteurs type inductif avec relais pour les électro-vannes pneumatiques.
Niveau de protection IP65 mini de l’installation électrique.
Protection mécanique des câbles par gaine.
Capteur de proximité inductif benne en butée (coupure avancée glissière)
NF
Interdiction de décharger lorsque le verrouillage AR est fermé.
Interdiction d’ouvrir le verrouillage AR et de manipuler la glissière lors du bennage.
Voyant DEL vert en cabine pour signaler la fermeture du verrouillage AR.
DIN
Interdiction de manipuler la glissière lors du bennage.
Voyant DEL vert en cabine pour signaler la mise en butée de la caisse.
SECURITES HYDRAULIQUES
SECURITES ELECTRIQUES
CONSIGNES D'UTILISATION
Bouton poussoir en cabine pour actionner l’éclairage de travail. (L’éclairage de travail est automatiquement désactivé lors de la coupure de la prise de mouvement)
Interdiction d’actionner les vérins benne si le verrouillage AR est en position intermédiaire. (Protection de la berce)
Sécurité auto-bennage. Couper la sortie des vérins benne si le basculeur se lève avec le verrouillage AR ouvert.
Bouton poussoir en cabine pour actionner l’éclairage de travail. (L’éclairage de travail est automatiquement désactivé lors de la coupure de la prise de mouvement)
Nota : Caractéristiques données à titre indicatif. Document non contractuel. En fonction de l' évolution technique de ses produits , la S.A. GUIMA se réserve le droit de modifier les caractéristiques ci-dessus sans préavis.
Fiche technique FT T20-T22 NF/DIN
TELESCOPIC 2/2
12/06/2002
Sécurité auto-bennage. Couper la sortie des vérins benne si le basculeur se lève avec la glissière reculée.
Fiche
Page
Date Fiche
Page
Date
T22
GVW : 28 T
Type : 6x2 6x4 6x4
Mini wheelbase : 4200 3850 3850
Rear axle blocking : no yes yes
Power Takeoff for fitted pump : yes
Minimum torque : 340m.N
Hooklift System including : - Sub frame
- telescopic jib - Middle frame - Tipping frame
- Cradles hydraulic locking (DIN option)
- 2 double-function tipping cylinders T20: Ø150mm. ; T22: Ø160mm.
- 1 double-function sliding cylinder Ø100mm.
- 1 locking cylinder Ø50mm. for NF (Caution: option for DIN) - 2 rear axle blocking cylinders Ø70mm. (for vehicles 6x4)
- Piston pump 60-100 cm³ / round , fitted with 4 holes - 100 L tank , oil level and temperature indicator - Immersed Filter, filter cartridge 25 µm.
- Distributor with pneumatic controls - Supply voltage : 24V
- Pressure (mini/maxi) : 6 / 8bar
T22
Operating hydraulic pressure : 300 bar
Mini power rating: 80hp / 58.8Kw
Mean loading time: 43 s
Mean tipping time: 45 s
6x4
DIN NF DIN
2 levers 3 levers 3 levers
Tipping Tipping
Sliding Sliding
Hyd. Locking Rear axle blocking + rear axle blocking
CK45 Steel shaft, chromium 30µm.
(Pneumatics)
Sliding Tipping
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
Hyd. Locking NF 3 levers
Tipping Sliding
300 bar
6x2
80hp / 58.8Kw 38 s 40 s S355MC Steel
( 360MPa )
CYLINDERS
Tu52b Steel (510MPa)
T20
CAB CONTROLS HYDRAULIC
ELECTRIC
T20
26 T
yes 340m.N
Without option
TELESCOPIC
Technical report FT T20-T22 NF/DIN
1/2 12/06/02
SPECIFICATIONS PNEUMATIC STRUCTURE
VEHICLE
Sheet
Page
Date
General pressure relief valve.
Pressure relief valve on tipping cylinder rod side.
Double overcenter valve on tipping cylinders.
Single overcenter valve on sliding cylinder.
Rear locking cylinder pressure relief valve.
double-function check-valve for Rear locking cylinder.
Electro-pneumatic safety system.
the system is in safety default (Normally Off type Valve)
Inductive proximity switch with relay for pneumatic solenoïd valve.
Protection level of electrical installation : IP65 mini.
Mechanical protection of wires by sheath.
Inductive proximity switch container in stop (cut the stroke of the jib)
NF
Inhibition to unload when the rear locking is engaged.
Inhibition to disengage the rear locking and to handle the sliding jib while tipping.
A green LED indicator light in cab indicates the rear locking engagement.
DIN
Inhibition to handle the sliding jib while tipping.
A green LED indicator light in cab indicates the rear locking engagement.
Note : Specifications are only given for guidance . This document is not contractual . According to technical development of its products , GUIMA reserves the right for itself to change the above specifications without previous notice.
Technical report
Tipping safety: the tipping cylinder oil flow is cut off if the tipping frame lifts when the rear locking is disengaged.
ELECTRIC SAFETIES
Inhibition to operate tipping cylinders if the rear locking is in an intermediate position (Protection of the cradle).
Push button in cab to turn on the working light (the working light is automaticaly turned off when the power takeoff is cut off).
Tipping safety: the tipping cylinder oil flow is cut off if the tipping frame lifts when the rear locking is disengaged.
Push button in cab to turn on the working light (the working light is automaticaly turned off when the power takeoff is cut off).
FT T20-T22 NF/DIN
TELESCOPIC 2/2
12/06/2002
OPERATING PROCEDURE HYDRAULIC SAFETIES
Fiche
Page
Date Sheet
Page
Date
T22
Höchstzulässiges Gesamtgewicht : 28 T
Type : 6x2 6x4 6x4
Minimaler Achsabstand : 4200 3850 3850
Hintere Achsabstützung : nein ja ja
Nebenantrieb für eingebaute Pumpe : ja
Minimales Drehmoment : 340 Nm
Abrollkipper System beinhaltet : - Unterrahmen
- Teleskoparm - Schwenkrahmen - Kipprahmen
- hydraulische Containerverriegelung (DIN Option)
- 2 doppelt-wirkende Kippzylinder T20: Ø150mm. ; T22: Ø160mm.
- 1 einfach-wirkender Schubzylinder Ø100mm.
- 1 Verriegelungszylinder Ø50mm für NF (Achtung: Option für DIN) - 2 hintere Achsabstützzylinder Ø70mm (für 6x4 Fahrzeuge)
- Kolbenpumpe 60-100 cm³ / Umdrehung, ausgeführt mit 4 Löchern - 100 L Tank , Ölstands- und Temperaturanzeige
- Integrierte Filter, Filterpatrone 25 µm.
- Steuerschieber mit pneumatischer Ansteuerung - Versorgungsspannung : 24V
- Druck (mini/maxi) : 6 / 8bar
T22
hydraulischer Arbeitsdruck : 300 bar
Minimale Leistung: 80 PS / 58.8 Kw
durchschnittliche Ladezeit: 43 s
durchschnittliche Kippzeit: 45 s
6x4
DIN NF DIN
2 Hebel 3 Hebel 3 Hebel
Kippen Kippen
Schwenken Schwenken
Hyd. Verriegelung hint.Achsabstützg + hintere Achsabstützung
CK45 Stahlschaft, verchromt 30µm.
Option: ohne
TELESKOP
Technische Beschreibung FT T20-T22 NF/DIN
1/2 12/06/02
ANGABEN PNEUMATIK
AUFBAU FAHRZEUG
T20
26 T
ja 340 Nm
S355MC Stahl ( 360MPa )
ZYLINDER
Tu52b Stahl (510MPa)
T20
VORSTEURUNG HYDRAULIK
ELEKTRIK
3 Hebel Kippen Schwenken
300 bar
6x2
80 PS / 58.8 Kw 38 s 40 s
(Pneumatisch)
Schwenken Kippen
Achtung: Spezifikationen dienen nur zur Beratung . Diese Dokumente sind nicht vertraglich. Entsprechend der technischen Entwicklung von GUIMA-Produkten, behalten wir uns das Recht vor, obige Angaben ohne vorherige Ankündigung zu ändern.
Hyd. Verriegelung NF
Blatt
Seite
Datum
Hauptüberdruckventil
Überdruckpatrone am Kippzylinder, kolbenstangenseitig.
Doppeltes Lasthalt Ventil an den Kippzylindern.
Einfaches Lasthalt Ventil am Schubzylinder.
Überdruckpatrone für hintere Achsabstützung.
dobbelt-wirkendes Rückschlagventil für hintere Achsabsztützzylinder.
Elektro-pneumatisches Sicherheitssystem.
Das System ist in "safety default" (Normalerweise AUSVentiltyp)
Induktiver näherungsschalter mit Auslösung von pneumatisch betätigten Ventilen.
Schutzklasse der Elektroinstallation: IP65
Mechanischer Schutz der Kabel durch Umhüllung.
Induktiver näherungsschalter für Containerstop (Beendet Hub des Teleskopzylinders)
NF
Abladen nicht möglich wenn hintere Verriegelung betätigt ist.
Eine grüne LEDAnzeige in der Kabine zeigt Verriegelungszustand.
DIN
Schubzylinder kann nicht betätigt werden während Kippen.
Eine grüne LEDAnzeige in der Kabine zeigt Verriegelungszustand.
BETRIEBSABLAUF HYDRAULISCHE
SICHERHEIT
Knopf drücken um Arbeitslicht abzuschalten (das Arbeitslicht schaltet automatisch aus, wenn Nebenantrieb abschaltet).
FT T20-T22 NF/DIN
TELESKOP 2/2
12/06/02
Kippzylinder kann nicht betätigt werden wenn sich Containerverriegelung in einer Zwischenstellung befindet (zum Schutz der Containerauflager).
Technische Beschreibung
ELEKTRISCHE SICHERHEIT
Knopf drücken um Arbeitslicht abzuschalten (das Arbeitslicht schaltet automatisch aus, wenn Nebenantrieb abschaltet).
Sicherheit während Kippen: der Ölfluss im Kippzylinder wird unterbrochen, wenn sich der Kipprahmen hebt ohne geschlossene Verriegelung.
während dem Kippen ist das Betätigen des Schubzylinder oder lösen der hydraulischen Containerverriegelung nicht möglich.
Achtung: Spezifikationen dienen nur zur Beratung . Diese Dokumente sind nicht vertraglich. Entsprechend der technischen Entwicklung von GUIMA-Produkten, behalten wir uns das Recht vor, obige Angaben ohne vorherige Ankündigung zu ändern.
Sicherheit während Kippen: der Ölfluss wird unterbrochen wenn sich der Kipprahmen hebt ohne geschlossene Containerverriegelung.
Fiche
Page
Date Blatt
Seite
Datum
