B.2.1.2 Rôle des transformateurs dans le transport et la distribution de l’énergie électrique
Bernaud J 1 / 3

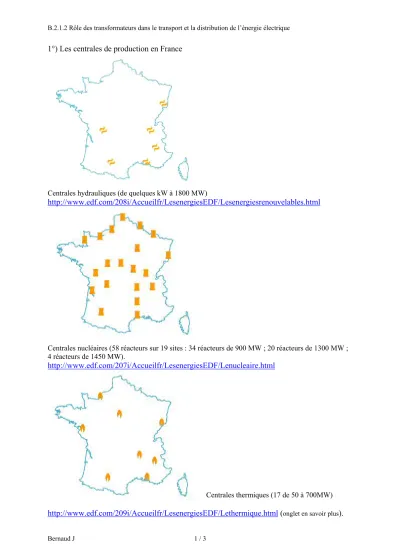

1°) Les centrales de production en France
Centrales hydrauliques (de quelques kW à 1800 MW)
http://www.edf.com/208i/Accueilfr/LesenergiesEDF/Lesenergiesrenouvelables.html
Centrales nucléaires (58 réacteurs sur 19 sites : 34 réacteurs de 900 MW ; 20 réacteurs de 1300 MW ; 4 réacteurs de 1450 MW).
http://www.edf.com/207i/Accueilfr/LesenergiesEDF/Lenucleaire.html
Centrales thermiques (17 de 50 à 700MW) http://www.edf.com/209i/Accueilfr/LesenergiesEDF/Lethermique.html (onglet en savoir plus).
B.2.1.2 Rôle des transformateurs dans le transport et la distribution de l’énergie électrique
Bernaud J 2 / 3
2°) Le réseau de transport
Les lignes « haute tension » que vous pouvez rencontrer sont principalement en 400 kV, 225 kV, 90 kV et 63 kV.
On rappelle le principal avantage de distribuer l’électricité avec des tensions élevées : pour une même puissance installée, plus la tension est élevée, plus le courant est faible, donc plus les pertes en ligne par effet joule (proportionnelles au carré du courant) sont également faibles (cf exercice).
Les taux de pertes sur lignes THT et HT sont compris entre 2 et 3% des soutirages, suivant les saisons et les heures de la journée.
Pour la journée du 30/11 consommation moyenne de
72167MW, soit 1800 MW de pertes (avec 2,5% comme taux)ce qui correspond à la production de 2 tranches de 900MW d’une centrale nucléaire.
Centre National d'Exploitation du Système (CNES)à Saint- Denis - Zuili Guillaume
B.2.1.2 Rôle des transformateurs dans le transport et la distribution de l’énergie électrique
Bernaud J 3 / 3
Dispatching régional Est (Villers-les-Nancy 54 ) Médiathèque RTE - Zuili Guillaume
Transformateur 225 kV / 63 kV 100MVA (Patrick CHAILLET et Frédéric HELIAS Ac.dijon)
Caractéristiques techniques du réseau de RTE en 2004
Sources www.edf.fr et www.rte-france.com
