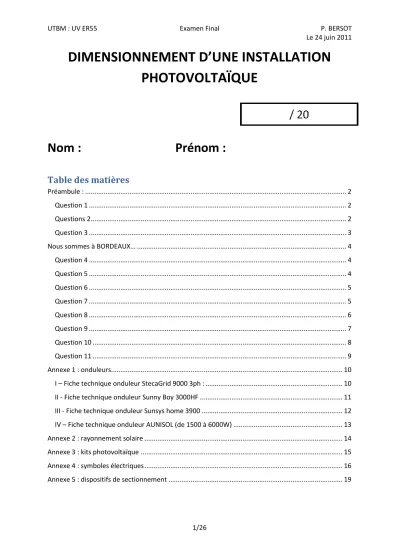

DIMENSIONNEMENT D’UNE INSTALLATION PHOTOVOLTAÏQUE

(1)

1/26

DIMENSIONNEMENT D’UNE INSTALLATION PHOTOVOLTAÏQUE

Nom : Prénom :

Table des matières

Préambule : ... 2

Question 1 ... 2

Questions 2 ... 2

Question 3 ... 3

Nous sommes à BORDEAUX… ... 4

Question 4 ... 4

Question 5 ... 4

Question 6 ... 5

Question 7 ... 5

Question 8 ... 6

Question 9 ... 7

Question 10 ... 8

Question 11 ... 9

Annexe 1 : onduleurs ... 10

I – Fiche technique onduleur StecaGrid 9000 3ph : ... 10

II - Fiche technique onduleur Sunny Boy 3000HF ... 11

III - Fiche technique onduleur Sunsys home 3900 ... 12

IV – Fiche technique onduleur AUNISOL (de 1500 à 6000W) ... 13

Annexe 2 : rayonnement solaire ... 14

Annexe 3 : kits photovoltaïque ... 15

Annexe 4 : symboles électriques ... 16

Annexe 5 : dispositifs de sectionnement ... 19

(2)

2/26

Préambule :

Question 1

: en étudiant la fiche technique de l’onduleur Sunny Boy 3000HF (voir annexe 1 - § II), expliquez la signification des termes suivants :

- Nombre d’entrées MPP indépendantes : 1 Correct Faux

- Strings par entrée MPP : 2 Correct Faux

Bilan (sur 2 points) :

Questions 2

: en étudiant la fiche technique de l’onduleur StecaGrid 9000 3ph (voir annexe 1 -

§ I), sous la case « sécurité », expliquez dans le détail, à quoi correspond le principe de séparation :

- Principe de séparation : Correct Faux

(3)

3/26

Question 3

: en étudiant l’ensemble des fiches techniques relatives aux onduleurs (voir annexe 1 -

§ I, II, III et IV), retrouvez pour chaque type d’onduleur, les plages de tension DC que vous pourriez utiliser.

Onduleur StecaGrid 9000 3ph : Correct Faux

- Plage(s) de tension DC issue(s) de la fiche technique :

- Plage de tension DC retenue :

- Justification :

Onduleur Sunny Boy 3000HF : Correct Faux

- Justification :

Onduleur Sunsys home 3900 : Correct Faux

- Justification :

Onduleur AUNISOL (plage de 1750W à 3510W) : Correct Faux - Plage(s) de tension DC issue(s) de la fiche technique :

- Justification :

(4)

4/26

Nous sommes à BORDEAUX…

Question 4

: en vous aidant de l’annexe 2, pour un fonctionnement à l’année, décrivez les critères d’exposition d’un système de panneaux photovoltaïques (élévation ; azimut ; énergie moyenne quotidienne) :

Critères d’exposition des panneaux photovoltaïques : Correct Faux - Élévation :

- Azimut :

- Énergie moyenne quotidienne (kWh/m² x jour) :faites une approximation réaliste…

Question 5

: à partir de l’énergie moyenne quotidienne disponible à BORDEAUX et de la formule donnée, déterminez la puissance crête de l’ensemble photovoltaïque, pour une production annuelle de 1 825kWh :

Puissance crête de l’ensemble photovoltaïque : Correct Faux - Formule donnée :

- On prendra k (facteur de conversion, du fait de l’onduleur) = 0,85 : - Résultat :

Bilan (sur 1 point) :

(5)

5/26

Question 6

: en déduire, à partir de l’annexe 3, le kit à proposer à notre client, puis déterminez le nombre de chaînes et le cas échéant, le nombre de groupe(s) pour notre installation : attention, vous devez proposer un nombre de chaînes ≥ 2

Kit à proposer au client : Correct Faux

Nombre de chaînes, nombre de groupe(s) pour l’installation : Correct Faux - Nombre de chaînes :

- Nombre de groupe(s) :

Question 7

: à partir de la question 6 (en prenant en compte la structure physique de l’installation), déterminez la nature des risques encourus dans le cadre de l’installation et de l’exploitation de ce système photovoltaïque ; puis donnez les 3 recommandations à respecter lors de l’installation, pour assurer la protection des personnes :

Nature des risques encourus : Correct Faux

- Dans le cadre de l’installation :

- Dans le cadre de l’exploitation :

Recommandations à respecter lors de l’installation (protection des

personnes) : Correct Faux

-

(6)

6/26

Question 8

: répondez aux 3 questions suivantes, le plus complètement possible : Quelles sont les contraintes extérieures à prendre en compte, pour éviter une dégradation des performances du système ?

Correct Faux

Y aurait-il des interventions à réaliser périodiquement sur le système, au cours de son exploitation ? Si tel est le cas, que prévoyez-vous sur le plan de l’installation ?

Correct Faux

Reportez ci-dessous, l’implantation de l’ensemble photovoltaïque : Correct Faux

Photo prise à 11h00 du matin, en hiver

(7)

7/26

Question 9

: en vous appuyant sur l’annexe 4, reproduisez ci-dessous, le schéma électrique de l’installation photovoltaïque que vous allez proposer à votre client. Votre schéma s’arrêtera à la protection de l’onduleur, côté réseau 230VAC.

Schéma électrique de l’installation photovoltaïque proposée : Correct Faux

(8)

8/26

Question 10

: établissez la nomenclature précise des appareils utilisés dans le schéma précédent en vous appuyant, notamment, sur les annexes 1, 3 et 5. Pensez aux fusibles…

Désignation pièce Référence pièce Quantité

Kit injection : Onduleur : Partie DC

Partie AC

(9)

9/26

Question 11

: bilan financier.

À un tarif de rachat par EDF de 32cts€/kWh, estimez l’espérance de gain

annuel : Correct Faux

À un prix de 10k€ le kWc installé, déterminez le retour sur

investissement (en années) : il n’y a pas de subvention… Correct Faux

Total des points obtenus (sur 32) :

/ 32

Total des points, ramené sur 20 :

/ 20

(10)

10/26

Annexe 1 : onduleurs

I – Fiche technique onduleur StecaGrid 9000 3ph :

(11)

11/26

II - Fiche technique onduleur Sunny Boy 3000HF

(12)

12/26

III - Fiche technique onduleur Sunsys home 3900

(13)

13/26

IV – Fiche technique onduleur AUNISOL (de 1500 à 6000W)

(14)

14/26

Annexe 2 : rayonnement solaire

Rayonnement solaire global : fonctionnement toute l’année ou hiver

Graphique : énergie moyenne quotidienne (kWh/m² x jour)

(15)

15/26

Annexe 3 : kits photovoltaïque

(16)

16/26

Annexe 4 : symboles électriques

(17)

17/26 Annexe 4 (suite)

(18)

18/26 Annexe 4 : (fin)

(19)

19/26

Annexe 5 : dispositifs de sectionnement

(20)

20/26 Annexe 5 : (suite)

(21)

(22)

(23)

(24)

(25)

(26)

26/26 Annexe 5 : (fin)
