COTATION GPS
Spécifications Géométriques des Produits
TD
C3 : Condition de fonctionnement des liaisons Page 1/2

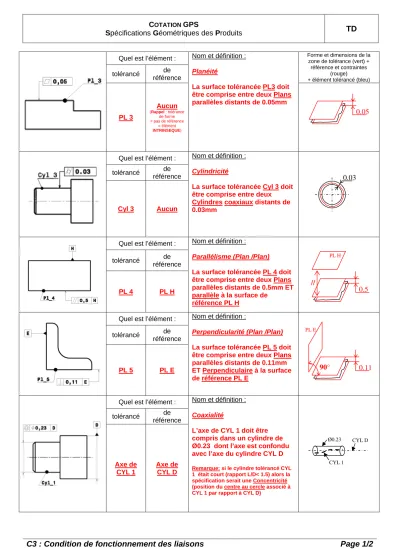

Quel est l’élément : Nom et définition : Planéité
La surface tolérancée PL3 doit être comprise entre deux Plans parallèles distants de 0.05mm
Forme et dimensions de la zone de tolérance (vert) +
référence et contraintes (rouge) + élément tolérancé (bleu)
tolérancé de référence
PL 3
Aucun
(Rappel : tolérance de forme
= pas de référence
= élément INTRINSEQUE)
Quel est l’élément : Nom et définition : Cylindricité
La surface tolérancée Cyl 3 doit être comprise entre deux Cylindres coaxiaux distants de 0.03mm
tolérancé de référence
Cyl 3 Aucun
Quel est l’élément : Nom et définition :
Parallélisme (Plan /Plan)
La surface tolérancée PL 4 doit être comprise entre deux Plans parallèles distants de 0.5mm ET parallèle à la surface de
référence PL H tolérancé de
référence
PL 4 PL H
Quel est l’élément : Nom et définition :
Perpendicularité (Plan /Plan)
La surface tolérancée PL 5 doit être comprise entre deux Plans parallèles distants de 0.11mm ET Perpendiculaire à la surface de référence PL E
tolérancé de référence
PL 5 PL E
Quel est l’élément : Nom et définition : Coaxialité
L’axe de CYL 1 doit être compris dans un cylindre de Ø0.23 dont l’axe est confondu avec l’axe du cylindre CYL D
Remarque: si le cylindre tolérancé CYL 1 était court (rapport L/D< 1.5) alors la spécification serait une Concentricité (position du centre au cercle associé à CYL 1 par rapport à CYL D)
tolérancé de référence
Axe de CYL 1
Axe de CYL D
CYL D Ø0.23
CYL 1
90° 0.11
PL E
0.5 //
PL H
0.05
0.03
C3 : Condition de fonctionnement des liaisons Page 2/2
Quel est l’élément : Nom et définition:
Localisation
La surface PL 8 doit être comprise entre deux Plans parallèles distants de 0.27 mm ET distants de 25 mm de la surface PL F
tolérancé de référence
PL 8 PL F
Quel est l’élément : Nom et définition :
Parallélisme (droite /droite)
L’axe du cylindre CYL 2 doit être compris dans un cylindre de Ø 0.15 dont l’axe est
parallèle à l’axe du cylindre CYL 1
tolérancé de référence
Axe de CYL 2
Axe de CYL 1
Quel est l’élément : Nom et définition :
Perpendicularité (droite /droite)
L’axe du cylindre CYL 3 doit être compris dans un cylindre de Ø 0.09 dont l’axe est Perpendiculaire à l’axe du cylindre CYL B
tolérancé de référence
Axe de CYL 3
Axe de CYL B
Quel est l’élément : Nom et définition :
Perpendicularité (droite /Plan)
L’axe du cylindre CYL 1 doit être compris entre 2 plans // et distants de 0.7 ET
Perpendiculaire au plan PL C
Remarque: ici pas de symbole Ø donc la zone de tolérance est définie par 2 plans //
tolérancé de référence
Axe de
CYL 1 PL C
Quel est l’élément : Nom et définition : Symétrie (Plans /Plans)
Le plan médian (PL2_m) associé à PL2 et PL2 bis doit être compris entre 2 plans //
distants de 0.07 dont l’axe est confondu avec le plan médian (PL1_m) associé à PL1 et PL1 bis
tolérancé de référence
PL 2 et PL 2 bis
PL 1 et PL 1 bis
Ø 0.27 //
CYL 1
CYL 2 0.27
25 PL F
PL 8
0.7
90°
CYL1
PL C 90°
Ø0.09 CYL3 CYL B
PL1 m
PL2 m 0.07
CYL 1
