Expérience 1 : Le laser
■ Remplir d’eau un grand récipient transparent puis introduire de la fluorescé- ine. Positionner le rayon laser pour qu’il soit horizontal et perpendiculaire à la paroi, allumer le laser et observer.
Expérience 2 : Le miroir
■ Brancher la source lumineuse munie d’une fente sur le générateur et allumer.
■ Ajouter le disque gradué et positionner un miroir en son centre.
■ Régler la source lumineuse sur la graduation 0° du disque.
■ Tourner le disque afin que le rayon lumineux fasse un angle d’incidence i de 60°, relever alors la valeur de l’angle de réflexion r correspondant : r = ...
■ Faire d’autres mesures, en tournant le disque, afin de compléter le tableau :
i (°) 50 40 30 20 10
r (°)
■ Dans un milieu transparent et homogène, la lumière se propage-t-elle en ligne droite ? . . . .
■ Lorsque la lumière rencontre un milieu réfléchissant (miroir), que se passe-t-il ?
. . . . . . . .
■ Les souvenirs de Victor et la loi de Descartes sur la réflexion sont-ils vérifiés ?
. . . .
Réaliser
Valider/Communiquer S’approprier
74
Chapitre 8 • Réflexion et réfraction de la lumière
Victor s’intéresse à la lumière et il essaie de comprendre un schéma constitué de traits et de flèches. Il sait que la flèche indique le sens de propagation de la lumière. Il pense que le trait droit signifie que la lumière se propage en ligne droite et se souvient vaguement d’une loi de Descartes indiquant que l’angle d’incidence i est égal à l’angle de réflexion r.
Victor a-t-il raison ?
Les angles sont mesurés par rapport à la normale (droite perpendiculaire au miroir passant par le point d’impact).
INFO
• Un milieu transparent est un milieu qui laisse passer la lumière.
On voit donc à travers.
• Lois de Descartes : – Les rayons incident et réfléchi sont dans un même plan, appelé plan d’incidence.
– Les angles d’incidence et de réflexion sont égaux i = r.
INFO

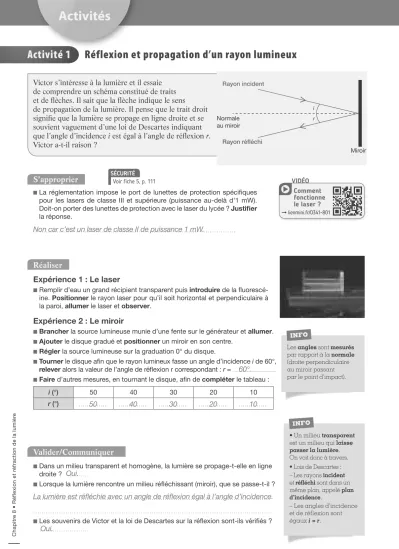

Activité 1 Réflexion et propagation d’un rayon lumineux
Activités
■ La réglementation impose le port de lunettes de protection spécifiques pour les lasers de classe III et supérieure (puissance au-delà d’1 mW).
Doit-on porter des lunettes de protection avec le laser du lycée ? Justifier la réponse.
. . . . Normale au miroir
Rayon incident
i r
Rayon réfléchi
Miroir
➞ lienmini.fr/0341-801
Comment fonctionne le laser ? VIDÉO Voir fiche 5, p. 111
SÉCURITÉ
Non car c’est un laser de classe II de puissance 1 mW.
60°.
Oui.
Oui.
La lumière est réfléchie avec un angle de réflexion égal à l’angle d’incidence.
50 40 30 20 10
