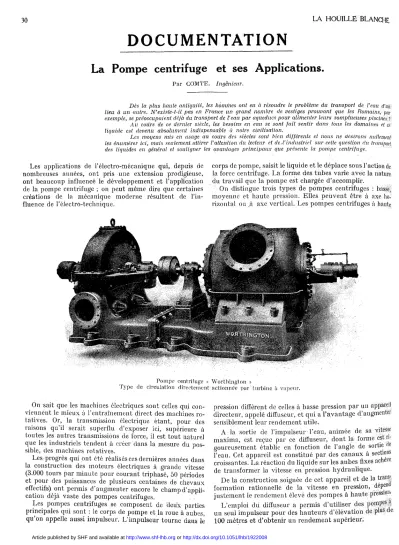

L a P o m p e centrifuge et ses Applications.
Par C O M T E . Ingénieur.
Dès la plus haute antiquité, les hommes ont eu à résoudre le problème du transport de l'eau d'un lieu à un autre. N'exisie-t-il pas en France un grand nombre de vestiges prouvant que les Romains, par exemple, se préoccupaient déjà du transport de l'eau par aqueducs pour alimenter leurs somptueuses piscines]?
Au cours de ce dernier siècle, les besoins en eau se sont fait sentir dans tous les domaines et « liquide est devenu absolument indispensable à notre civilisation.
Les moyens mis en usage au cours des siècles sont bien différents et nous ne désirons nullement les énumérer ici, mais seulement.attirer l'attention du lecteur et ded'industriel sur celte question du transport des liquides en général et souligner les avantages principaux que présente la pompe centrifuge.
L e s applications d e l'électro-mécanique qui, depuis d e n o m b r e u s e s années, o n t pris u n e extension prodigieuse, o n t b e a u c o u p influencé le d é v e l o p p e m e n t et l'application d e la p o m p e centrifuge ; o n p e u t m ê m e dire q u e certaines créations d e la m é c a n i q u e m o d e r n e résultent d e l'in- fluence d e l'éiectro-technique.
corps d e p o m p e , saisit le liquide et le déplace sous l'action de la force centrifuge. L a f o r m e des t u b e s varie a v e c la nature d u travail q u e la p o m p e est chargée d'accomplir.
O n distingue trois types d e p o m p e s centrifuges : basse, m o y e n n e et h a u t e pression. Elles p e u v e n t être à axe ho- rizontal o u à a x e vertical. L e s p o m p e s centrifuges à haute
P o m p e centrifuge « Worthinglon »
Type de circulation directement'actionnée par turbine à vapeur.
O n sait q u e les m a c h i n e s électriques sont celles qui con- viennent le m i e u x à l'entraînement direct des m a c h i n e s ro- tatives. O r , la transmission électrique étant, p o u r des raisons qu'il serait superflu d'exposer ici, supérieure à toutes les autres transmissions d e force, il est tout naturel q u e les industriels t e n d e n t à créer d a n s la m e s u r e d u pos- sible, des m a c h i n e s rotatives.
L e s p r o g r è s qui ont été réalisés ces dernières années d a n s la construction des m o t e u r s électriques à g r a n d e vitesse (3.000 tours par m i n u t e p o u r courant triphasé, 5 0 périodes et p o u r des puissances d e plusieurs centaines d e c h e v a u x effectifs) o n t p e r m i s d ' a u g m e n t e r encore le c h a m p d'appli- cation déjà vaste des p o m p e s centrifuges.
L e s p o m p e s centrifuges se c o m p o s e n t d e d e u x parties principales qui sont : le corps d e p o m p e et la roue à aubes, qu'on appelle aussi impulseur. L'impulseur tourne d a n s le
pression diffèrent d e celles à basse pression p a r u n appareil directeur, appelé diffuseur, et qui a l'avantage d'augmenter sensiblement leur r e n d e m e n t utile.
A T a sortie d e l'impulseur l'eau, a n i m é e d e sa vitesse m a x i m a , est reçue p a r ce diffuseur, d o n t la f o r m e est ri- g o u r e u s e m e n t établie e n fonction d e l'angle d e sortie de l'eau. C e t appareil est constitué p a r des c a n a u x à sections croissantes. L a réaction d u liquide sur les a u b e s fixes achève d e transformer la vitesse e n pression hydraulique.
D e la construction soignée d e cet appareil et d e la trans- f o r m a t i o n rationnelle d e la vitesse e n pression, dépend j u s t e m e n t le r e n d e m e n t élevé des p o m p e s à h a u t e pression.
L ' e m p l o i d u diffuseur a p e r m i s d'utiliser des pompes » u n seul i m p u l s e u r p o u r des h a u t e u r s d'élévation de plus d e 1 0 0 m è t r e s et d'obtenir u n r e n d e m e n t supérieur.
Article published by SHF and available athttp://www.shf-lhb.orgorhttp://dx.doi.org/10.1051/lhb/1922008
L A H O U I L L E B L A N C H E 31 POMPES CENTRIFUGES A BASSE PRESSION
L a figure ci-dessous représente u n e p o m p e à basse pres- sion e m p l o y é e c o m m e p o m p e de-circulation d'un c o n d e n - seur, entraînée directement p a r u n e turbine à v a p e u r .
Ces p o m p e s à basse pression t r o u v e n t é g a l e m e n t leur application d a n s les t r a v a u x publics, alimentation générale, irrigation, a s s è c h e m e n t des cales d e r a d o u b , etc.. L a figure N ° 7 0 3 5 représente u n e telle p o m p e à a x e vertical.
P o m p e centrifuge « Worthington •»
Type verticale de 1 m . 370 d'orifice pour épuisement des cales de radoub.
Elles sont g é n é r a l e m e n t e m p l o y é e s p o u r tous débits et pour des h a u t e u r s d'élévation d e 1 à 2 0 m è t r e s . C e s ap- pareils n e p o s s è d e n t q u ' u n i m p u l s e u r et sont d e construc- tion simple et robuste. L e u r conception h y d r a u l i q u e est très soignée et p e r m e t d'obtenir des r e n d e m e n t s supérieurs.
(72 à 8 0 % ) ; leur puissance d'aspiration est très grande.
POMPES CENTRIFUGES A M O Y E N N E PRESSION
Ce t y p e d e p o m p e s possède, d e m ê m e q u e le type à basse pression, u n seul i m p u l s e u r . Toutefois, c o m m e son
Groupe Turbo. P o m p e « Worthington » T y p e marine d'incendie.
n o m l'indique, la pression d e r é g i m e varie d e 1 0 à 5 0 mètres.
H est a v a n t a g e u s e m e n t e m p l o y é d a n s l'alimentation des châteaux d'eau, c o m m e p o m p e à incendie à poste fixe o u mobile, etc..K L a figure N ° 7 0 3 4 m o n t r e u n e p o m p e à m o y e n n e pression entraînée d i r e c t e m e n t p a r u n e turbine à
v a p e u r , g r o u p e qui est destiné a u service d'incendie p o u r p a q u e b o t s .
C e s p o m p e s p e u v e n t être entraînées p a r courroie o u direc- t e m e n t p a r m o t e u r s électriques, m a c h i n e s à v a p e u r , turbines à v a p e u r , m o t e u r s à essence o u huile lourde ; voire m ê m e d a n s certains cas p a r turbines hydrauliques.
POMPES CENTRIFUGES A HAUTE PRESSION C e s p o m p e s différent d e s p o m p e s à basse et m o y e n n e pression, n o n s e u l e m e n t p a r le diffuseur, m a i s p a r le n o m - bre d e s e g m e n t s qui la c o m p o s e n t . E n effet, c o m m e le n o m m ê m e l'indique, l'on p e u t obtenir a v e c ces p o m p e s d e s pressions allant jusqu'à 6 0 0 et 7 0 0 mètres. C e s hauteurs considérables s'obtiennent e n plaçant les-uns à côté des autres et sur le m ê m e arbre plusieurs impulseurs, à c h a c u n desquels correspond u n diffuseur et u n appareil directeur.
L e liquide qui sort d u premier i m p u l s e u r sous u n e 'pres- sion déterminée est" a m e n é par l'appareil directeur à l'en- trée d u d e u x i è m e impulseur. Il sort d u d e u x i è m e i m p u l - seur sous u n e pression double. D u second i m p u l s e u r le li- q u i d e passe d a n s le "troisième, le q u a t r i è m e , le n-ième.
L a pression finale sera trois, quatre, n-fois la pression obte- n u e p a r u n seul impulseur.
L e s différents éléments q u i f o r m e n t ces diffuseurs et appareils directeurs, qu'on appelle pièces intermédiaires, sont assemblés et fixés entre le couvercle d'aspiration et le couvercle d e refoulement- C e s d e u x dernières pièces sont p o u r v u e s d e fortes brides sur lesquelles viennent se fixer les b o u l o n s d'assemblage (voir figure ci-dessous).
L e n o m b r e d'impulseurs et d e s e g m e n t s qu'il convient d'adopter p o u r constituer la p o m p e , suivant la pression totale qu'elle doit engendrer, d é p e n d d e diverses circons- tances techniques, n o t a m m e n t d e la parfaite exécution des organes e n m o u v e m e n t et d e la b o n n e construction des paliers. L'expérience acquise d a n s ce d o m a i n e fixe ce n o m - bre à 8 et 1 0 a u . m a x i m u m , suivant la g r a n d e u r d e la p o m p e .
L o r s q u e la pression totale d e m a n d é e , divisée p a r la pression d e c h a q u e i m p u l s e u r qui est limitée, n o u s d o n n e u n chiffre supérieur à 8 o u 1 0 , l'on constitue ce q u ' o n a p - pelle u n g r o u p e d e d e u x p o m p e s centrifuges m a r c h a n t e n série. L e m o t e u r est g é n é r a l e m e n t placé entre les d e u x p o m - pes, qui.sont reliées entre elles p a r u n e conduite intermé- diaire.
L e s r e n d e m e n t s des p o m p e s à h a u t e pression sont élevés et a v e c les g r a n d s m o d è l e s l'on p e u t facilement atteindre 7 2 à 7 8 % et plus, suivant les conditions d'éléva- tion. L a h a u t e u r d'élévation m a x i m u m q u i est générale- m e n t a d m i s e p a r i m p u l s e u r à h a u t e pression est d e 6 0 m è t r e s ;
U n e des caractéristiques principales d e la p o m p e centri- fuge est q u ' o n p e u t e n pleine exploitation fermer c o m p l è - t e m e n t la conduite d e refoulement, sans a u c u n d a n g e r p o u r la p o m p e e l l e - m ê m e et p o u r ses organes. L'emploi d e ces p o m p e s centrifuges est d o n c tout indiqué p o u r l'alimenta- t i o n ^ d e c h â t e a u x d'eau a v e c réglage p a r flotteur, p o u f l'alimentation d e chaudières (voir figure N ° 7 0 5 2 ) et des a c c u m u l a t e u r s d e pression.
L e c h a m p d'application des p o m p e s centrifuges à h a u t e pression est très vaste. Elles sont actuellement e m p l o y é e s c o m m e p o m p e s d'épuisement, d e m i n e s (jusqu'à 6 0 0 mètres d e p r o f o n d e u r et plus), p o u r l'alimentation e n e a u potable des villes, p o u r la m a n œ u v r e hydraulique des engins d e ports, etc..
32 L A H O U I L L E B L A N C H E L e s t r a v a u x d e fonçage des m i n e s se font aussi a u
m o y e n d e p o m p e s centrifuges et la figure ci-desscus n o u ? m o n t r e u n t y p e spécial à a x e vertical
L a ' p o m p e est fixée à u n cadre e n fers profilés. L e m o t e u r électrique est disposé directement sur la p o m p e . A la partie supérieure d u cadre est fixée u n e poulie à gorges a u t o u r d e laquelle vient s'enrouler le câble d e suspension.
CONDUITES D'ASPIRATION ET D E R E F O U L E M E N T L a h a u t e u r d'aspiration qui p e u t être o b t e n u e avec les p o m p e s centrifuges est d e 8 m è t r e s (eau froide). L'étan- chéité d e la conduite d'aspiration doit être parfaite. Les presse-étoupe doivent e m p ê c h e r toute infiltration d'air d a n s le corps d e p o m p e .
P o m p e centrifuge « Worthington » à haute pression.
L è g r o u p e ainsi constitué est d e s c e n d u a u fond d u puits jusqu'à la z o n e d e fonçage. L a colonne d e refoulement est g é n é r a l e m e n t fixée, directement d a n s l'axe m ê m e d u g r o u p e m o t o - p o m p e . L e g r o u p e continue à descendre a u fur et à m e s u r e d e l'épuisement des e a u x d'infiltration. Ces p o m p e s sont g é n é r a l e m e n t p r é v u e s p o u r des h a u t e u r s n e dépassant p a s 1 5 0 mètres.
O n a s o u v e n t reproché a u x p o m p e s centrifuges 1 ' inféirorité d ' aspiration p a r rapport a u x p o m p e s à piston. C e reproche n e serait p a s f o n d é si l'on avait v o u é plus d'attention
Groupe moto. P o m p e centrifuge « Worthington » à haute pour alimentation de chaudières.
P o u r le fonçage o u l'épuisement d e m i n e s plus profondes, l'on installe à m i - h a u t e u r u n o u plusieurs groupes fixes à a x e horizontal qui refoulent alors jusqu'au jour.
G r â c e à l'espace très restreint nécessité par ces p o m p e s , il reste assez d e place p o u r le passage des bennes. Les' a v a n t a g e s q u e présentent ces p o m p e s d e fonçage expli- q u e n t leur e m p l o i d e plus e n plus étendu, car elles assurent aux exploitations minières u n puissant auxiliaire.
P o m p e centrifuge Worthington Type de fonçage.
à ces questions d'étanehéité. Il a été établi des conduites d'aspiration d'une l o n g u e u r d e plus d e 1.000 m è t r e s sans qu'il e n soit résulté a u c u n inconvénient, t II faut surtout p r e n d r e soin qu'il ne.
puisse se f o r m e r d e p o c h e s d'air et que tous lès joints soient bien étanches. Enfin, if convient d e d o n n e r à la conduite une légère inclinaison, p o u r permettre aux bulles d'air q u i se d é g a g e n t toujours de l'eau, d'être é v a c u é e s p a r la p o m p e centr- ifuge*
L'établissement des conduites d e r e f o u l e m e n t n e présente a u c u n e difficulté. Il n'est p a s nécessaire d e prévoir des ré- servoirs d'air, p u i s q u e le m o u v e m e n t i m p r i m é à l'eau parla p o m p e centrifuge est a b s o l u m e n t continu. L e passage de l'eau d e la conduite d'aspiration à la conduite d e refoule- m e n t se fait sans c h o c et il n'y a a u c u n e instabilité dans la colonne d'eau e n m o u v e m e n t .
