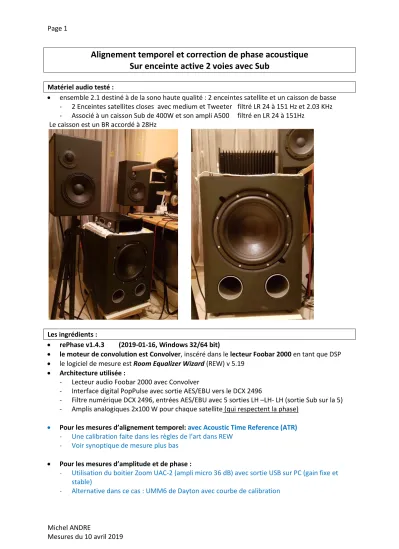

Alignement temporel et correction de phase acoustique Sur enceinte active 2 voies avec Sub
Matériel audio testé :
ensemble 2.1 destiné à de la sono haute qualité : 2 enceintes satellite et un caisson de basse - 2 Enceintes satellites closes avec medium et Tweeter filtré LR 24 à 151 Hz et 2.03 KHz - Associé à un caisson Sub de 400W et son ampli A500 filtré en LR 24 à 151Hz
Le caisson est un BR accordé à 28Hz
Les ingrédients :
rePhase v1.4.3 (2019-01-16, Windows 32/64 bit)
le moteur de convolution est Convolver, inscéré dans le lecteur Foobar 2000 en tant que DSP
le logiciel de mesure est Room Equalizer Wizard (REW) v 5.19
Architecture utilisée :
- Lecteur audio Foobar 2000 avec Convolver
- Interface digital PopPulse avec sortie AES/EBU vers le DCX 2496
- Filtre numérique DCX 2496, entrées AES/EBU avec 5 sorties LH –LH- LH (sortie Sub sur la 5) - Amplis analogiques 2x100 W pour chaque satellite (qui respectent la phase)
Pour les mesures d’alignement temporel: avec Acoustic Time Reference (ATR) - Une calibration faite dans les règles de l’art dans REW
- Voir synoptique de mesure plus bas
Pour les mesures d’amplitude et de phase :
- Utilisation du boitier Zoom UAC-2 (ampli micro 36 dB) avec sortie USB sur PC (gain fixe et stable)
- Alternative dans ce cas : UMM6 de Dayton avec courbe de calibration
Conditions de mesure:
Distance enceinte satellite et micro 59 cm (prendre 3,5 D)
L’alignement temporel entre medium et tweeter a été effectué et rentré dans le DCX
- Le calage des impulsions ne se fait plus sur le Pic des impulsions, mais sur leur pied, suite à d’autres mesures comparatives plus significatives
- L’ATR est plus adapté à l’alignement temporel que le loopback
Paramétrage de IR window : - Fenêtre left : 10 ms
- Fenêtre right : 40 ms pour bien prendre le 25 Hz (validé à la mesure) - Type : Tukey 0.25 (mêmes résultats avec ‘rectangular’)
- La phase mini dépend beaucoup des parametres IR window (vérifié par les essais) - utiliser la fonction « Frequency dependant window ». (10 cycles)
- Smoothing ; 1/6 octave
Mesure avec REW et l’onglet « measure »
- Sweep de 100 Hz à 20 KHz pour le satellite
- Sweep de 20 Hz à 20KHz pour l’ensemble avec le Sub - Niveau émission : -20 dB
- Longueur : 256 K
Le DCX2496 n’est utilisé que pour le crossover et l’alignement temporel medium/tweeter/Sub ;
Synoptique de mesure :
Dans notre cas :
Mesures faites avec micro ECM 8000, boitier Zoom UAC-2
Mesures de l’enceinte satellite seule
Mesure REW : alignement temporel CelestionDT254_ATR_ECM_Zoom_pied.mdat Fonction crossover LR 24 à Fc 151 Hz et2.03 KHz
Bleu-vert : satellite non aligné avec Sub
Jaune : satellite aligné avec Sub. => Le raccord à 151 Hz est meilleur
Impulsions
En vert : le tweeter calé sur medium en rouge (0.11ms) En violet : le sub
Alignement satellite et Sub : le décalage est de 1.39 ms, pris sur le mauvais pic Il aurait fallu le premier pic à1.43 ms, en pratique, cela ne change pas grand chose
Il faut donc retarder le satellite de 1.39 ms, soit à mettre dans le DCX : 1.39 ms pour le medium
1.50 ms pour le tweeter (1.39 + 0.11)
1.39ms 1.43ms
Impulsion de Mw + Tw + Sub : delay origine, puis shifté sur t=0 pour travailler la phase
En jaune, l’impulsion globale d’origine
En vert, la version estimate IR delay, shift IR pour améliorer la phase Courbe de phase :
En vert, la phase dépliée avec FDW de 10 cycles
Sur la courbe Mw + Tw + Sub alignée, avec shift IR , centrée sur t=0, j’exporte la mesure dans rephase Fichier : « Celestion_DT254_Sub_algn.txt»
Distorsion :
Relevés de Rephase J’ai utilisé :
Filter linearization : j’ai mis un LR 24 à 151 Hz et un LR 24 à 2.03 KHz qui recentrent la courbe Ainsi qu’un vented std à Fc 28 Hz
Paragraphic Phase EQ : 3 bank avec Q=4 (presets Flat 1/3 oct low mid et high) => 10 + 12+8 EQ Paragraphic Gain EQ : 1 bank 04 14 linear phase constant EQ avec Q = 2
Linearization de 20 Hz à 20 KHz
Puis un coup de potar général à la fin pour rapprocher la courbe de gain vers 0 dB
settings rePhase : gain et phase corrigé (en approximation)
On pourrait retravailler les corrections plus finement, sur les mesures dans le local définitif Génération de l’impulsion corrigée :
Retour dans REW :
importation de l’impulsion de correction de rePhase : « impulsecelestioSub1 .wav»
convolution A*B dans REW all SPL pour voir le résultat :
SPL linéarisé et non linéarisé Nota : fait à peu près, à la va vite
Impulse corrigée, presque symétrique
Le step : avant correction de phase après
Le GD :
Le waterfall :
Le spectrogramme : avant correction
après correction :
Séquencement des mesures : résumé
Alignement temporel entre medium et Tweeter de 0.11 ms (36 mm) fait dans doc precedent sur calage des pieds d’impulsions dans REW, mesuré avec mode ATR
et placé dans le DCX
Alignement temporel entre satellite et Sub de 1.39 ms
Mesures SPL et phase, impulsions, …
Export 1 fichier de mesures pour phase (et amplitude) avec fenêtrage FDW(10c) vers rePhase
Corrections amplitude et phase dans rePhase approximatives
Génération de l’impulsion de correction en 32 bits LPCM mono
Import de l’impulsion dans REW pour convolution et simulation
Import dans Convolver pour écoute et comparaison
Le même fichier corrige aussi l’autre enceinte, par approximation pour l’instant, mais le delay a été rentré dans le DCX 1.39 ms pour la seconde enceinte
Ecoute : le son est clair et limpide, pas criard, naturel. Je peut monter en puissance et la précision reste au rendez vous!
Etape suivante : compléter les mesures avec l’autre satellite
