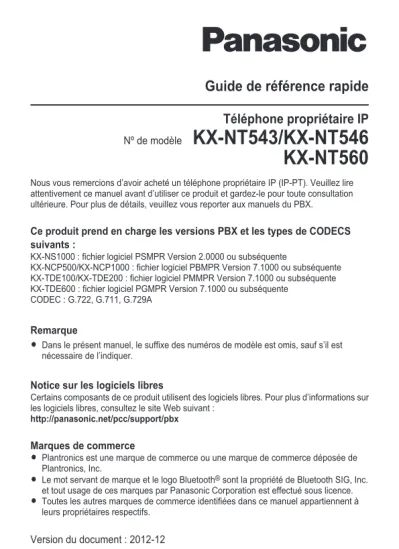

Guide de référence rapide

(1)

Guide de référence rapide

Téléphone propriétaire IP

Nº de modèle

KX-NT543/KX-NT546

KX-NT560

Nous vous remercions d’avoir acheté un téléphone propriétaire IP (IP-PT). Veuillez lire attentivement ce manuel avant d’utiliser ce produit et gardez-le pour toute consultation ultérieure. Pour plus de détails, veuillez vous reporter aux manuels du PBX.

Ce produit prend en charge les versions PBX et les types de CODECS suivants :

KX-NS1000 : fichier logiciel PSMPR Version 2.0000 ou subséquente

KX-NCP500/KX-NCP1000 : fichier logiciel PBMPR Version 7.1000 ou subséquente KX-TDE100/KX-TDE200 : fichier logiciel PMMPR Version 7.1000 ou subséquente KX-TDE600 : fichier logiciel PGMPR Version 7.1000 ou subséquente

CODEC : G.722, G.711, G.729A Remarque

R Dans le présent manuel, le suffixe des numéros de modèle est omis, sauf s’il est nécessaire de l’indiquer.

Notice sur les logiciels libres

Certains composants de ce produit utilisent des logiciels libres. Pour plus d’informations sur les logiciels libres, consultez le site Web suivant :

http://panasonic.net/pcc/support/pbx Marques de commerce

R Plantronics est une marque de commerce ou une marque de commerce déposée de Plantronics, Inc.

R Le mot servant de marque et le logo Bluetooth^® sont la propriété de Bluetooth SIG, Inc.

et tout usage de ces marques par Panasonic Corporation est effectué sous licence.

R Toutes les autres marques de commerce identifiées dans ce manuel appartiennent à leurs propriétaires respectifs.

(2)

Pour votre sécurité

Pour réduire le risque de blessure, de perte de vie, de choc électrique, de défectuosité et de dommage au matériel ou à la propriété, toujours respecter les mesures de sécurité suivantes.

Explication des symboles

Les symboles suivants sont utilisés pour classifier et décrire les niveaux de danger et les blessures causées lorsque les dénotations sont ignorées et lors d’un usage abusif.

AVERTISSEMENT

Indique un risque potentiel qui pourrait entraîner une blessure grave ou la mort.

MISE EN GARDE

Indique un danger qui pourrait entraî- ner une blessure mineure ou endommager l’appareil ou un autre équipe- ment.

Les symboles suivants sont utilisés pour classifier et décrire le type de consignes à observer.

Ce symbole est utilisé pour avertir les utilisateurs qu’une procédure d’utilisation particulière ne doit pas être effectuée.

Ce symbole est utilisé pour avertir les utilisateurs qu’une procéure d’utilisation particulière doit êre suivie afin d’utiliser l’appareil en toute sécurité.

Pour votre sécurité

(3)

AVERTISSEMENT

Sécurité générale

RNe démontez pas cet appareil. Un choc électrique dangereux pourrait s’ensuivre. L’appareil doit être désassemblé et réparé seulement par un technicien en entretien et en réparation qualifié.

RNe jamais tenter d’insérer des fils, des épingles, etc. dans les évents ou autres orifices de cet appareil.

RPour éviter les risques d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.

RNe pas éclabousser l’adaptateur secteur ou le cordon d’alimentation avec de l’eau, ni les mouiller. Agir ainsi risquerait de provoquer un incendie, un choc électrique ou des blessures. Débrancher im- médiatement l’adaptateur secteur et le cordon d’alimentation s’ils sont mouillés et contacter un centre de service autorisé.

RNe pas toucher l’adaptateur secteur pendant des périodes prolon- gées. Agir ainsi risquerait de provoquer des brûlures légères.

RSi, en raison de dommages, des pièces internes de l’appareil sont exposées, débrancher immédiatement le câble ou le cordon. Si le réseau alimente l’IP-PT [alimentation électrique par câble Ether- net], débrancher le câble Ethernet. Autrement, débrancher le cordon de l’adaptateur secteur. Retourner ensuite l’appareil à un centre de service.

(4)

RDébrancher cet appareil de la prise c.a. et faire réparer l’appareil par un technicien en entretien et en réparation qualifié dans les cas suivants :

A. Lorsque le cordon d’alimentation est endommagé ou éraillé.

B. Si du liquide a été renversé sur l’appareil.

C. Si l’appareil a été exposé à la pluie ou à de l’eau.

D. Si l’appareil ne fonctionne pas normalement en suivant le manuel. Ajuster uniquement les commandes couvertes par le manuel. Un mauvais ajustement peut demander une réparation par un centre de service autorisé.

E. Si l’appareil a été échappé ou endommagé.

F. Si la performance de l’appareil se détériore.

RL’écouteur du combiné est magnétisé et peut attirer de petits objets ferreux.

RLes volumes sonores excessifs au travers d’écouteurs, ou d’un casque peuvent entraîner la perte de l’ouïe.

RDébrancher cet appareil de la prise de courant ou débrancher les câbles Ethernet si l’appareil émet de la fumée, une odeur anorma- le ou fait un bruit inhabituel. Ces conditions peuvent causer un incendie ou une décharge électrique. S’assurer qu’il n’y a plus de fu- mée et contacter un centre de service autorisé.

Installation

RNe pas effectuer de raccordements électriques dépassant la puissance nominale de la prise secteur ou de l’équipement électrique.

Si la puissance nominale d’un protecteur de surtension, etc. est dé- passée, l’accumulation de chaleur peut causer un incendie.

RNe pas faire de boule avec le cordon de l’adaptateur secteur. Le cordon risquerait de s’endommager, ce qui risquerait de provoquer un incendie, un choc électrique ou un court-circuit.

RL’appareil doit être branché seulement à une alimentation du type illustré sur l’étiquette de l’appareil.

RInsérer complètement l’adaptateur secteur dans la prise c.a. Le non-respect de cette mise en garde pourrait causer des chocs élec- triques et/ou un risque d’incendie dû à une chaleur excessive.

(5)

Médical (KX-NT560 seulement)

RNe pas utiliser le produit dans les établissements de soins de san- té si les règlements affichés dans l’établissement l’interdisent. Les hôpitaux ou les établissements de soins de santé peuvent utiliser de l’équipement qui pourrait être sensible à l’énergie des RF.

RConsulter le fabricant de tout dispositif médical personnel, tels qu’un stimulateur cardiaque ou un appareil auditif, pour déterminer s’il est adéquatement protégé contre l’énergie des RF externes (radiofréquences) (le produit fonctionne dans la gamme de fréquen- ces de

2,402 GHz à 2,480 GHz et la puissance de sortie est de 2,5 mW [max.]).

Mise en place

RFaire attention à ce qu’aucun objet ne tombe sur l’appareil et à ce qu’aucun liquide ne se répande dans l’appareil. Ne pas exposer cet appareil à une quantité excessive de fumée, de poussière, d’humidité, de vibration mécanique, de chocs et de rayons de so- leil directs.

RNe pas placer d’objets lourds sur cet appareil.

RPlacez l’appareil sur une surface plate.

RLaissez un espace libre de 10 cm (3 ¹⁵/16 po) autour de l’appareil pour assurer une ventilation adéquate.

Montage mural

RVérifier que le mur auquel l’appareil sera attaché est suffisamment solide pour supporter l’appareil (environ 1,5 kg).

RUtiliser uniquement le nécessaire de montage mural en option avec l’appareil. Le nécessaire de montage mural comprend les vis, les rondelles et l’adaptateur de montage mural nécessaires.

RLorsque vous fixez des vis dans le mur, prenez soin d’éviter de toucher aux lattes métalliques, aux lattes en fil de fer ou aux plaques de métal situés dans le mur.

RLorsque ce produit ne sera plus en utilisation, assurez-vous de le retirer du mur.

(6)

MISE EN GARDE

RGarder l’appareil loin des appareils de chauffage et des dispositifs qui produisent un bruit électrique, tels que les lampes fluorescen- tes, les moteurs et les téléviseurs. Ces sources de bruits peuvent affecter la performance de l’appareil. L’appareil ne doit pas être pla- cé dans une pièce où la température est inférieure à 0 °C (32 °F) ou supérieure à 40 °C (104 °F).

REssuyer l’appareil avec un linge doux. Ne pas nettoyer l’appareil avec une poudre abrasive ou avec un agent chimique tel que de la benzine ou un diluant.

RLe crochet du combiné présente un danger de suffocation. Garder le crochet du combiné hors de portée des enfants.

RLorsque l’appareil n’est pas utilisé pendant une longue période, le débrancher de la prise c.a. Lorsque l’appareil est alimenté par une alimentation électrique par câble Ethernet, débrancher les câbles Ethernet.

RLorsque l’appareil est installé sur un mur, s’assurer que les câbles sont fixés solidement au mur.

Remarque

RSi l’appareil ne fonctionne pas correctement, débrancher l’adaptateur secteur et les câbles Ethernet, puis les rebrancher.

REn cas de problèmes pour passer des appels, déconnecter le câble Ethernet et connecter un IP-PT attesté comme étant en état de marche. Si celui-ci ne fonctionne pas correctement, faire réparer l’IP-PT défectueux par un centre de service Panasonic autorisé. Si l’IP-PT attestée comme étant en état de marche ne fonctionne pas correctement, vérifier le PBX et le câble Ethernet.

REn cas de panne d’électricité, l’IP-PT pourrait ne pas fonctionner. S’assurer qu’un autre téléphone, indépendant du réseau électrique local, est prêt à être mis en service dans les endroits éloignés en cas d’urgence.

RPour plus d’informations à propos de la configuration réseau de l’IP-PT, comme par exemple les adresses IP, se reporter au manuel d’installation du PBX.

(7)

RSi un message d’erreur est affiché sur l’écran, consulter un détaillant Panasonic ou l’administrateur du réseau.

RUtiliser seulement le combiné Panasonic approprié.

Importantes consignes de sécurité

Lors de l’utilisation de cet appareil, des mesures de sécurité élémentaires doivent toujours être observées afin de réduire le risque d’incendie, de choc électrique et de blessures corporelles, y compris les mesures suivantes : RNe pas utiliser l’appareil à proximité d’eau, par exemple, près d’une baignoire,

d’un lavabo, d’un évier de cuisine ou d’une cuve à lessive, dans un sous-sol humide ou près d’une piscine.

RÉviter d’utiliser un téléphone (autre que le type sans fil) pendant un orage électrique. Il pourrait y avoir un faible risque de choc électrique dû aux éclairs.

RNe pas utiliser le téléphone pour signaler une fuite de gaz à proximité de la fuite.

CONSERVER CES INSTRUCTIONS

Règlement FCC et autres renseignements

Cet équipement a été testé et déclaré conforme aux limitations d’un appareil numérique de Classe B, d’après la section 15 des normes FCC. Ces limitations sont conçues pour offrir un niveau de protection raisonnable contre les interférences nuisibles dans une zone résidentielle. Cet équipement produit, utilise et peut émettre une énergie de fréquence radio et, s’il n’est pas installé ni utilisé conformément aux instructions, il risque de causer des interférences nuisibles pour les communications radio. Il n’y a toutefois aucune garantie que des interférences ne se produisent pas dans une installation en particulier. Si cet équipement cause des interférences gênantes pour la réception radio ou télévision, ce qui peut être aisément déterminé en l’éteignant puis en le rallumant, l’utilisateur est invité à prendre les mesures correctives suivantes : RRéorienter ou déplacer l’antenne de réception.

RAugmenter la distance entre l’équipement et le récepteur.

RBrancher l’équipement dans une prise située sur un autre circuit que celui auquel est relié le récepteur.

(8)

RConsulter le détaillant ou un technicien radio-télévision expérimenté pour obtenir de l’aide.

MISE EN GARDE

Tout changement ou toute modification non expressément autorisé(e) par le site responsable de la conformité risque d’annuler la permission qu’a l’utilisateur de faire fonctionner le présent dispositif.

Déclaration de conformité FCC Nom commercial : Panasonic

Numéro de modèle : KX-NT543/KX-NT546/KX-NT560 Responsable :

Panasonic Corporation of North America One Panasonic Way

Secaucus, NJ 07094 U.S.A.

Numéro de téléphone : 1-800-211-PANA (7262)

Cet équipement est conforme à la section 68 des normes FCC et aux exigences adoptées par l’ACTA. Une étiquette est apposée sur le dessous de cet équipement et contient, entre autres renseignements, un identifiant de produit au format

US:ACJ...

Ce numéro doit être communiqué à la compagnie de téléphone si elle en fait la demande.

En cas de difficultés avec cet équipement ou pour obtenir des renseignements sur les réparations ou la garantie, contacter :

Panasonic Service and Technology Company-BTS Center 415 Horizon Drive Bldg. 300 Ste. 350-B

Suwanee, GA 30024-3186

La connexion au service de ligne partagée est soumise aux tarifs officiels en vigueur. Contacter les autorités chargées de réguler les services publics pour obtenir des renseignements.

Si le domicile est doté d’un système d’alarme relié à la ligne téléphonique, s’assurer que l’installation de cet équipement ne désactive pas le système Pour votre sécurité

(9)

d’alarme. En cas de questions au sujet de ce qui peut désactiver le système d’alarme, consulter la compagnie de téléphone ou un installateur qualifié.

LORS DE LA PROGRAMMATION DE NUMÉROS D’URGENCE ET (OU) LA RÉALISATION D’APPELS DE TEST VERS LES NUMÉROS D’URGENCE : a. Rester en ligne et expliquer brièvement au stationnaire la raison de l’appel.

b. Procéder à de telles activités pendant les heures creuses, comme tôt le matin ou tard le soir.

Cet équipement est compatible avec les prothèses auditives.

Lors de la mise du téléphone à l’oreille, du bruit peut être perçu dans la prothèse auditive. Certaines prothèses auditives ne sont pas protégées de façon adéquate contre l’énergie émise par les fréquences radio externes. En cas de bruit, se servir de l’option haut-parleur (le cas échéant) lors de l’utilisation de ce téléphone. Consulter l’audiologiste ou le fabricant des prothèses auditives pour en savoir plus sur la disponibilité de prothèses auditives offrant une protection adéquate contre l’énergie communément émise par les fréquences radio des dispositifs numériques.

Pour les utilisateurs au Canada uniquement

RCet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

RCe produit est conforme aux spécifications techniques d’Industrie Canada applicables au matériel terminal.

Pour le KX-NT560 uniquement

Le présent appareil est doté d’un module Bluetooth® intégré qui peut être utilisé pour relier sans fil un casque d’écoute Bluetooth à l’appareil.

Exigences relatives à l’exposition aux radiofréquences

Ce produit est conforme aux limites d’exposition au rayonnement FCC/IC établies pour un environnement non contrôlé. Pour se conformer aux exigences de l’exposition aux RF FCC/IC, il doit être installé et fonctionner selon les instructions fournies. L’appareil nécessite un espace de 20 cm (8 po) ou plus entre les antennes et le corps d’une personne (excluant le bout des mains, des poignets et des pieds) dans les modes de fonctionnement sans fil. Cet émetteur

(10)

ne doit pas être en présence ou utilisé en même temps qu’une autre antenne ou émetteur.

Conformité à la norme TIA-1083

T

TIA-1083 Compatible avec les appareils auditifs à bobine

d’induction magnétique

Les combinés téléphoniques identifiés par ce logo présen- tent moins de bruit et d’interférences lorsqu’ils sont utilisés avec des prothèses auditives équipées d’une bobine télépho- nique et avec des implants cochléaires.

(11)

Renseignements sur les accessoires

Accessoires inclus

^*1

Combiné (1) Cordon du combiné (1) Support (1)

[Nº de pièce] [Nº de pièce] [Nº de pièce]

Modèle noir : PNLXQ1001Z Modèle blanc : PNLXQ1002Z

Modèle noir : PNJA1066Z Modèle blanc : PNJA1067Z

Modèle noir : PNY- LUT133BM Modèle blanc : PNY- LUT133M

*1 Pour commander des accessoires supplémentaires, appeler gratuitement le : 1-800-332-5368. (Pour les utilisateurs aux États-Unis uniquement) Remarque

RLes illustrations peuvent être différentes de l’apparence réelle du produit.

Accessoires en option

Adaptateur secteur^*1 RPour les utilisateurs aux États-Unis : KX-A239 (PQLV206) RPour les utilisateurs au Canada :

KX-A239X (PQLV206) Nécessaire de montage mural KX-A433

*1 Pour commander un adaptateur c.a. en option, commandez le numéro de modèle "KX-A239" ou "KX-A239X" (et non "PQLV206").

Renseignements sur les accessoires

(12)

Emplacement des commandes

Emplacement des commandes

(13)

A ACL (Afficheur à cristaux liquides) :

KX-NT543 : 3 lignes, KX-NT546 : 6 lignes, KX-NT560 : 4,4 pouces B Touches de fonctions (S1-S4) : S1-S4 (situés de gauche à droite)

sont utilisés pour sélectionner l’élément de la ligne du bas de l’affichage.

C Touche de navigation : utilisée pour ajuster le volume ou sélection- ner l’élément désiré.

D ENTER : utilisée pour assigner l’élément sélectionné.

E Voyant de message/sonnerie : lorsque vous recevez un appel inter- com, le voyant clignote en vert, et lors d’un appel externe, le voyant clignote en rouge. Lorsque quelqu’un vous a laissé un message, le voyant reste rouge.

F Crochet du combiné : garde le combiné stable lorsque l’appareil est installé sur un mur.

G Prise EHS (Commutateur à crochet électronique) H Prise du casque d’écoute

I MESSAGE : utilisée pour laisser une indication de message en atten- te ou rappeler la personne qui a laissé une indication de message en attente.

J PAUSE : utilisée pour insérer une pause lors de l’enregistrement d’un numéro de téléphone. Ce touche est également utilisé pour program- mer cet appareil.

K FLASH/RECALL : utilisée pour déconnecter l’appel en cours et faire un autre appel sans raccrocher.

L REDIAL : utilisée pour recomposer le dernier numéro composé.

M AUTO ANS/MUTE : utilisée pour recevoir un appel entrant en mode mains libres ou pour mettre le microphone/combiné en sourdine pendant une conversation.

N CONF : utilisée pour établir une conversation entre plusieurs person- nes.

O TRANSFER : utilisée pour transférer un appel à un tiers.

(14)

P AUTO DIAL/STORE : utilisée pour la composition abrégée système/

personnelle ou pour l’enregistrement de changements de programme.

Q FWD/DND : utilisé pour changer la fonction Renvoi d’appel ou Ne pas déranger sur votre poste.

R HOLD : utilisée pour la mise en garde d’un appel.

S CANCEL : utilisée pour annuler l’élément sélectionné.

T INTERCOM : utilisée pour envoyer ou recevoir des appels intercom.

U SP-PHONE (Haut-parleur) : utilisée pour les opérations mains libres.

V Microphone : utilisée pour les conversations mains libres.

W Touches programmables LR : utilisés pour saisir une ligne externe ou exécuter une fonction attribuée à la touche.

X Touche NEXT PAGE : utilisée pour changer de page pour la fonction d’étiquetage automatique. (KX-NT560 uniquement)

(15)

Avant d’utiliser le téléphone

Volume du haut-parleur

Pendant une conversation mains libres Appuyez sur [ ] ou [ ] pour ajuster le volume.

Volume du combiné/casque d’écoute*1

Pendant l’utilisation du combiné ou du casque d’écoute Appuyez sur [ ] ou [ ] pour ajuster le volume.

Volume de la sonnerie

Lorsque le combiné n’est pas décroché ou pendant la réception d’un appel Appuyez sur [ ] ou [ ] pour ajuster le volume.

Contraste ACL

Lorsque le combiné n’est pas décroché

1. Appuyez sur la touche de fonctionsPROG (S1).

2. Saisissez . 3. Appuyez sur [ENTER].

4. Appuyez sur [ ] ou [ ] pour ajuster le contraste ACL.

5. Appuyez sur [ENTER].

6. Appuyez sur [CANCEL].

Sonnerie

2. Appuyez sur une touche programmable LR ou [INTERCOM] 2 fois.

3. Saisissez 2 chiffres (01-30) à l’aide des touches de composition (0-9), ou appuyez sur [ ] ou [ ] pour sélectionner la sonnerie.

*1 Si vous entendez votre propre voix dans le combiné ou dans le casque d’écoute, diminuez le volume.

Avant d’utiliser le téléphone

(16)

Rétroéclairage ACL

Lorsque le combiné n’est pas décroché

4. Appuyez sur une touche de composition pour sélectionner le mode de ré- troéclairage ACL.

: automatique : toujours activé : toujours désactivé 5. Appuyez sur [ENTER].

Enregistrement du casque d’écoute Bluetooth (KX-NT560 uniquement) 1. Configurez le casque d’écoute Bluetooth en mode d’appariement en sui-

vant les directives fournies avec le casque d’écoute.

5. Entrez la clé de passe et appuyez sur [ENTER].^*1 6. Appuyez sur [CANCEL].

Confirmation de l’ID du casque d’écoute Bluetooth et de l’annulation de l’enregistrement du casque d’écoute Bluetooth (KX-NT560 uniquement) 1. Appuyez sur la touche de fonctionsPROG (S1).

2. Saisissez . 3. Appuyez sur [ENTER].^*2*3

4. Appuyez sur [ENTER] pour effectuer une annulation de l’enregistrement du casque d’écoute.

*1 Pour plus d’informations à propos de la clé de passe de votre casque d’écoute, reportez-vous au manuel d’utilisation de votre casque d’écoute.

*2 Confirmez que l’ID affichée correspond à l’ID de votre casque d’écoute.

Pour plus d’informations à propos de l’ID de votre casque d’écoute, reportez-vous au manuel d’utilisation de votre casque d’écoute.

(17)

*3 Si vous ne souhaitez pas effectuer une annulation de l’enregistrement, appuyez sur [CANCEL] 3 fois.

(18)

Fonctionnalités

Pour faire des appels

Appel MVers un posteN 1. Décrochez.

2. Composez un numéro de poste.

MVers un interlocuteur externeN 1. Décrochez.

2. Appuyez sur une touche programmable LR.

3. Composez le numéro de téléphone de l’interlocuteur externe.

Recomposition 1. Décrochez.

2. Appuyez sur [REDIAL].

Composition rapide 1. Décrochez.

2. Composez un numéro de composition rapide.

Appel du portier téléphonique 1. Décrochez.

2. Saisissez .

3. Saisissez un numéro de portier téléphonique (2 chiffres).

4. Après la tonalité de confirmation, parlez.

Composition abrégée du système 1. Décrochez.

2. Appuyez sur [AUTO DIAL/STORE].

3. Saisissez un numéro de composition abrégée du système (3 chiffres).

Fonctionnalités

(19)

Composition abrégée personnelle MPour enregistrerN

1. Décrochez.

2. Saisissez .

3. Saisissez un numéro de composition abrégée personnelle (2 chiffres).

4. Saisissez le numéro de téléphone à enregistrer (max. 32 chiffres)^*1. 5. Appuyez sur (Sourdine).

6. Après la tonalité de confirmation, raccrochez.

MPour composerN 1. Décrochez.

2. Appuyez sur [AUTO DIAL/STORE].

3. Saisissez .

4. Saisissez un numéro de composition abrégée personnelle (2 chiffres).

Composition automatique MPour enregistrerN

3. Saisissez .

4. Saisissez le numéro à enregistrer (max. 32 chiffres).^*1 5. Appuyez sur [ENTER].

6. Saisissez le texte à enregistrer (max. 12 chiffres).^*2 7. Appuyez sur [ENTER].^*2

MPour composerN 1. Décrochez.

2. Appuyez sur la touche programmable LR définie comme touche de composition automatique.

*1 Saisissez le numéro d’accès de la ligne externe avant le numéro de téléphone externe.

*2 KX-NT560 uniquement

(20)

Pendant une conversation

Appel en garde MPour mettre en gardeN 1. Appuyez sur [HOLD].

MPour récupérer un appel au poste de mise en gardeN 1. Décrochez.

2. Appuyez sur une touche programmable LR ou [INTERCOM].

MPour récupérer un appel externe à partir d’un autre posteN 1. Décrochez.

Transfert d’appel MVers un posteN

1. Appuyez sur [TRANSFER].

2. Après la tonalité de confirmation, composez un numéro de poste.

3. Parlez.

4. Raccrochez.

MVers un interlocuteur externeN 1. Appuyez sur [TRANSFER].

2. Après la tonalité de confirmation, appuyez sur une touche programmable LR.

3. Composez un numéro de téléphone externe.

4. Parlez.

5. Raccrochez.

(21)

Configuration du téléphone en fonction de vos besoins

Ne pas déranger 1. Décrochez.

2. Saisissez .

3. Appuyez sur une touche de composition pour sélectionner le réglage.

: appels externes et appels intercom : appels externes uniquement : appels intercom uniquement

4. Pour activer Ne pas déranger, saisissez . Pour désactiver Ne pas déranger, saisissez . 5. Après la tonalité de confirmation, raccrochez.

Rappel de rendez-vous MPour programmerN 1. Décrochez.

2. Saisissez .

3. Saisissez l’heure et les minutes (4 chiffres).

4. Si l’affichage 12 heures est activé, saisissez (AM) ou (PM).

5. Saisissez (1 fois) ou (quotidien).

MPour annulerN 1. Décrochez.

2. Saisissez .

MPour arrêter ou répondre à l’appel de l’alarmeN 1. Appuyez sur [INTERCOM], ou décrochez.

(22)

Fonctions pratiques

Conférence téléphonique

MPour ajouter d’autres interlocuteurs pendant une conversationN 1. Appuyez sur [CONF].

2. Après la tonalité de confirmation, composez le numéro de téléphone de l’interlocuteur à ajouter.

3. Parlez au nouvel interlocuteur.

4. Appuyez sur [CONF].

5. Après la tonalité de confirmation, parlez avec plusieurs interlocuteurs.

MPour quitter une conférenceN 1. Appuyez sur [CONF].

Avant de quitter votre bureau

Renvoi automatique d’appels 1. Décrochez.

2. Saisissez .

3. Appuyez sur une touche de composition pour sélectionner les types d’appels pour lesquels appliquer cette fonction.

: appels externes et appels intercom : appels externes uniquement : appels intercom uniquement

4. Appuyez sur une touche de composition pour sélectionner le statut.

: tous les appels : occupé : sans réponse : occupé/sans réponse : désactivation^*1

5. Saisissez un numéro de poste, puis saisissez , ou saisissez un numéro d’accès de ligne LR, un numéro de téléphone externe, puis saisissez . 6. Après la tonalité de confirmation, raccrochez.

*1 Si vous saisissez à l’étape 4, vous pouvez passer les étapes 5 et 6.

(23)

Étiquetage automatique (KX-NT560 uniquement)

L’IP-PT KX-NT560 comprend 8 touches programmables situés autour d’un écran ACL. Chaque élément peut être nommé sur l’écran ACL, grâce à la

programmation système ou personnelle, afin de refléter la fonction du touche programmable correspondant. De plus, les touches programmables peuvent être organisés en 4 "pages", vous permettant ainsi d’assigner un total de 32 éléments aux 8 touches programmables. Vous pouvez naviguer entre les pages en appuyant sur la touche NEXT PAGE, comme indiqué ci-dessous :

Keith Murray Log-in/out LCS CO09

Bank Home Sales Sean Carter CO04

CO03 CO02 CO01

CO08 CO07 CO06 CO05

Enregistrement d’une touche de composition automatique et configura- tion du texte affiché pour l’écran ACL à étiquetage automatique 1. Appuyez sur la touche de sélection PROG (S1).

2. Appuyez sur une touche programmable LR, ou appuyez sur la touche NEXT PAGE, puis appuyez sur une touche programmable LR.

3. Saisissez .

4. Saisissez le numéro à enregistrer (max. 32 chiffres).^*1 5. Appuyez sur [ENTER].

6. Saisissez le texte à enregistrer (max. 12 chiffres).

*1 Saisissez le numéro d’accès de la ligne externe avant le numéro de téléphone externe.

(24)

Installation et configuration

Remarque

RPanasonic ne pourra être tenue responsable en cas de blessures ou de dommages matériels résultant de pannes dues à une installation incorrecte ou à une utilisation contraire à ce qui est indiqué dans cette documentation.

Fixation du support

Remarque

RSi vous placez l’écran à l’envers pendant la fixation du support, veillez à placer un linge doux en-dessous. Le non-respect de cette mise en garde pourrait causer des dommages à l’afficheur.

1

Insérer les attaches (1) du support dans les crochets situés dans l’appareil.

2

Pousser doucement le support dans le sens indiqué jusqu’à ce qu’il s’enclenche en place. Le support est ainsi monté en position haute.

A

Retrait du support

1

Tenir le support avec les deux mains.

2

Pivoter doucement le support dans le sens indiqué jusqu’à ce qu’il se libère.

Installation et configuration

(25)

Connexions

Vers un concentrateur de commutation Vers un ordinateur personnel

Adaptateur c.a. en option

Serre-fil

Casque d’écoute Vers une prise de combiné (combiné) Câbles Ethernet

Prise EHS Prise du casque d’écoute Combiné

Adaptateur c.a.

MISE EN GARDE Adaptateur c.a. en option

RUtilisez un adaptateur secteur Panasonic (Page 11).

RL’adaptateur secteur est utilisé comme dispositif de débranchement principal.

Assurez-vous que la sortie c.a. est située près de l’appareil et qu’elle est facilement accessible.

Lors du branchement d’un casque d’écoute

RAssurez-vous que le cordon du casque d’écoute ne soit pas tendu et ne soit pas tiré de façon excessive pendant l’utilisation afin d’éviter tout dommage aux connecteurs.

RLes cordons utilisés pour brancher des dispositifs à la prise EHS ou à la prise du casque d’écoute doivent être d’une longueur inférieure à 3 m (9,8 pi).

(26)

Remarque

RLes casques d’écoute suivants peuvent être utilisés avec cet appareil.

(Toutes les opérations avec les casques d’écoute ne peuvent être garanties.)

– Casques d’écoute câblés

Panasonic KX-TCA400 ou KX-TCA430 – Casques d’écoute EHS

Casques d’écoute sélectionnés de la marque Plantronics^® – Casques d’écoute Bluetooth (KX-NT560 uniquement)

Pour les derniers renseignements concernant les casques d’écoute qui ont été testés avec cet appareil, consultez votre détaillant.

Lors de la sélection des câbles Ethernet (non inclus)

RUtilisez des câbles flexibles sans couvercle de prise. N’utilisez pas de câbles sans recouvrement qui pourraient s’user ou se fissurer lorsque pliés.

Pour des dommages aux câbles, utilisez des câbles qui ne ressortent pas du bas de la base.

Branchez les câbles tel que montré dans l’illustration ci-dessous.

Câble Ethernet Câble Ethernet

Incorrect Correct

60 mm (2 ³/8 po) ou moins

RUtilisez un câble droit Ethernet CAT 5e (ou plus élevé) (non inclus) d’un diamètre de 6,5 mm (¹/4 po) ou moins.

Lors de la connexion à un concentrateur de commutation

RSi la connexion PoE est disponible, un adaptateur c.a. n’est pas nécessaire.

RKX-NT543/KX-NT546 est conforme aux normes PoE de classe 2. KX-NT560 est conforme aux normes PoE de classe 3.

(27)

Lors de la connexion à un ordinateur personnel

RLe port de l’ordinateur personnel ne prend pas en charge l’alimentation PoE pour les dispositifs connectés.

Lors de la connexion des câbles et de l’adaptateur c.a.

RAssurez-vous que les câbles Ethernet et que le cordon de l’adaptateur c.a.

sont fixés à l’aide du serre-fil afin d’éviter tout dommage aux connecteurs.

(28)

Montage mural

1

Insérez les 5 languettes de l’adaptateur de montage mural dans les ouvertures désignées de la base et faites glisser l’adaptateur de montage mural dans le sens des flèches jusqu’à ce qu’elles se fixent en place.

2

Fixez l’adaptateur de montage mural à la base avec 1 vis. (Couple recommandé : 0,4 N·m [4,08 kgf·cm/3,54 lbf·po] à 0,6 N·m [6,12 kgf·cm/5,31 lbf·po])

3

Branchez les câbles à l’appareil et passez les câbles à travers l’adaptateur de montage mural, tel que montré dans l’illustration ci-dessous.

4

Vissez les 2 vis dans le mur avec un écart de 83 mm (3 ¹/4 po) ou 100 mm (3 ¹⁵/16 po) entre elles et installez l’appareil au mur.

Câbles Ethernet Adaptateur c.a.

83 mm

100 mm

2 3 4

40 mm (1³⁷/64 po) ou moins

Rondelle

(3 ¹/4 po) (3 ¹⁵/16 po) Visser la vis jusqu’à ce point.

Montage mural

(29)

Notes

(30)

Notes

(31)

Notes

(32)

WALL MOUNTING TEMPLATE

1. Drive the screws into the wall as indicated.

2. Hook the unit onto the screw heads.

Note

Make sure to set the print size to correspond with the size of this page. If the dimensions of the paper output still deviate slightly from the measurements indicated here, use the measurements indicated here.

One screw at either point

83 mm (3

1

/

4

in) 100 mm (3

15

/

16
