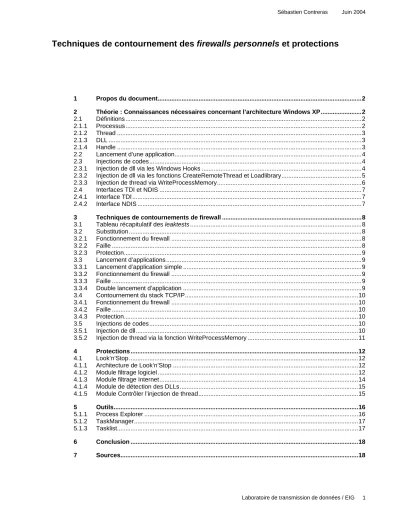

Sébastien Contreras Juin 2004
Techniques de contournement des firewalls personnels et protections
1 Propos du document...2
2 Théorie : Connaissances nécessaires concernant l’architecture Windows XP...2
2.1 Définitions ...2
2.1.1 Processus ...2
2.1.2 Thread ...3
2.1.3 DLL ...3
2.1.4 Handle ...3
2.2 Lancement d’une application...4
2.3 Injections de codes...4
2.3.1 Injection de dll via les Windows Hooks ...4
2.3.2 Injection de dll via les fonctions CreateRemoteThread et Loadlibrary...5
2.3.3 Injection de thread via WriteProcessMemory...6
2.4 Interfaces TDI et NDIS ...7
2.4.1 Interface TDI ...7
2.4.2 Interface NDIS ...7
3 Techniques de contournements de firewall ...8
3.1 Tableau récapitulatif des leaktests...8
3.2 Substitution ...8
3.2.1 Fonctionnement du firewall ...8
3.2.2 Faille ...8
3.2.3 Protection...9
3.3 Lancement d’applications ...9
3.3.1 Lancement d’application simple ...9
3.3.2 Fonctionnement du firewall ...9
3.3.3 Faille ...9
3.3.4 Double lancement d’application ...9
3.4 Contournement du stack TCP/IP...10
3.4.1 Fonctionnement du firewall ...10
3.4.2 Faille ...10
3.4.3 Protection...10
3.5 Injections de codes...10
3.5.1 Injection de dll...10
3.5.2 Injection de thread via la fonction WriteProcessMemory ...11
4 Protections ...12
4.1 Look’n’Stop ...12
4.1.1 Architecture de Look’n’Stop ...12
4.1.2 Module filtrage logiciel ...12
4.1.3 Module filtrage Internet...14
4.1.4 Module de détection des DLLs...15
4.1.5 Module Contrôler l’injection de thread...15
5 Outils...16
5.1.1 Process Explorer ...16
5.1.2 TaskManager...17
5.1.3 Tasklist...17
6 Conclusion ...18
7 Sources...18
Sébastien Contreras Juin 2004 1 Propos du document
Ce document a pour but de détailler les techniques utilisées par les malwares afin de contourner les personal firewall actuels, et de présenter les solutions proposées par le firewall Look’n’Stop. Cette étude est faite dans le cas d’un poste client Windows XP.
2 Théorie : Connaissances nécessaires concernant l’architecture Windows XP 2.1 Définitions
2.1.1 Processus
Un processus (process) est une entité logique, possèdant son propre ensemble de ressources, ayant pour but de fournir l’environnement nécessaire à l’exécution d’un programme.
Un process possède :
• un PID permettant de l’identifier
• un espace mémoire privé
• un code exécutable
• des variables d’environnement
• des handles sur des ressources systèmes
• une classe de priorité
• un access Token définissant son contexte de sécurité (utilisateurs et groupes
associés au processus, privilèges associés au processus)
• Au minimum un thread
Les informations affichées dans cette colonne sont obtenues en effectuant un double-clic sur le process à analyser puis en sélectionnant l’onglet correspondant.
Pour plus d’informations concernant les processus, consulter [3] p.11 et [8] p. 4.
Sébastien Contreras Juin 2004 2.1.2 Thread
Un thread est une entité exécutant un code. Les différents threads d’un processus se partagent les ressources de ce processus.
Un thread possède :
• Un TID permettant de l’identifier
• Un état (Ready, Standy, Running, Waiting, Transistion ou terminated)
• Une pile (stack)
• Une classe de priorité
Les informations affichées dans cette colonne sont obtenues en effectuant un double-clic sur le process à analyser puis en sélectionnant l’onglet Threads. Le thread a examiner doit être sélectionné dans la liste des threads s’exécutant dans le process.
Pour plus d’informations concernant les threads, consulter [3] p. 12 et [8] p. 5.
2.1.3 DLL
« Une dll (Dynamic Link Librarie) est un module contenant des fonctions et des données pouvant être utilisées par un autre module (dll ou processus) »
Traduction de la définition donnée par Microsoft à l’url :
http://msdn.microsoft.com/library/default.asp?url=/library/en-us/dllproc/base/dynamic_link_libraries.asp
Une fois la dll chargée dans l’espace mémoire d’un processus A et exécutée en tant que thread, les appels effectués par cette dll seront vus comme des appels provenant de A.
cf. p 4 [8]
2.1.3.1 Visualiser les dlls avec listdlls.exe
Le programme listdlls (disponible gratuitement via [10]) permet de visualiser les dlls présentes sur une machine Windows XP/2000.
Affiche toutes les dlls chargées : listdlls
Affiche les dlls chargées par le processus ayant X pour PID : listdlls X Affiche les dlls chargées par le processus ayant Y pour nom : listdlls Y Affiche les processus ayant chargés la dll Z : listdlls -d Z 2.1.4 Handle
Un handle est un entier permettant d’identifier de manière unique et d’accèder à un objet Windows (fenêtre, processus, icône…). Cet entier est en fait un offset dans une table d’handles.
Lorsqu’un processus créé ou accède un objet, il reçoit un handle représentant son accès sur cet objet.
Chaque processus possède sa propre table d’handles.
Pour plus d’informations concernant les handles, cf. p. 137 de [8].
table d'handles handle
objet
Sébastien Contreras Juin 2004 2.1.4.1 Visualiser les handles avec handle.exe
Le programme handle v 2.20 ( disponible gratuitement via [10] ) permet de visualiser les handles ouverts sur une machine Windows 2000/XP.
Affiche tous les handles : listdlls
Affiche les handles appartenant au processus ayant X pour nom : listdlls –p X Affiche les handles sur les objets ayant Y pour nom : listdlls Y
2.2 Lancement d’une application
Lorsqu’une application est lancée sur une machine Windows XP, les opérations suivantes ont lieu : 1. Ouverture de l’image (fichier .exe) à exécuter dans le processus
2. Création du processus et chargement du fichier dans l’espace mémoire du processus 3. Création du thread initial
4. Démarrage de l’exécution du thread
Il est à noter que deux programmes A et B (donc deux processus) lancés par le même utilisateur posséderont des access token identiques et donc, des privilèges équivalents.
Les deux processus possédant des privilèges égaux, A à les droits suffisants pour injecter du code dans B.
Cependant, les processus tels que csrss.exe ou svchost.exe ne peuvent être injectés par A car ils appartiennent à l’utilisateur SYSTEM (utilisateur possédant des droits supérieus à ceux des droits utilisateurs).
L’unique manière d’injecter de tels processus nécessite de disposer du privilège SeDebugPrivilege et des droits d’administrateur.
Plus d’informations concernant le cycle de vie d’un processus, p. 304 de [8].
2.3 Injections de codes
Plusieurs techniques permettent d’injecter du code dans processus.
Les paragraphes § 2.3.1, § 2.3.2, § 2.3.3 ont pour but de présenter trois des techniques les plus utilisées.
2.3.1 Injection de dll via les Windows Hooks
“Un hook est un point particulier dans le mécanisme de gestions des messages de Windows où une application peut installer une sous-routine dans le but d’observer les messages en transit dans le système et de traîter certains types de messages avant qu’ils n’atteignent leurs cibles. “
Traduction de la définition donnée par Microsoft à l’url :
http://msdn.microsoft.com/library/default.asp?url=/library/en-us/winui/WinUI/WindowsUserInterface/Windowing/Hooks/AboutHooks.asp
Dans la figure ci-dessous, lorsqu’un hook est créé (1/) grâce à la fonction SetWindowsHookEx (située dans la dll user32.dll), la « sous-routine » à installer est chargée par tous les processus ayant user32.dll chargé (2/).
La fonction à installer doit se trouver dans une dll.
Lors de le création du hook, ce n’est pas que la fonction qui est chargée, mais la totalité de la dll.
kernel32.dll user32.dll ...
x.dll
program.exe
OS
SetWindowsHookEx
1/ 2/
kernel32.dll user32.dll ...
x.dll kernel32.dll
user32.dll ...
x.dll
x.dll
iexplore.exe winword.exe acrord32.exe
Chargement x.dll
Sébastien Contreras Juin 2004 2.3.2 Injection de dll via les fonctions CreateRemoteThread et Loadlibrary
1/ X récupére un handle (hA) sur le processus à injecter (processus A) grâce à la fonction OpenProcess. Le pid du processus A (PID_A) est passé en paramètre à cette fonction.
2/ X va s’allouer une zone d’espace mémoire dans le processus A afin de pouvoir y inscrire les données à injecter. Cette allocation est effectuée grâce à la fonction VirtualAllocEx. PinjData est l’adresse de début de la zone allouée dans A.
3/ X écrit les données à injecter grâce à la fonction WriteProcessMemory. PinjData spécifie à partir de quelle adresse les données doivent être écrites. dllPath représente les données à injecter.
Dans nôtre cas, la donnée à injecter est le chemin complet d’accès à la dll que l’on veut injecter.
4/ X va donner l’ordre à A de charger la librairie voulue (dllPath) grâce aux fonctions CreateRemoteThread, GetProcAddress et loadlibrary.
La fonction CreateRemoteThread crée un thread dans l’espace mémoire du processus cible.
Elle doit recevoir, entre autres, comme paramètres :
• hProcess : handle sur le processus dans lequel le thread doit être créé.
Dans nôtre cas, hProcess = hA
• lpStartAddress : adresse de début de la fonction à exécuter en tant que thread.
Dans nôtre cas, lpStartAddress = GetProcAddress(hKernel32, ″loadlibrary″)
• lpParameter : le paramètre à passer à la fonction indiquée par lpStartAddress.
Dans nôtre cas, lpParameter = pInjData
La fonction GetProcAddress retourne l’adresse de la fonction qui lui est passée en paramètre.
Elle doit recevoir comme paramètres :
• hModule : handle sur la dll contenant la fonction à charger
• lpProcName : nom de la fonction à charger
La fonction loadlibrary charge la dll qui lui est passée en paramètre.
Dans nôtre cas, cette fonction étant appelée depuis CreateRemoteThread, le paramètre sera pInjData. Une fois cette dll chargée, CreateRemoteThread démarre un thread exécutant la dll.
Processus X
OS hA=
OpenProcess(..., PID_A)
Processus X
pInjData = VirtualAllocEx(hA, ...)
Processus X
WriteProcessMemory(
hA,pInjData,dllPath,...)
Processus A Processus A
Processus X
CreateRemoteThread(
hA,...,GetProcAddress(hKernel32,
"loadlibrary") ,pInjData,...)
Processus A Thread
1/ 2/ 3/
4/
Sébastien Contreras Juin 2004 Pour plus d’informations concernant ces fonctions, consulter les url suivantes :
http://msdn.microsoft.com/library/default.asp?url=/library/en-us/dllproc/base/openprocess.asp http://msdn.microsoft.com/library/default.asp?url=/library/en-us/memory/base/virtualallocex.asp http://msdn.microsoft.com/library/default.asp?url=/library/en-us/debug/base/writeprocessmemory.asp http://msdn.microsoft.com/library/default.asp?url=/library/en-us/dllproc/base/createremotethread.asp http://msdn.microsoft.com/library/default.asp?url=/library/en-us/dllproc/base/getprocaddress.asp http://msdn.microsoft.com/library/default.asp?url=/library/en-us/dllproc/base/loadlibrary.asp
2.3.3 Injection de thread via WriteProcessMemory
1/ X récupére un handle (hA) sur le processus à injecter (processus A) grâce à la fonction OpenProcess. Le pid du processus A (PID_A) est passé en paramètre à cette fonction.
2/ X va s’allouer une zone d’espace mémoire dans le processus A afin de pouvoir y écrire les données à injecter. PinjData est l’adresse de début de la zone allouée dans A.
3/ X écrit les données à injecter grâce à la fonction WriteProcessMemory. PinjData spécifie à partir de quelle adresse les données doivent être écrites. InjData représentente les données à injecter.
Ces données seront passées en paramètre au code injecté lors du point 6/.
4/ X va s’allouer une zone d’espace mémoire dans le processus A afin de pouvoir y écrire le code à injecter.
PinjCode est l’adresse de début de la zone venant d’être allouée.
5/ X écrit dans l’espace mémoire venant d’être alloué (pInjCode) le code à injecter (injCode).
6/ X va donner l’ordre à A de créé un thread pour exécuter le code (pinjCode) grâce à la fonction CreateRemoteThread. Le paramètre passé au code est injData.
Processus X
OS
Processus X Processus X
Processus A Processus A
Processus X
Processus A pInjCode = VirtualAllocEx(hA, ...)
Processus X
Processus A
WriteProcessMemory(
hA,pInjCode,injCode,...)
Processus X
Processus A Thread
CreateRemoteThread(
hA,...,pInjCode,pInjData...)
1/ 2/ 3/
4/ 5/ 6/
hA=
OpenProcess(...,PID_A)
pInjData = VirtualAllocEx(hA,...)
WriteProcessMemory(
hA,pInjData,injData,...)
Sébastien Contreras Juin 2004 2.4 Interfaces TDI et NDIS
Lorsqu’une application désire communiquer avec une autre application en passant par une interface réseau, les messages envoyés par cette application passent obligatoirement par les interfaces TDI et NDIS.
2.4.1 Interface TDI
L’interface TDI est située entre la couche applicative (processus) et les drivers de protocoles NDIS (par exemple, tcpip.sys par défaut sous Windows).
Cette interface fournit aux applications un ensemble de fonctions génériques leurs permettant d’être indépendant du protocole de transport utilisé.
tcpip.sys WinpCap
TDI
Applications
2.4.1.1 Observer les flux TDI
Les flux TDI peuvent être observés grâce à l’outil gratuit TDImon (http://www.sysinternals.com).
2.4.2 Interface NDIS
L’interface NDIS est située entre les drivers de protocoles NDIS et les drivers d’équipements réseaux (drivers Ethernet, Wifi…).
Cette interface fournit un ensemble de fonctions génériques permettant d’être indépendant du type de la carte réseau.
NDIS
Equipements réseaux
tcpip.sys WinpCap
2.4.2.1 Observer les flux NDIS
Les flux NDIS peuvent être observés grâce à un outil comme Ethereal.
Ethereal (http://www.ethereal.com) est un analyseur de protocoles gratuit et très performant.
Il capture le flux en utilisant le driver de protocoles NDIS WinpCap (http://winpcap.polito.it).
Sébastien Contreras Juin 2004 3 Techniques de contournements de firewall
Les leaktests sont des petits programmes ayant pour but de contourner un firewall en exploitant une (ou plusieurs) technique particulière.
Des informations très complètes concernant les leaktests sont disponible sur le site Web [7].
Notes :
Dans les paragraphes suivants, lorsqu’il est fait mention de iexplore.exe, cmd.exe ou X.exe :
• iexplore.exe peut être remplacé par tout programme autorisé par le firewall
• cmd.exe peut être remplacé par tout programme n’étant pas présent dans les règles du firewall
• X.exe est le programme malicieux 3.1 Tableau récapitulatif des leaktests
Les techniques exploités par les tests présents dans le tableau peuvent être regroupées en trois catégorie principales :
Lancement d’applications (§ 3.3), contournement du stack TCP/IP (§ 3.4), injections de code (§ 3.5)
La colonne LNS consigne les résultats obtenus par le firewall Look’n’Stop 2.05.
exploite LNS
Leaktest Substitution d’app.
Tooleaky Lancement d’app.
Firehole Injection de dll via Windows hooks + Lancement d’app.
Yalta classical Règles par défaut
PCAudit Injection de dll via Windows hooks PCAudit 2 Injection de dll via Windows hooks Copycat Injection de process
Thermite Injection de thread
Ghost Lancement d’app. + Changement PID DNSTester Service DNS de Windows
Nmap Contournement du stack TCP/IP Légende:
Le leaktest a réussi à atteindre Internet Le leaktest n’a pas réussi à atteindre Internet
Note :
Aucun leaktest exploitant une faille de type « contournement de la pile TCP/IP Windows » et compatible avec Windows 2000/XP n’ayant pu être trouvé, le logiciel Nmap est utilisé pour effectuer ce test.
3.2 Substitution
Ce type d’attaque consiste à substituer un programme (autorisé par le firewall) par un programme malicieux.
3.2.1 Fonctionnement du firewall
• Le firewall personnel utilise des règles basées uniquement sur le nom et le chemin d’accès des programmes afin d’autoriser, ou non, ces programmes à traverser le firewall.
• Le programme iexplore.exe est autorisé à traverser le firewall.
• Le programme X.exe n’est pas autorisé à traverser le firewall.
3.2.2 Faille
iexplore.exe
FW X.exe
Règle basé sur le nom d'un programme:
C:\Program Files\Internet Explorer\IEXPLORE.EXE Allow
Code du programme iexplore.exe...
Code du programme
X.exe...
remplace
iexplore.exe
FW Code du
programme X.exe...
1/
2/ Règle basé sur le nom d'un programme:
C:\Program Files\Internet Explorer\IEXPLORE.EXE Allow
Sébastien Contreras Juin 2004 Le programme X.exe va remplacer iexplore.exe et prendre pour nom A.exe (1/ sur le schéma).
X.exe ayant maintenant pour nom iexplore.exe, va être autorisé à traverser le firewall (conformément à la règle : C:\Program Files\Internet Explorer\IEXPLORE.EXE Allow )
3.2.3 Protection
Les règles du firewall doivent être basées, en plus du chemin d’accès et du nom du programme, sur les hash (MD5 en général) des programmes.
Ceci va permettre de contrôler l’intégrité des programmes et donc de s’assurer que le programme essayant de traverser le firewall est bien le même que celui ayant été autorisé lors de la création de la règle.
Tous les nouveaux firewall personnel « sérieux » possèdent cette fonction.
3.3 Lancement d’applications
Ce type d’attaque consiste à lancer un programme (autorisé par le firewall) afin de lui faire exécuter une action voulue.
3.3.1 Lancement d’application simple 3.3.2 Fonctionnement du firewall
• Le programme iexplore.exe est autorisé à traverser le firewall
• Le programme X n’est pas autorisé à traverser le firewall 3.3.3 Faille
iexplore.exe autorisé par le FW
FW X.exe
non autorisé
Lancement de iexplore.exe par X
X va exécuté une instance de iexplore.exe avec des paramètres prédéfinis. (exemple : iexplore 129.194.184.80)
3.3.3.1 Protection
Le firewall doit intercepter les lancements de programme et demander à l’utilisateur (ou consulter une table spécifiant quel programme a le droit de lancer quel programme) si il désire autoriser le lancement de iexplore.exe par X.
Il est important de noter que dans cette proposition de protection, le firewall ne contrôle que le lancement des programmes présents dans ses règles (cf. 3.3.4).
3.3.4 Double lancement d’application 3.3.4.1 Fonctionnement du firewall
• Le programme A est autorisé à traverser le firewall
• Les programmes B et C ne sont présents dans aucune règle du firewall. Il ne sont donc pas autorisés à traverser le firewall (principe « White List »)
• Le firewall ne contrôle que les lancements des programmes présents dans les règles du firewall
3.3.4.2 Faille
iexplore.exe autorisé par le FW
FW X.exe
non autorisé
Lancement de cmd.exe par X
cmd.exe non autorisé
Lancement de iexplore.exe par cmd.exe
X.exe va exécuter une instance de cmd.exe qui va à son tour exécuter une instance de iexplore.exe avec des paramètres prédéfinis.
Le contrôle de lancement de programme n’étant effectué que pour les applications présentes dans les règles du firewall, le lancement de cmd.exe par X.exe ne sera pas intercepté.
Le firewall ne verra que le lancement de iexplore.exe par cmd.exe.
Sébastien Contreras Juin 2004 Note : En utilisant uniquement une technique de lancement d’application (« classique » ou pas), X est
limité aux fonctionnalités du programme A.
3.3.4.3 Protection
Le firewall doit contrôler le lancement de toutes les applications (et non pas seulement le lancement des applications autorisées à traverser le firewall).
3.4 Contournement du stack TCP/IP
Lorsqu’un programme doit envoyer des paquets sur une interface réseau, il utilise généralement la pile TCP/IP de Windows. Le programme est cependant libre de choisir d’utiliser un autre driver déjà installé sur la machine ou même d’installer son propre driver réseau afin de disposer de son propre canal de communication vers l’interface réseau.
3.4.1 Fonctionnement du firewall
• Le filtrage réseau est effectué au niveau de la pile TCP/IP de Windows 3.4.2 Faille
Interface Réseau NDIS
Pile TCP/IP Windows
Driver X (ex: WinpCap) Applications
Filtrage
"basique"
Plutôt que d’utiliser la pile TCP/IP de Windows, X.exe va utiliser le driver X afin d’envoyer les données qu’il a à transmettre.
Le driver X permettant d’accèder à une couche plus basse que celles de la pile TCP/IP (où à lieu le filtrage), le firewall n’a pas accès aux données ainsi transmises et ne peut donc pas les bloquer.
Pour plus d’information concernant le contournement de la pile TCP/IP, cf. [9].
3.4.3 Protection
Il est nécessaire d’effectuer un filtrage au niveau NDIS ou de bloquer tous les paquets n’ayant pas été généré par la pile TCP/IP de Windows.
Les firewalls de « qualité » implémentent désormais tous un filtrage au niveau NDIS (Kerio, TinyPersonalFirewall, Look’N’Stop…)
3.5 Injections de codes
A autorisé par le FW
FW X.exe
non autorisé
Injection de code
L’injection de code peut avoir lieu grâce à diverses techniques. Ces techniques vont être détaillées dans les paragraphes suivants.
3.5.1 Injection de dll
3.5.1.1 Fonctionnement du firewall
• Le programme iexplore.exe est autorisé à traverser le firewall
• Le programme X n’est pas autorisé à traverser le firewall 3.5.1.2 Faille
X va injecter dans le processus iexplore.exe la dll contenant les fonctions à exécuter. Ces fonctions étant réalisées par un programme autorisé, le firewall est contourné.
Le chargement de la dll peu être effectuée de plusieurs manières :
• Via Windows Hooks (§ 2.3.1, § 1 de [5])
• Via la fonction LoadLibrary (§ 2.3.2, § 2 de [5])
Sébastien Contreras Juin 2004 3.5.1.3 Protection
Le firewall doit posséder une liste des dll à autoriser.
3.5.2 Injection de thread via la fonction WriteProcessMemory 3.5.2.1 Fonctionnement du firewall
• Le programme iexplore.exe est autorisé à traverser le firewall
• Le programme X n’est pas autorisé à traverser le firewall 3.5.2.2 Faille
X va injecter dans le processus iexplore.exe le code à lui faire exécuter. Ce code étant réalisé par un programme autorisé, le firewall est contourné.
Le mécanisme permettant de réaliser cette injection de code est décrit au paragraphe § 2.3.3 de ce document , § 3 de [5], p 52 de [4].
3.5.2.3 Protection
Le firewall doit empêcher qu’un processus A puisse écrire dans l’espace mémoire d’un processus B.
En effet, sur un système Windows XP, si un processus A est démarré par l’utilisateur Z, alors A aura les droits suffisants pour injecter du code et démarrer un thread dans tous les processus ayant des privilèges (cf. access token dans § 2.2) inférieurs ou égaux aux siens. Tous les processus lancés par Z ayant les mêmes privilèges, sont susceptibles de subir une injection.
Sébastien Contreras Juin 2004 4 Protections
4.1 Look’n’Stop
Look’n’Stop (abrégé LNS) est un firewall personnel permettant d’obtenir un des plus haut niveau de sécurité (cf [7]).
Cette sécurité optimale (bien que non exhaustive) est obtenue grâce aux modules détaillés dans les paragraphes suivants.
4.1.1 Architecture de Look’n’Stop
PC-SIG
Connexions sortantes
Connexions entrantes Filtrage
Logiciel
Filtrage Internet LNS
Sélection auto.
LAN
Wifi
Modem Interfaces Réseau
DLL Injection de thread
L’architecture fonctionnelle de LNS est composée des modules suivants :
• Le filtrage logiciel
• Le filtrage Internet : appliqué à l’interface sélectionnée dans le cadre Interfaces réseau. Une seule interface peut être surveillée à la fois
• La sélection automatique de l’interface réseau : choisit la première interface à obtenir une adresse IP
• La détection des dlls
• La détection d’injection de thread Chacun de ces modules peut être désactivé.
4.1.1.1 Modules de LNS dans le modèle en couche
NDIS
ndis.sys tcpip.sys
filtrage Internet
WinpCap filtrage logiciel
TDI
Processus Injection de thread
DLLs
Les modules représentés en bleus correspondent aux modules de LNS.
4.1.2 Module filtrage logiciel
Le filtrage Logiciel effectué par LNS permet de contrôler les applications connectées à Internet en effectuant un filtrage au niveau TDI (§ 4.1.1.1).
Il permet également de détecter le lancement d’un programme présent dans la liste du filtrage logiciel, par un autre programme.
Cette fonctionnalité permet de contrer une partie des mécanismes de contournement des firewalls utilisés par les malwares (les leaktests firehole et Tooleaky sont contrés grâce à cette fonction).
iexplore.exe autorisé par LNS
LNS (filtrage logiciel) X.exe
Lancement de iexplore.exe par X.exe
Sébastien Contreras Juin 2004 4.1.2.1 Interface de gestion du filtrage logiciel
L’interface suivante permet d’activer, ou de désactiver, le filtrage logiciel et de spécifier les autorisations des applications.
4.1.2.2 Limiter une application à certains ports et certaines adresses IP
Cette fonction permet de restreindre le fonctionnement de l’application à certains ports (TCP ou UDP) et à certaines adresses IP. Elle est accessible en sélectionnant l’application à limiter dans l’onglet filtrage logiciel puis en cliquant sur le bouton Editer ( ).
Si plusieurs ports ou adresses IP doivent être spécifiés dans un même champ, il faut les séparer à l’aide d’un « ; ».
4.1.2.2.1 Exemple avec Internet Explorer :
Sélection de l'application
Clic sur Editer
Configuration des ports et des adresses IP
Application limitée à certain ports
Sébastien Contreras Juin 2004 4.1.2.3 Lancement d’applications
La colonne permet de spécifier si :
• : l’application a le droit de lancer d’autres applications
• : l’application n’a pas le droit de lancer d’autres applications 4.1.3 Module filtrage Internet
Le filtrage Internet effectué par LNS permet de filtrer les paquets au niveau NDIS.
Ce filtrage permet de contrôler tout flux passant par l’interface NDIS comme :
• les flux entrants
• le flux « classique » issu de tcpip.sys (pile TCP/IP de Windows)
• les flux utilisant une pile autre que la pile TCP/IP de Windows (exemple : WinpCap, [4])
NDIS
ndis.sys tcpip.sys
filtrage Internet Look'n'Stop
Processus
"classiques"
Processus utilisants WinpCap
WinpCap
Les failles du type « contournement de la pile TCP/IP de Windows » sont ainsi contrées.
4.1.3.1 Interface de gestion du filtrage Internet
4.1.3.2 Lier une règle à une application
Afin d’augmenter la sécurité du poste client, toute règle du filtrage Internet peut être activée seulement lorsqu’une application X est connectée à Internet grâce au bouton Applications…
Les applications connectées à une interface réseau apparaissent dans le cadre Liste des logiciels actifs de l’onglet Filtrage Logiciel
: Règle active
: Règle inactive car aucune application active n’est présente dans les applications liées à la règle 4.1.3.3 Flèche jaune bloquante
La colonne permet de spécifier si :
• : LNS sort de la liste des règles lorsque la règle est vraie
• : LNS doit examiner les règles suivantes
Le fonctionnement classique d’un firewall correspond à placer pour toutes les règles.
Sébastien Contreras Juin 2004 4.1.3.4 Journalisation des exécutions de règles
La colonne permet de spécifier si l’exécution d’une règle doit être :
• : inscrite dans le Journal
• : ne pas être inscrite dans le Journal 4.1.3.5 Alertes
La colonne permet de spécifier si l’exécution d’une règle :
• : génère une alerte sonore
• : génère une boîte de dialogue d’alerte
• : ne génère rien 4.1.4 Module de détection des DLLs
Ce module permet de détecter les dlls tentant de se connecter à une interface réseau.
4.1.4.1 Interface de configuration
4.1.5 Module Contrôler l’injection de thread
Ce module permet de détecter qu’un thread a été injecté dans un processus et qu’une application utilise ce thread pour se connecter à une interface réseau.
Thermite est bloqué grâce à ce module.
4.1.5.1 Interface de configuration
Sébastien Contreras Juin 2004 5 Outils
5.1.1 Process Explorer
Permet de : visualiser les informations concernant les processus, les threads, les dlls et les handles d’un système Windows XP/2000.
Fonctionnement : GUI
5.1.1.1 Les deux fenêtres de Process Explorer La fenêtre haute
Affiche les processus actifs et les informations relatives à ces processus Les processus indentés vers la droite sont les process fils
Exemple : Processus parent
Processus enfant
Un double-clic sur un process permet d’afficher d’autres informations concernant, notamment :
• Les threads s’exécutant dans le processus ainsi que l’état du thread, sa pile, son adresse de départ, sa priorité, le nombre de changement de contexte…
• Les variables d’environnement contenues par le processus
• Les services enregistrés dans le processus La fenêtre basse 1-
2-
Affiche les dll et les informations concernant les dll chargées par le process sélectionné dans la fenêtre haute
Affiche les handles sur les ressources de l’OS ouvert par le process sélectionnée dans la fenêtre haute
Sélection du mode de la fenêtre basse : View > Lower Pane View>
5.1.1.2 Sélection des colonnes d’informations à afficher
Les colonnes affichées dans les fenêtre haute et basse ainsi que les informations affichés dans la barre d’état de Process Explorer sont paramétrables : View > Select Columns…>
Informations disponibles concernant les processus :
Informations concernant les handles, les dlls et la barre d’état :
Sébastien Contreras Juin 2004 5.1.1.3 Fonction de recherche
La fonction de recherche de Process Explorer possède deux modes : 1- Recherche d’handle : > Find > Find Handle…
Permet de visualiser quels process utilisent la clé de registre X, le fichier Y etc…
2- Recherche de dll : > Find > Find DLL…
Permet de visualiser quels process ont chargés la dll X (équivalent à Tasklist /M – cf. § 5.1.3 -)
Disponible via : [10]
5.1.2 TaskManager
Permet de : Visualiser les noms des processus s’exécutant sur la machine locale, le nombre de threads dans un processus, le nombre d’handle possédé par un processus, la taille de l’espace mémoire utilisé par le processus, le niveau de priorité du processus (Idle, Normal, High,Realtime…)…
Fonctionnement : GUI
> Ctrl+Shift+Esc > Onglet Processes > View > Select Column Disponible via : Par défaut dans Windows
5.1.3 Tasklist
Permet de : Afficher des informations sur les processus (PID, taille en mémoire, services, dll chargées…) d’une machine locale ou distante
Fonctionnement : Ligne de commande
Tasklist / ? Affiche les informations concernant l’utilitaire Tasklist Tasklist /SVC Affiche les services présents dans les process Tasklist /M [Module] Affiche les process ayant la dll [Module] chargée
Tasklist /M Affiche les process ainsi que les dll chargées dans chacun de ces process
Disponible via : Par défaut dans Windows XP (sous Windows 2000, cet utilitaire à pour nom tlist. Il faut l’extraire du fichier Support.cab présent sur le CD d’installation de Windows 2000)
Sébastien Contreras Juin 2004 6 Conclusion
Les firewalls personnels ne proposant pas des fonctionnalités tels que le contrôle de DLLs, le blocage d’injection de threads ou encore la protection contre le contournement de la pile TCP/IP n’offrent aucune protection contre les malwares utilisant des techniques « récentes ».
Cependant, les failles de type injections de codes se situant au niveau de l’OS et non du réseau, il pourrait paraître légitime que les éditeurs de firewall personnel estime que la gestion de ces failles n’est pas de leur ressort. Des outils tels que [11] ProcessGuard (Windows) ou [12] Systrace (Linux) sont spécialisés dans la gestion des droits inter-processus et proposent un grand nombre de fonctionnalités permettant de bloquer les malwares utilisant l’injection de code, l’installation de kernel-mode driver etc...
LNS, quant à lui, offre une excellente protection si tout ces modules sont activés. Il était même le firewall permettant de parer le plus efficacement les leaktests lors de la période de test (Mai 2004). Cependant, les éditeurs concurrents rattrapent leur retard et intègrent de plus en plus souvent le même type de protection.
7 Sources
• Targeted Windows OS and Application Host Integrity and Auditing [1]
http://home.nycap.rr.com/ practical/Host%20Integrity%20and%20Auditing.pdf
• “Processes and Threads functions” MSDN Microsoft [2]
http://msdn.microsoft.com/library/default.asp?url=/library/en- us/dllproc/base/process_and_thread_functions.asp
• Windows Kernel Overview [3]
http://www.i.u-tokyo.ac.jp/ss/lecture/new-documents/Lectures/00- WindowsKernelOverview/WindowsKernelOverview.pdf
• “Cheval de troie furtif sous Windows : mécanisme d’injection de code” [4]
Magazine MISC n°10, p. 50
• “Three ways to inject your code into another process“ [5]
http://www.codeproject.com/threads/winspy.asp
• “Advanced communication techniques of remote access Trojan horses” [6]
http://www.giac.org/practical/GSEC/Candid_Wueest_GSEC.pdf
• Site Web : “Firewall Leak Tester” [7]
http://www.firewallleaktester.com
• ”Inside Microsoft Windows 2000 – Third Edition” [8]
David A. Solomon & Mark E. Russinovich, ISBN 0-7356-0588-2
• “Pénétrations de réseaux et backdoors furtives” [9]
Linux Magazine HS n°12, p. 62
• SysInternals Freeware [10]
http://www.sysinternals.com
• Site de l’éditeur du logiciel ProcessGuard [11]
http://www.diamondcs.com.au/processguard/
• Site des concepteurs du logiciel Systrace [12]
http://www.citi.umich.edu/u/provos/systrace/
