Exercice 1 : COURS
(SAVOIR / 5 pts) Complète les phrases avec le bon mot.
Il faut que le circuit électrique forme une boucle ……….pour permettre la circulation d'un courant électrique.
La pile est un ………. car elle ……….. de l’énergie électrique. Le moteur, une lampe ou une résistance sont des ………....
Les matériaux qui laissent passer le courant électrique sont des ……….Inversement, ceux qui ne le laissent pas passer sont des ……….
Un interrupteur se comporte comme un isolant quand il est………...Un interrupteur se comporte comme un conducteur quand il est ………
Une photopile transforme l’énergie……… en énergie………Exercice 2 : (APPLIQUER / 5 pts)
Voici 4 montages électriques. La lampe a une tension nominale (ou d’utilisation) de 4V et la pile a une tension de 4,5V.
1/ Quel montage correspond à un court-circuit de la pile ? Représente le
schéma
électrique correspondant avec les symboles. ( /1,5)……….
………...
2/ Que peut-il se passer dans ce montage en court-circuit ? ( /0,5)
………
………
3/ Pour chacun des autres montages, tu dois dire si la lampe est allumée ou pas et POURQUOI ( /3)
Montage ……. : ………...
………
Montage ……. : ………...
………
Montage ……. : ………...
………
Exercice 3 : (Raisonner / 4 pts)
On réalise le circuit de la page suivante : les « tiges » A ou B sont parfois isolantes, parfois conductrices. Selon les matériaux on obtient les résultats suivants :
Nom, prénom, classe :

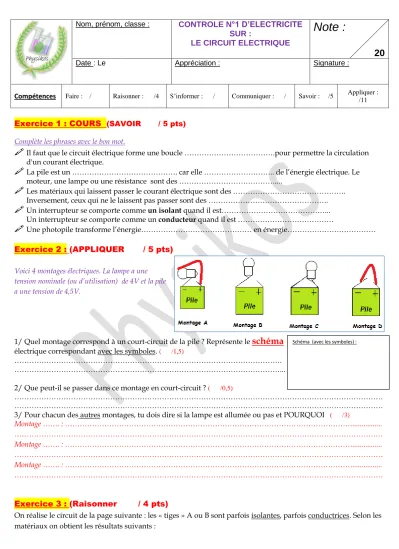

CONTROLE N°1 D’ELECTRICITE SUR :
LE CIRCUIT ELECTRIQUE
Note :
20
Date : Le Appréciation : Signature :
Compétences Faire : / Raisonner : /4 S’informer : / Communiquer : / Savoir : /5 Appliquer : /11
Schéma (avec les symboles) :
Tony Leparoux, professeur de physique-chimie.
1/ Quels sont les matériaux qui laissent passer le courant parmi la laine, l’aluminium, le zinc et le caoutchouc ? Pas de justification, pas de phrases = pas de points ( /2)
………
………
………
2/ Quels sont donc les matériaux conducteurs ? Les matériaux isolants ?(parmi la laine, l’aluminium, le zinc et le caoutchouc)( /1)
Conducteurs : ……….
Isolants : ……….
3/ Repasse en vert la chaine de conducteurs dans cette lampe (c’est le chemin que prend le courant dans la lampe)( /1)
Exercice 4 : (APPLIQUER / 6 pts)
1/ Ecris dans le tableau les symboles des composants électriques. ( /2)
Lampe Pile Interrupteur ouvert Interrupteur fermé Moteur
2/ Fais le schéma avec les symboles du circuit ci-contre (Les lampes sont allumées) : ( /1,5)
3/ Quels dipôles contient ce circuit ? Justifie ta réponse. ( /1,5)
………
………
……… ………
4/ On remplace successivement chacun des 4 composants (pile, interrupteur et les deux lampes) par une pièce de monnaie en métal. Aura-t-on toujours une lampe allumée ? Justifie ta réponse. ( /2)
………
………
……… ………
Matériau de la tige A Matériau de la tige B La lampe brille-t-elle ?
Laine Aluminium Non
Aluminium zinc Oui
caoutchouc zinc Non
Laine Caoutchouc Non
Schéma (avec les symboles) : Tige A
Tige B
