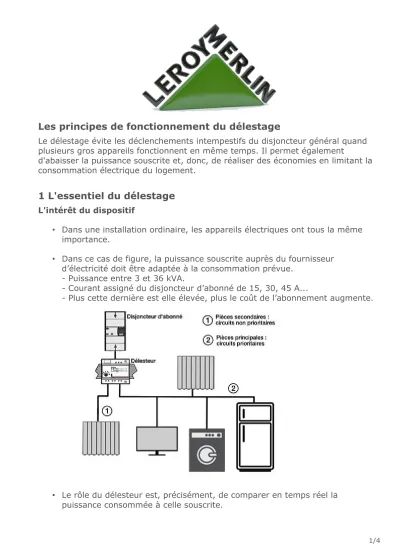

Les principes de fonctionnement du délestage
Le délestage évite les déclenchements intempestifs du disjoncteur général quand plusieurs gros appareils fonctionnent en même temps. Il permet également
d'abaisser la puissance souscrite et, donc, de réaliser des économies en limitant la consommation électrique du logement.
1 L'essentiel du délestage
L'intérêt du dispositif
• Dans une installation ordinaire, les appareils électriques ont tous la même importance.
• Dans ce cas de figure, la puissance souscrite auprès du fournisseur d’électricité doit être adaptée à la consommation prévue.
- Puissance entre 3 et 36 kVA.
- Courant assigné du disjoncteur d’abonné de 15, 30, 45 A...
- Plus cette dernière est elle élevée, plus le coût de l’abonnement augmente.
• Le rôle du délesteur est, précisément, de comparer en temps réel la puissance consommée à celle souscrite.
1/4
• Les heures de pointe, en soirée par exemple, coïncident avec la préparation des repas (plaque de cuisson, four), un bain ou une douche pour chaque membre de la famille (ballon ECS sans tarification heures creuses), l’utilisation de la TV et d’équipements informatiques, etc.
Pour éviter une surconsommation, le délesteur coupe temporairement des lignes jugées non prioritaires avant que le disjoncteur général ne déclenche.
Il s’agit en général des circuits de radiateurs électriques de pièces inutilisées à ce moment de la journée (chambres, entrée...).
• Le courant est rétabli dès que la consommation retrouve un niveau normal.
Bon à savoir: le délestage est une solution pratique autant qu’économique dans les logements dont l’alimentation électrique est sous-dimensionnée par rapport aux consommations actuelles.
Plusieurs types de délesteurs
• Il existe différents modèles à 2, 3, 4 voies… en monophasé, triphasé ou mixtes, selon le courant à gérer.
Ils sont pour la plupart compatibles avec les compteurs électromagnétiques (ancien système) aussi bien qu'électroniques.
• Le choix se fait en fonction des besoins des utilisateurs, des priorités et du mode de fonctionnement des arrêts de circuits (voir ci-après).
• Le délesteur est un gros module qui s’installe dans le tableau de répartition.
Son encombrement correspond à celui de 3 ou 4 disjoncteurs divisionnaires.
• Sur le dessus, on trouve les entrées des bornes d'arrivée des câbles d’alimentation (neutre et phase ) provenant du disjoncteur d’abonné.
2/4
• La façade de l'appareil comporte le dispositif de réglage des plages d'intensité, de 5 ou 15 à 90 A.
Ce bouton ou curseur est associé à des voyants lumineux, de nombre équivalent aux circuits non prioritaires.
• Les sorties des circuits à gérer sont (logiquement) placées en dessous.
Bon à savoir: les modèles avec sorties TOR (tout ou rien) demandent à être
relayés par des contacteurs de puissance, où se raccordent les sorties des circuits à commander. D'autres disposent de sorties « fil pilote » permettant de se passer des contacteurs.
2 Les modes de délestage
Un délesteur peut desservir indépendamment plusieurs groupes d’appareils. Le choix du modèle dépend aussi de la manière de gérer le délestage.
• Il faut au préalable fixer un ordre de priorité, que l'appareil va mémoriser.
• Cela permet d’éviter que des équipements ne soient mis à l'arrêt au moment où l'on en a besoin : par exemple, le chauffage de la salle de bain à l'heure de la toilette ou celui du séjour en fin de journée.
3 possibilités de pilotage
• Hiérarchisé en cascade : il s’effectue de façon sélective : d’abord le circuit 1, puis le 2 si besoin, et ainsi de suite…
• Cyclique : il se fait par rotation, évite de pénaliser toujours les mêmes appareils (contrainte inhérente au mode cascade).
• Tournant ou cascadocyclique : cette méthode est combinaison des précédentes.
On sélectionne l’une ou l’autre formule suivant la consommation du moment, afin de maintenir un confort d’utilisation maximum.
Exemple de raccordement
• Le délesteur se place en tête de rangée.
• En délestage tournant 3 voies, il permute périodiquement les alimentations en cas de surconsommation prolongée.
• Les trois groupes d’appareils sont alimentés à tour de rôle, de manière à garantir un minimum de confort dans chacune des zones.
• Si le délestage d’une seule voie est insuffisant, les deux non prioritaires peuvent être coupées le temps de revenir à une consommation normale.
3/4
Bon à savoir: chaque modèle de délesteur propose un mode de réglage adapté à l’installation qu’il commande. Il suffit de se reporter à la notice d’emploi de
l’appareil, qui détaille les différentes possibilités.
