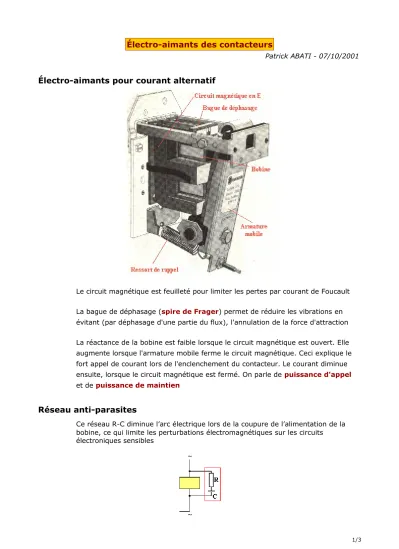

Électro-aimants des contacteurs

Patrick ABATI - 07/10/2001

Électro-aimants pour courant alternatif

Le circuit magnétique est feuilleté pour limiter les pertes par courant de Foucault La bague de déphasage (spire de Frager) permet de réduire les vibrations en évitant (par déphasage d'une partie du flux), l'annulation de la force d'attraction La réactance de la bobine est faible lorsque le circuit magnétique est ouvert. Elle augmente lorsque l'armature mobile ferme le circuit magnétique. Ceci explique le fort appel de courant lors de l'enclenchement du contacteur. Le courant diminue ensuite, lorsque le circuit magnétique est fermé. On parle de puissance d'appel et de puissance de maintien

Réseau anti-parasites

Ce réseau R-C diminue l’arc électrique lors de la coupure de l’alimentation de la bobine, ce qui limite les perturbations électromagnétiques sur les circuits électroniques sensibles

1/3

(2)

Électro-aimants pour courant continu

Le circuit magnétique est massif, en fer doux

Des rondelles en matériau non magnétique permettent l'anti-rémanence du circuit magnétique et l'ouverture rapide du contacteur

La force d'attraction est supérieure en courant continu (environ le double)

Diode de roue-libre

Branchée en parallèle inverse sur la bobine en courant continu, elle permet la démagnétisation du circuit magnétique

Résistance d’économie

En courant continu, elle est mise en série avec la bobine, lors de la fermeture du contacteur et limite le courant à la valeur de maintien

2/3

(3)

Auto-alimentation d’un contacteur

Verrouillage électrique

Il empêche l'alimentation simultanée des bobines de deux contacteurs qui ne doivent pas être enclenchés en même temps. Exemple: inverseur de sens de rotation d'un moteur asynchrone triphasé. La fermeture simultanée des deux contacteurs provoquerait un court-circuit entre phases

Verrouillage mécanique

La fonction est la même. Les contacteurs sont liés mécaniquement et ne peuvent s'enclencher simultanément. Ce dispositif est plus sûr que le précédent. On trouve souvent les deux dispositifs associés afin de garantir une sécurité maximale

3/3
