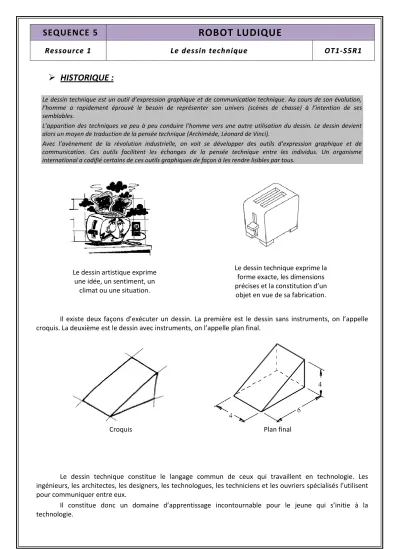

HISTORIQUE :
Le dessin technique est un outil d’expression graphique et de communication technique. Au cours de son évolution, l’homme a rapidement éprouvé le besoin de représenter son univers (scènes de chasse) à l’intention de ses semblables.
L’apparition des techniques va peu à peu conduire l’homme vers une autre utilisation du dessin. Le dessin devient alors un moyen de traduction de la pensée technique (Archimède, Léonard de Vinci).
Avec l’avènement de la révolution industrielle, on voit se développer des outils d’expression graphique et de communication. Ces outils facilitent les échanges de la pensée technique entre les individus. Un organisme international a codifié certains de ces outils graphiques de façon à les rendre lisibles par tous.
Il existe deux façons d’exécuter un dessin. La première est le dessin sans instruments, on l’appelle croquis. La deuxième est le dessin avec instruments, on l’appelle plan final.
Le dessin technique constitue le langage commun de ceux qui travaillent en technologie. Les ingénieurs, les architectes, les designers, les technologues, les techniciens et les ouvriers spécialisés l’utilisent pour communiquer entre eux.
Il constitue donc un domaine d’apprentissage incontournable pour le jeune qui s’initie à la technologie.
Le dessin artistique exprime une idée, un sentiment, un
climat ou une situation.
Le dessin technique exprime la forme exacte, les dimensions précises et la constitution d’un
objet en vue de sa fabrication.
Croquis Plan final
SUPPORT DU DESSIN TECHNIQUE
Les dessins sont le plus souvent exécutés sur des calques pré-imprimés ou imprimés en sortie d’un logiciel de D.A.O. (Dessin Assisté par Ordinateur) sur du papier à dessin.
Ces supports ont des dimensions normalisées :
Format A4 : 210 x 297 (mm)
Format A3 : 297 x 420 (mm)
Format A2 : 420 x 594 (mm)
Format A1 : 594 x 840 (mm)
Format A0 : 840 x 1188 (mm) surface : 1 m²
Pour des dessins de dimensions supérieures le papier est utilisé en bande et sur mesure.
LES ECHELLES
Lorsque les objets sont grands (immeubles, bateaux, automobiles) ou petits (montres, circuits électroniques, ...) il est nécessaire de faire des réductions ou des agrandissements pour les représenter.
Inscrite dans le cartouche, l’échelle indique donc le rapport entre les dimensions de l’objet dessiné avec celles de l’objet réel.
L’échelle 1 (ou 1 : 1) présente l’avantage de visualiser l’objet à définir en vraie grandeur (VG), sans réduction et sans agrandissement.
Les valeurs recommandées sont :
Vraie grandeur 1 : 1
Réduction 1 : 2 – 1 : 5 – 1 : 10 – 1 : 20 – 1 : 50 – 1 : 100 – 1 : 200 – etc..
Agrandissement 2 : 1 – 5 : 1 – 10 : 1 – 50 : 1 – etc..
Echelle 2 : 1 Echelle 1 : 10
TYPES DE DESSINS
LA PROJECTION ORTHOGONALE :
Les dessins prennent toutes sortes de formes qui se résument aux suivantes :
• le dessin d’illustration en 3D (isométrique, perspective);
• le dessin en 3D en vue éclatée;
• le dessin d’ensemble;
• le dessin de détails (projections orthogonales en 2D);
• les schémas, qui constituent également une forme de dessin technique aux normes moins répandues et moins normalisées.
LA COTATION
LE CARTOUCHE
Le cartouche est en quelque sorte la carte d'identité du dessin.
On doit inscrire à l’intérieur au minimum les informations suivantes :
Le nom de l’objet dessiné.
Le nom de l’entreprise.
L’échelle du dessin.
Le format de la feuille.
Le symbole de disposition des vues.
Le nom du dessinateur.
La date d’exécution du dessin.
Exemple de cartouche.
LA NOMENCLATURE
Elle est liée à un dessin d’ensemble, elle dresse la liste complète de toutes les pièces détachées composant le mécanisme dessiné sur ce dessin d’ensemble.
Chaque élément est répertorié, numéroté, classé. Touts les renseignements nécessaires le concernant sont indiqués.
Exemple de nomenclature.
Rep : C’est le numéro de repère de la pièce concerné
Nb : Le nombre de pièces similaires portant le même numéro de repère
Désignation : Terme technique désignant la pièce
Matière
Observation : possibilité de plans annexes, traitement, ….
Le tableau de nomenclature se place généralement au dessus du cartouche.
