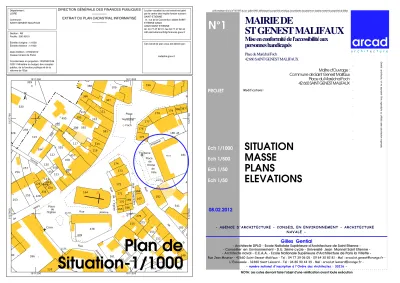

Plan de Situation-1/1000
conformément à la loi n° 92 597 du 1er juillet 1992, définissant la propriété artistique, les présents documents et dessins restent la propriété de Gilles
Gential architecte, et ne sauraient être reproduits ou utilisés sans autorisation expresse.
N°1
Ech 1/1000
08.02.2012 PROJET
- AGENCE D'ARCHITECTURE - CONSEIL EN ENVIRONNEMENT - ARCHITECTURE NAVALE -
Gilles Gential
- Architecte DPLG - Ecole Natiolale Supérieure d'Architecture de Saint Etienne - - Conseiller en Environnement - D.U. 3ème cycle - Université Jean Monnet Saint Etienne - - Architecte naval - C.E.A.A. - Ecole Nationale Supérieure d'Architecture de Paris la Villette -
MAIRIE DE !
ST GENEST MALIFAUX !
Mise en conformité de l'accessibilité aux ! personnes handicapés !
!
Place du Maréchal Foch!
42 660 SAINT GENEST MALIFAUX
Maître d'Ouvrage : Commune de Saint Genest Malifaux Place du Maréchal Foch 42 660 SAINT GENEST MALIFAUX
SITUATION MASSE
PLANS
ELEVATIONS
Modifications :
arcad
a r c h i t e c t u r e
NOTA: Les cotes devront faire l'objet d'une vérification avant toute exécution
Rue Jean Meunier - 42660 Saint Genest Malifaux - Tel : 04 77 39 06 05 - 09 64 30 82 81 - Mel : arcad.st.genest@orange.fr - L'Escoussée - 32380 Saint Léonard - Tel : 06 80 90 44 39 - Mel : arcad.st.leonard@orange.fr -
- numéro national d'inscription à l'Ordre des Architectes : 33216 -
Ech 1/500
Ech 1/50
Ech 1/50
DIRECTION GÉNÉRALE DES FINANCES PUBLIQUES
---
EXTRAIT DU PLAN CADASTRAL INFORMATISÉ
---
Département : LOIRE Commune :
SAINT-GENEST-MALIFAUX
Section : AB Feuille : 000 AB 01 Échelle d'origine : 1/1000 Échelle d'édition : 1/500 Date d'édition : 07/02/2012 (fuseau horaire de Paris)
Coordonnées en projection : RGF93CC46
Le plan visualisé sur cet extrait est géré par le centre des impôts foncier suivant :
SAINT-ETIENNE
8, rue de la Convention 42023 SAINT- ETIENNE 42023
42023 SAINT ETIENNE
tél. 04 77 47 62 31 -fax 04 77 47 62 44 cdif.saint-etienne@dgi.finances.gouv.fr
Cet extrait de plan vous est délivré par :
cadastre.gouv.fr
©2011 Ministère du budget, des comptes publics, de la fonction publique et de la réforme de l’Etat
1811300
1811300
1811350
1811350
1811400
1811400
5127600 5127600
5127650 5127650
5127700 5127700
Plan de Masse - 1/500
Remarque SOCOTEC 6 et 21
Aménagement de deux places accessibles
et pose de deux panneaux
précisant les entrées de la salle polyvalente et de la Mairie
PP 73
PP 73
PP 93
6 Hts de 17,5Ht G=28
6 Hts de 17,5Ht G=28
8 Hts de 17,5Ht G=28 8 7 6 5 4 3 9
10 11 12 13 14
15 16 17 18 19 20
PP 73
PV 73 PP 63 PP 63
EU
DIRECTION GÉNÉRALE DES FINANCES PUBLIQUES
---
EXTRAIT DU PLAN CADASTRAL INFORMATISÉ
---
Département : LOIRE Commune :
SAINT-GENEST-MALIFAUX
Section : AB Feuille : 000 AB 01 Échelle d'origine : 1/1000 Échelle d'édition : 1/500 Date d'édition : 07/02/2012 (fuseau horaire de Paris)
Coordonnées en projection : RGF93CC46
Le plan visualisé sur cet extrait est géré par le centre des impôts foncier suivant :
SAINT-ETIENNE
8, rue de la Convention 42023 SAINT- ETIENNE 42023
42023 SAINT ETIENNE
tél. 04 77 47 62 31 -fax 04 77 47 62 44 cdif.saint-etienne@dgi.finances.gouv.fr
Cet extrait de plan vous est délivré par :
cadastre.gouv.fr
©2011 Ministère du budget, des comptes publics, de la fonction publique et de la réforme de l’Etat
Etat des Lieux niveau 1 - 1/50
N
S E
O
718
433319
416
413339
137 137
137
PALIER
carrelage granito +350
sanit.1
salle de réunion salle du conseil
Remarque SOCOTEC 9
Remarque SOCOTEC 10
Remarque SOCOTEC 12
Remarque SOCOTEC 15 et 17
Remarque SOCOTEC 14 Remarque SOCOTEC 11
8 7 6 5 4 3 9
10 11
8 Hts de 17,5Ht G=28
PV 83
PP 83 PP 83
PV 93 PV 9
3
PP 83
PP 73
PV 93
PV 73 PP 83PP 83
PP 73 EU
2 1
Etat des Lieux niveau 0 - 1/50
N
S E
O
455
730
3090115 3090115
30 224 428 155 433 240 30
189
316
Remarque SOCOTEC 16
ENTREE
carrelage granito +000
salle polyvalente
sanit. personnel accueil
jardinière jardinière
2Hts de 16 env.
1Ht de 20 env.
1Ht de 15 env.
Rampe 7,5%
Rampe 7,5%
Rampe 6,5%
sanit.2
Remarque SOCOTEC 1 et 2 Remarque SOCOTEC 1 et 2
Remarque SOCOTEC 3
Remarque SOCOTEC 4 et 5 Remarque SOCOTEC 4 et 5
Remarque SOCOTEC et 7 Remarque SOCOTEC 8
Remarque SOCOTEC 9
Remarque SOCOTEC 10 Remarque SOCOTEC 12
Remarque SOCOTEC 7 et 13
Remarque SOCOTEC 15/17/18/19/20
Appel à la vigilance
PP 93
6 Hts de 17,5Ht G=28
6 Hts de 17,5Ht G=28
8 Hts de 17,5Ht G=28 8 7 6 5 4 3 9
10 11 12 13 14
15 16 17 18 19 20
Elevateur vertical type "Sirio"
Gaine 130x160 Cabine:
114 lg x120 prof
x200 Ht
Main courante méral laqué
Garde corps métal laqué
PP 93 PP 53
PP 93
PP 83
EU Aménagement d'un sanitaire adapté
Projet niveau 1 - 1/50
N
S E
O
332 80252 174
140
2830
142 132
156
PALIER
carrelage granito Hsp =298
+350
sanit.1
salle de réunion salle du conseil
Nez de marche antidérapant + contremarche
contrastée Nez de marche
antidérapant
Appel à la vigilance Appel à la vigilance
8 7 6 5 4 3 9
10 11
8 Hts de 17,5Ht G=28
PV 83
PP 83 PP 83
PP 83
PP 73 EU
2 1
2Hts de 16 env.
2Hts de 17 env.
Elevateur vertical type "Sirio"
Gaine 130x160 Cabine:
114 lg x120 prof
x200 Ht
Main courante méral laqué
Garde corps métal laqué
PV 93 PV 73
PV 93
Grille gratte-pied maille < 2cm Sas aluminium laqué
Recoupe bandeau Ht 10 sur 70 Lg
Grille gratte-pied maille < 2cm PV 93
PP 93
s
SALLE POLYVALENTE MAIRIE
Projet niveau 0 - 1/50
N
S E
O
30205
30 240 30
179
182x290Ht
148x290Ht 140
25503020
254 30
30205 3020
2550
144 160x290Ht
316
197
ENTREE
carrelage granito Hsp=310
+000
salle polyvalente
sanit. personnel accueil
jardinière jardinière
Rampe 7,5%
Rampe 7,5%
Rampe 6,5%
sanit.2
Nez de marche antidérapant + contremarche
contrastée Nez de marche
antidérapant
Nez de marche antidérapant + contremarche
contrastée
Nez de marche antidérapant + contremarche
contrastée
Rampes conservées en l'état pour raison de difficultés techniques et de bon fonctionnement actuel
