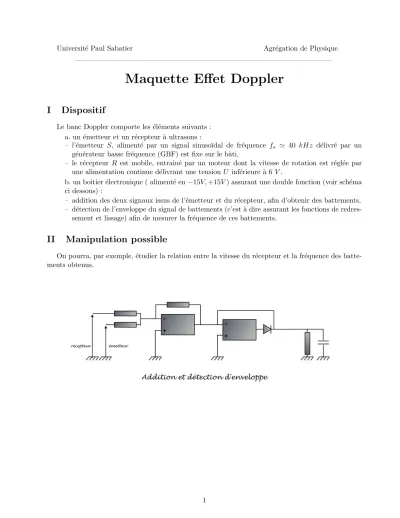

Universit´e Paul Sabatier Agr´egation de Physique
————————————————————————————————————
Maquette Effet Doppler
I Dispositif
Le banc Doppler comporte les ´el´ements suivants : a. un ´emetteur et un r´ecepteur `a ultrasons :
– l’´emetteur S, aliment´e par un signal sinuso¨ıdal de fr´equence fs ' 40 kHz d´elivr´e par un g´en´erateur basse fr´equence (GBF) est fixe sur le bˆati,
– le r´ecepteur R est mobile, entraˆın´e par un moteur dont la vitesse de rotation est r´egl´ee par une alimentation continue d´elivrant une tensionU inf´erieure `a 6V.
b. un boitier ´electronique ( aliment´e en−15V,+15V) assurant une double fonction (voir sch´ema ci dessous) :
– addition des deux signaux issus de l’´emetteur et du r´ecepteur, afin d’obtenir des battements, – d´etection de l’enveloppe du signal de battements (c’est `a dire assurant les fonctions de redres-
sement et lissage) afin de mesurer la fr´equence de ces battements.
II Manipulation possible
On pourra, par exemple, ´etudier la relation entre la vitesse du r´ecepteur et la fr´equence des batte- ments obtenus.
