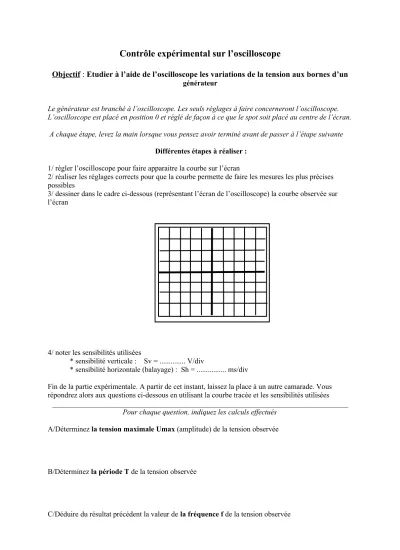

Contrôle expérimental sur l’oscilloscope

Objectif : Etudier à l’aide de l’oscilloscope les variations de la tension aux bornes d’un

générateur

Le générateur est branché à l’oscilloscope. Les seuls réglages à faire concerneront l’oscilloscope.

L’oscilloscope est placé en position 0 et réglé de façon à ce que le spot soit placé au centre de l’écran.

A chaque étape, levez la main lorsque vous pensez avoir terminé avant de passer à l’étape suivante Différentes étapes à réaliser :

1/ régler l’oscilloscope pour faire apparaitre la courbe sur l’écran

2/ réaliser les réglages corrects pour que la courbe permette de faire les mesures les plus précises possibles

3/ dessiner dans le cadre ci-dessous (représentant l’écran de l’oscilloscope) la courbe observée sur l’écran

4/ noter les sensibilités utilisées

* sensibilité verticale : Sv = ... V/div

* sensibilité horizontale (balayage) : Sh = ... ms/div

Fin de la partie expérimentale. A partir de cet instant, laissez la place à un autre camarade. Vous répondrez alors aux questions ci-dessous en utilisant la courbe tracée et les sensibilités utilisées

________________________________________________________________________________

Pour chaque question, indiquez les calculs effectués A/Déterminez la tension maximale Umax (amplitude) de la tension observée

B/Déterminez la période T de la tension observée

C/Déduire du résultat précédent la valeur de la fréquence f de la tension observée

(2)

Feuille d’évaluation : contrôle expérimental oscilloscope

savoir faire évalué table1 table2 table3 table4 table5 table6

o s c i l l o e n p o s i t i o n f o n c t i o n n e m e n t

balayage "enclenché"

utilisation des bons boutons de règlage sensibilité verticale correcte

sensibilité horizontale correcte

lecture sur oscillo de la sensibilité verticale lecture sur oscillo de la sensibilité horizontale

adéquation de la courbe tracée et de la courbe sur l'écran rapidité

NOM de l'élève

n um é r o d e t a b l e

note

1

2

3

4

5

6

savoir faire évalué table1 table2 table3 table4 table5 table6

o s c i l l o e n p o s i t i o n f o n c t i o n n e m e n t

balayage "enclenché"

utilisation des bons boutons de règlage sensibilité verticale correcte

sensibilité horizontale correcte

lecture sur oscillo de la sensibilité verticale lecture sur oscillo de la sensibilité horizontale

adéquation de la courbe tracée et de la courbe sur l'écran rapidité

NOM de l'élève

n u m é r o d e t a b l e

note

1

2

3

4

5

6
