Chapitre B.3.1.Caractéristiques générales des grandeurs périodiques

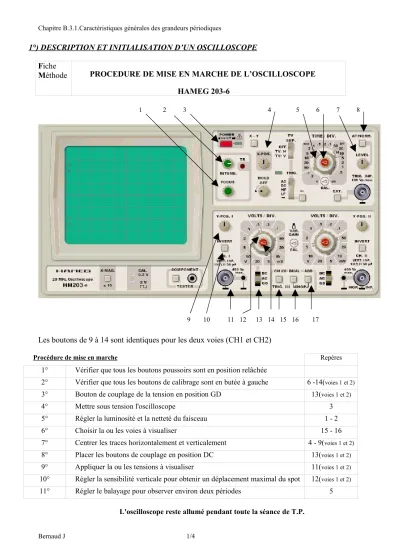

1°) DESCRIPTION ET INITIALISATION D’UN OSCILLOSCOPE Fiche
Méthode PROCEDURE DE MISE EN MARCHE DE L’OSCILLOSCOPE HAMEG 203-6
Les boutons de 9 à 14 sont identiques pour les deux voies (CH1 et CH2)
Procédure de mise en marche Repères
1° Vérifier que tous les boutons poussoirs sont en position relâchée
2° Vérifier que tous les boutons de calibrage sont en butée à gauche 6 -14(voies 1 et 2)
3° Bouton de couplage de la tension en position GD 13(voies 1 et 2)
4° Mettre sous tension l'oscilloscope 3
5° Régler la luminosité et la netteté du faisceau 1 - 2
6° Choisir la ou les voies à visualiser 15 - 16
7° Centrer les traces horizontalement et verticalement 4 - 9(voies 1 et 2)
8° Placer les boutons de couplage en position DC 13(voies 1 et 2)
9° Appliquer la ou les tensions à visualiser 11(voies 1 et 2)
10° Régler la sensibilité verticale pour obtenir un déplacement maximal du spot 12(voies 1 et 2)
11° Régler le balayage pour observer environ deux périodes 5
L'oscilloscope reste allumé pendant toute la séance de T.P.
Bernaud J 1/4
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17
Chapitre B.3.1.Caractéristiques générales des grandeurs périodiques Choix de la voie à visualiser
repère Utilisation en
mono-courbe
Sélectionner la voie reliée au circuit : voie 1 – bouton CH relâché voie 2 – bouton CH enfoncé Sélectionner cette voie comme source de déclenchement :
bouton TRIG relâché : voie 1 bouton TRIG enfoncé : voie 2
15
Utilisation bicourbe
Enfoncer le bouton DUAL
Enfoncer aussi le bouton ADD : fonctionnement en mode CHOP qui améliore le confort visuel dans la plupart des cas
16 17
Ne pas oublier de centrer les traces (“
faire le zéro ”) dans chaque cas
Fiche descriptive
Repère Nom Fonction position initiale
3 POWER Commutateur marche-arrêt
2 INTENS. Réglage de la luminosité du faisceau 1 FOCUS Réglage de la netteté du faisceau 4 X-POS Déplacement horizontal des deux traces 9 Y-POS I Déplacement vertical de la trace de la voie I
Y-POS II Déplacement vertical de la trace de la voie II
8 AT/NORM Déclenchement normal ou automatique Relâchée
7 LEVEL Réglage du niveau de déclenchement 5 TIME / DIV. Réglage de la durée de balayage
6 Calibrage du balayage en butée à gauche
13 DC-AC-GD Couplage de la tension (voie I ) GD
DC-AC-GD Couplage de la tension (voie II ) GD
12 VOLTS / DIV Sensibilité verticale (voie I ) VOLTS / DIV Sensibilité verticale (voie II )
14 Calibrage de la sensibilité (voie I ) en butée à gauche
Calibrage de la sensibilité (voie II ) en butée à gauche 11 CH I fiche BNC-entrée de la tension à visualiser (voie I )
CH II fiche BNC-entrée de la tension à visualiser (voie II)
15 CH I / II Choix de la voie à visualiser (relâchée: voie I) Relâchée 16 DUAL Visualisation d'une voie relâchée, des 2 voies
enfoncée
Relâchée
17 ADD Addition des 2 voies Relâchée
10 INVERT Inversion de la tension voie I Relâchée
INVERT Inversion de la tension voie II Relâchée
Bernaud J 2/4
Chapitre B.3.1.Caractéristiques générales des grandeurs périodiques
2°) MANIPULATION
2.1) Observer une tension de fréquence donnée, délivrée par un GBF
Mettre l’oscilloscope en marche : se reporter à la fiche méthode.
Brancher la sortie du GBF sur la voie 1.
Sélectionner le signal créneau.
Mettre l’amplitude du signal au maximum.
Régler la fréquence à 1000Hz.
Régler la base de temps de l’oscilloscope de manière à observer une ou deux périodes.
Régler la sensibilité verticale de la voie 1 pour observer un signal le plus grand possible.
Mesurer les valeurs maximale et minimale de la tension observée.
Mesurer la période de cette tension.
Relever l’oscillogramme, en y faisant figurer les calibres, et les mesures précédentes.
2.2) Observer une tension d’amplitude donnée, délivrée par un GBF
Régler le GBF de manière à observer une tension triangulaire de période T=0,5 ms, d’amplitude 2V.
Relever l’oscillogramme, avec les recommandations et les mesures précédentes.
Bernaud J 3/4
u(V)
6V
0 0.5 1 Chapitre B.3.1.Caractéristiques générales des grandeurs périodiques
2.3) Obtenir une tension périodique non symétrique avec un GBF . Couplage AC/AC+DC de l’oscilloscope
On veut obtenir la tension ci-contre :
METHODE :
a) Visualiser à l’oscilloscope la tension fournie par le GBF .
b) Régler le GBF de façon à obtenir la tension u’
symétrique :
- de même allure ( triangulaire ) ; - de même fréquence ( 1kHz ) ;
- de même amplitude “ crête à crête ”.
c) Décaler la courbe de u’ en utilisant la fonction “ offset ” de façon à obtenir u .
Relever l’oscillogramme, avec les recommandations et les mesures précédentes.
Mettre le couplage de la voie sur la position AC (repère 13). Relever cet oscillogramme sur le même graphe (utiliser une couleur différente). Que s’est-il passé ?
A quoi sert le couplage AC / DC ?
Bernaud J 4/4
u’(V )
3V
t(ms) 0 0.5 1
-3V
t(ms)
