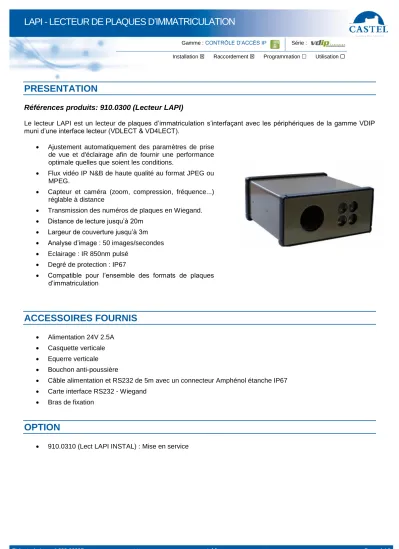

PRESENTATION
Références produits: 910.0300 (Lecteur LAPI)
Le lecteur LAPI est un lecteur de plaques d’immatriculation s’interfaçant avec les périphériques de la gamme VDIP muni d’une interface lecteur (VDLECT & VD4LECT).
Ajustement automatiquement des paramètres de prise de vue et d'éclairage afin de fournir une performance optimale quelles que soient les conditions.
Flux vidéo IP N&B de haute qualité au format JPEG ou MPEG.
Capteur et caméra (zoom, compression, fréquence...) réglable à distance
Transmission des numéros de plaques en Wiegand.
Distance de lecture jusqu’à 20m
Largeur de couverture jusqu’à 3m
Analyse d’image : 50 images/secondes
Eclairage : IR 850nm pulsé
Degré de protection : IP67
Compatible pour l’ensemble des formats de plaques d’immatriculation
ACCESSOIRES FOURNIS
Alimentation 24V 2.5A
Casquette verticale
Equerre verticale
Bouchon anti-poussière
Câble alimentation et RS232 de 5m avec un connecteur Amphénol étanche IP67
Carte interface RS232 - Wiegand
Bras de fixation
OPTION
910.0310 (Lect LAPI INSTAL) : Mise en service
Fiche technique n° 603-0099B www.castel.fr Page 2 / 6
RACCORDEMENT
Lecteur LAPI
Interface RS232 - Wiegand
(fournie)
+24V
D0 D1 Masse
TX RS232
Périphérique contrôle d’accés Vd4 Lect & VD Lect
Alimentation 24V (fournie)
Raccordement de l’alimentation du lecteur
Brancher le câble d’alimentation fourni sur le bloc d’alimentation.
Le fil marron ou rouge sur la borne + et le fil bleu ou noir sur la borne.
L’alimentation se fait en 24V. Respecter la polarité et le voltage.
Le branchement doit se faire dès le capteur installé ; à défaut, l’étanchéité n’est pas assurée.
Raccordement de l’interface RS232 - Wiegand
Cette carte permet de faire l’interface entre le lecteur (RS232) et les périphériques de contrôle d’accès VDIP (Wiegand)
Broche (de gauche à
droite)
Signal Raccordement
1 +V Fil rouge du câble alimentation 2 GND Fil noir du câble alimentation
3 D0 D0 du VD4lect ou D du VDLect
4 D1 D1 du VD4lect ou H du VDLect
5 GND Masse du VD4lect ou du VDLect
6 Rx Fil vert du lecteur, signal Rx (RS232)
Configurer la carte RS232 - Wiegand:
La carte possède 4 interupteurs DIL permettant sa configuration.
Interrupteur Fonction Configuration 26bits Configuration 37bits
1 Choix Protocol Wiegand 26 ou 37 bits ON OFF
2 Mode special Wiegand 26 bits (désactivé) ON ON
3 Tension état inactive D0 et D1 (5V) ON ON
4 Temps de presence du bit sur le bus (100µs) OFF OFF
Représentation
Configuration interface lecteur LAPI Wiegand 26bits LAPI Wiegand 37bits
Fiche technique n° 603-0099B www.castel.fr Page 3 / 6 Raccordement au réseau IP
Montez le connecteur Ethernet fourni sur un câble Ethernet et branchez le tout sur le capteur.
En cas de mauvais montage de ce connecteur, l’étanchéité ne sera pas assurée.
Fiche technique n° 603-0099B www.castel.fr Page 4 / 6
INSTALLATION
Pose verticale
Le sens de pose par défaut est vertical.
Il est possible de le poser en horizontal, dans ce cas merci de le préciser au préalable afin que la caméra interne soit pivotée le cas échéant de 90% et qu’une casquette appropriée soit fournie.
Choix de l’implantation des équipements
Pour que les performances soient optimales, le choix de l’implantation des caméras doit respecter quelques contraintes simples (contraintes angulaire, de masquage etc…).
Contraintes de distance
Les lecteurs sont spécifiés pour être utilisés à une distance comprise entre 3 et 20 mètres des véhicules que l’on souhaite contrôler. Les distances d’utilisation sont influencées par le type d’éclairage (lumière IR ou visible) et par le type de caméra (noir&blanc ou couleur) ainsi que par la taille des plaques du pays (plus elles sont petites, moins la distance maximale est importante).
Contraintes angulaires
L’implantation des capteurs conduit de manière presque systématique à une angulation latérale (pour éviter que les caméras ne soient sur le chemin des véhicules) et à une angulation verticale (pour éviter un aveuglement par les phares ou pour éviter que les passants n’aient accès aux caméras).
Ces angulations conduisent à une déformation de l’image de la plaque des véhicules et à une augmentation de la vitesse apparente de passage des véhicules dans l’image qui peuvent être nuisibles à l’efficacité du système et doivent donc être limitées.
Dans la pratique, il est recommandé de ne pas dépasser une angulation verticale supérieure à environ 30°
De même, il est recommandé de réduire au minimum l’angulation latérale (25° environ) en implantant de manière systématique les caméras le plus proche possible de la chaussée où circulent les véhicules, dans la limite des précautions rendues nécessaires par les risques de détérioration des capteurs ou de leur mât de support par les véhicules contrôlés.
Lorsque la prise de vue se fait sur une voie à double sens, il faut privilégier une implantation des caméras du coté qu’elles doivent respectivement contrôler afin d’éviter d’une part une angulation latérale trop forte et d’autre part que des véhicules circulant sur la voie opposée ne masquent les plaques des véhicules à contrôler.
Contraintes de spécialisation
La contrainte de spécialisation repose sur les deux principes suivants :
Un lecteur ne peut correctement contrôler qu’une voie à la fois. Par conséquent, si deux voies parallèles doivent être contrôlées, il faut prévoir un second lecteur.
Un lecteur ne peut servir à la fois à contrôler les plaques minéralogiques et à fournir des images contextuelles de l’environnement du véhicule.
Fiche technique n° 603-0099B www.castel.fr Page 5 / 6 Par définition, pour que la plaque puisse être lue par le système, elle doit être visible par les capteurs. L’emplacement du lecteur doit donc être choisi afin de limiter au maximum tout risque d’occultation des plaques par un autre objet au moment où celles-ci doivent être lues.
Le problème le plus courant provient de « l’empilement » des véhicules rendant non lisible la plaque d’un véhicule cachée par le véhicule qui le précède. Pour éviter ce risque, il est recommandé d’une part de filmer les véhicules par l’avant et d’autre part de prévoir une prise de vue plongeante verticalement, dans la limite des contraintes d’angulation indiquées plus loin dans le présent document.
En cas de présence d’une barrière, et toujours afin de limiter les risques « d’empilement », la prise de vue doit se faire dans les 3 mètres précédant la barrière.
En l’absence de barrière d’accès, le lieu d’implantation des caméras est généralement plus libre.
Le même principe général prévaut néanmoins et il faut choisir le lieu d’implantation de manière à éviter tout risque d’occultation permanente ou temporaire (véhicules en stationnement, croisement de véhicules, piétons, végétation…).
Contraintes de protection physique
Les risques de détérioration des capteurs peuvent être liés à des actes de malveillance (vols, dégradations) ou à la maladresse des conducteurs des véhicules contrôlés.
La meilleure méthode pour éviter tout risque de détérioration consiste à implanter les caméras en hauteur, hors de portée des passants, et hors de la chaussée où circulent les véhicules (dans la limite des contraintes angulaires).
Contrainte d’horizontalité
Bien que la technologie soit tolérante en ce qui concerne la présentation des plaques dans l’image, il est préférable que celles-ci se présentent bien horizontales. Pour ce faire, et sauf à ce que les capteurs soient installés exactement à l’aplomb des voies contrôlées, il est indispensable que les lecteurs soient installés sur des supports permettant une orientation dans les trois dimensions afin de corriger les défauts d’horizontalité liés à l’angle latéral ou à la pente de la route.
Contrainte de lisibilité : prise des plaques par l’avant
La technologie permet de lire les plaques à l’avant comme à l’arrière des véhicules. Toutefois, il est toujours préférable de lire les plaques par l’avant. Les performances sont en effet moins élevées sur l’arrière pour les raisons suivantes:
Plaques en moins bon état ou plus sales à l’arrière.
Plaques fréquemment enfoncées dans le châssis (notamment pour les poids lourds) et donc non visibles en totalité.
Plaques amovibles et donc fixée au moyen de dispositif gênant pour la lecture des plaques (notamment pour les poids lourds).
Positionnement de la plaque dans l’image plus aléatoire.
Présence éventuelle de plusieurs plaques (notamment pour les poids lourds).
Etc…
Fixation des équipements sur leurs supports Les éléments fournis pour la fixation:
Equerres de fixation.
Bras de support (qui se fixe sur les boîtiers de protection ou sur les équerres et peut servir de passage des câbles pour en assurer la protection).
Protection de l'environnement :
Eliminez ce produit conformément aux règlements sur la préservation de l'environnement.
Fiche technique n° 603-0099B www.castel.fr Page 6 / 6
CASTEL : Z.I. Saint Lambert des Levées - 49412 SAUMUR Cedex – France Tél. : (+33) 02.41.40.41.40 - Fax : (+33) 02.41.40.41.49
Photos et document non contractuels. Dans un souci constant d’amélioration, CASTEL se réserve la possibilité d’apporter toute modification jugée utile.
UTILISATION
Activation de la fonctionnalité RS232-Wiegand pour le lecteur LAPI
A l’aide du logiciel VSS, activer le mode « Export vers RS232 » disponible dans les paramètres du lecteur.
Activation de la fonctionnalité "Gestion de plaque" pour CASTEL Accès (cf manuel utilisateur CASTELAcces) Dans le fichier « system.xml », configurer les balises suivantes :
<licence_plate>
<active>false</active>
<technology>Wiegand26Bits</ technology >
</ licence_plate >
active :
↘ « true » : La fonctionnalité "Gestion de plaque" est activée. Il est alors possible d'associer une plaque à une fiche personnelle.
↘ « false » : La fonctionnalité "Gestion de plaque" n'est pas activée.
technology :
↘ « Wiegand26Bits » : L'interface entre la caméra et le lecteur est de type Wiegand 26 bits.
↘ « Wiegand37Bits » : L'interface entre la caméra et le lecteur est de type Wiegand 37 bits.
(Préconisé)
CARACTERISTIQUES TECHNIQUES
Caractéristiques électroniques
Bus de communication :
↘ Ethernet 100Mbit/s TCP-IP IPV4, RS232
↘ Wiegand 26 ou 37bits
Alimentation—Consommation :
↘ 24VDC - 24W
Homologation/Certification :
↘ CEM EN 55022, EN 61000,
↘ Sécurité photobiologique IEC62471
↘ Environmental TR2130C
MTBF : 56 000 heures minimum Caractéristiques mécaniques
Connectique : PushPull étanche IP67
Température :
↘ -20° à +55°C en "démarrage"
↘ -40° à +55°C en "fonctionnement"
Boitier : Inox IP67 ignifugé RAL 7048
Dimensions (mm) : 158 (L) x 154 (P) x 75 (H)
Poids : 2.2 kg Caractéristiques vidéo
Optique : Zoom optique pilotable x10
Fréquence :50 images/seconde
Eclairage :IR 850nm pulsé
Compression :JPEG/MPEG
Réglages : Bitrate, GOP, fréquence
