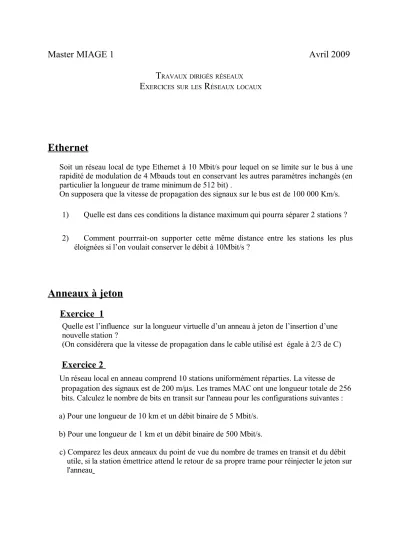

Master MIAGE 1 Avril 2009 T
RAVAUXDIRIGÉSRÉSEAUXE
XERCICESSUR LESR
ÉSEAUXLOCAUXEthernet
Soit un réseau local de type Ethernet à 10 Mbit/s pour lequel on se limite sur le bus à une rapidité de modulation de 4 Mbauds tout en conservant les autres paramètres inchangés (en particulier la longueur de trame minimum de 512 bit) .
On supposera que la vitesse de propagation des signaux sur le bus est de 100 000 Km/s.
1) Quelle est dans ces conditions la distance maximum qui pourra séparer 2 stations ? 2) Comment pourrrait-on supporter cette même distance entre les stations les plus
éloignées si l’on voulait conserver le débit à 10Mbit/s ?
Anneaux à jeton
Exercice 1
Quelle est l’influence sur la longueur virtuelle d’un anneau à jeton de l’insertion d’une nouvelle station ?
(On considérera que la vitesse de propagation dans le cable utilisé est égale à 2/3 de C)
Exercice 2
Un réseau local en anneau comprend 10 stations uniformément réparties. La vitesse de propagation des signaux est de 200 m/µs. Les trames MAC ont une longueur totale de 256 bits. Calculez le nombre de bits en transit sur l'anneau pour les configurations suivantes : a) Pour une longueur de 10 km et un débit binaire de 5 Mbit/s.
b) Pour une longueur de 1 km et un débit binaire de 500 Mbit/s.
c) Comparez les deux anneaux du point de vue du nombre de trames en transit et du débit utile, si la station émettrice attend le retour de sa propre trame pour réinjecter le jeton sur l'anneau
Exercice 3
Un réseau local en anneau comprend 50 stations uniformément réparties. Le débit binaire est de 4 Mbit/s. Les trames MAC ont une longueur totale de 512 bits, dont 32 bits sont utilisés par le protocole LLC.
1) Quel est le débit minimal garanti à chaque station ?
2) Peut-on transmettre de la parole numérisée sur ce réseau ?
