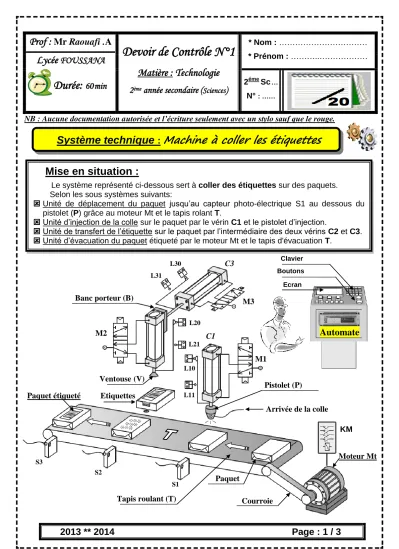

2013 ** 2014 Page : 1 / 3 Mise en situation :

Le système représenté ci-dessous sert à coller des étiquettes sur des paquets.

Selon les sous systèmes suivants:

 Unité de déplacement du paquet jusqu’au capteur photo-électrique S1 au dessous du pistolet (P) grâce au moteur Mt et le tapis rolant T.

 Unité d’injection de la colle sur le paquet par le vérin C1 et le pistolet d’injection.

 Unité de transfert de l’étiquette sur le paquet par l’intermédiaire des deux vérins C2 et C3.

 Unité d’évacuation du paquet étiqueté par le moteur Mt et le tapis d'évacuation T.

C2

L10

KM

L11 L30 L31

L20

L21

M2

M3

S1 S2

S3

C1 C3

Courroie Paquet

Tapis roulant (T)

Pistolet (P) Ventouse(V)

Etiquettes

Arrivée de la colle Paquet étiqueté

Banc porteur (B)

L10

M1

Moteur Mt

Automate

Clavier

Ecran Boutons

NB : Aucune documentation autorisée et l’écriture seulement avec un stylo sauf que le rouge.

* Nom : ………

* Prénom : ………..………

Devoir de Contrôle N°1

Matière : Technologie

2^ème année secondaire (Sciences)

Prof :

Mr Raouafi .A

Lycée

FOUSSANA

Durée:

60min ²^éme^Sc^…

N° : ……

Système technique :

Machine à coller les étiquettes

(2)

2013 ** 2014 Page : 2 / 3

 TRAVAIL DEMANDE :

1-

Modélisation du système :

a. Déterminer le type de la matière d’œuvre:

Énergie Matière Information

b. Compléter les phrases suivantes :

 Le moteur convertit ………..………. en ……….………….

 Le vérin convertit ………..………..…………. en ………..………….

c. Établir le modèle fonctionnel global du système:

d. Établir le modèle fonctionnel de l’automate programmable :

e. Compléter le tableau suivant :

UNITE COMPOSANTS

………..………. Moteur Mt et le tapis rolant T Unité d’injection de la colle ………..……….

………..………. Les deux vérins C2 et C3 Unité d’évacuation du paquet ………..……….

2-

Analyse descendante :

 Compléter l’actigramme de niveau A0 relatif à la machine à coller les étiquettes de supports en tôlesur la page suivante :

Automate programmable

………..………

………..

………….……

………..

...

……...… ……...…

……...…

………..

……….. ………..

………

…………...

………..…..……

………..………

…….

………

…

…………...

………

………..

(3)

2013 .. 2014 Page : 3 / 3

……...…

…...

Programme

……...…

…...

……….……..

……...……...

………...……….

Unité de déplacement

…..…. + …..….

…….

..

……...…………...

………..

………...…

…...

………..

……...…….

..

……...…….

..

………..

Information sur l’injection de la colle

………...…………

……..

………...…………

……..

………...…………

……..

……..………

………..

…………

………...

Evacuer le paquet étiqueté

………

………..……..

…………...…

…….………..

………..……

………..

..……... ……...……..

.

Colle
