Devoir de Contrôle N°1

2014 ** 2015 Page : 1 / 4 Mise en situation :

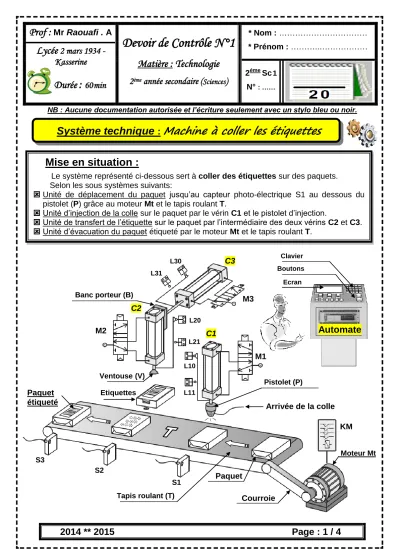

Le système représenté ci-dessous sert à coller des étiquettes sur des paquets.

Selon les sous systèmes suivants:

 Unité de déplacement du paquet jusqu’au capteur photo-électrique S1 au dessous du pistolet (P) grâce au moteur Mt et le tapis roulant T.

 Unité d’injection de la colle sur le paquet par le vérin C1 et le pistolet d’injection.

 Unité de transfert de l’étiquette sur le paquet par l’intermédiaire des deux vérins C2 et C3.

 Unité d’évacuation du paquet étiqueté par le moteur Mt et le tapis roulant T.

NB : Aucune documentation autorisée et l’écriture seulement avec un stylo bleu ou noir.

* Nom : ………

* Prénom : ………..………

Devoir de Contrôle N°1

Matière : Technologie 2 ^ème année secondaire ( Sciences ) Prof : Mr Raouafi . A

Lycée 2 mars 1934 - Kasserine

Durée : 60 min

2 ^éme Sc 1 N° : ……

Système technique : Machine à coller les étiquettes

C2

L10

KM

L11 L30 L31

L20

L21

M2

M3

S1 S2

S3

C1 C3

Courroie Paquet

Tapis roulant (T)

Pistolet (P) Ventouse (V)

Etiquettes

Arrivée de la colle Paquet

étiqueté

Banc porteur (B)

L10

M1

Moteur Mt

Automate

Clavier

Ecran Boutons

C2

2014 ** 2015 Page : 2 / 4

 TRAVAIL DEMANDE :

A- Modélisation du système :(10 pts)

1. Déterminer le type de la matière d’œuvre : (0.5 pts)

Énergie Matière Information

2. Établir le modèle fonctionnel global du système : (2.75 pts)

3. Établir le modèle fonctionnel de l’automate programmable : (1.5 pts)

4. Compléter le tableau suivant : (3 pts)

Les unités Les actionneurs

………..………. Moteur Mt

Unité d’injection de la colle ………..……….

………..………. Les deux vérins C2 et C3 Unité d’évacuation du paquet ………..……….

………..………

………..

...

...

...

... ...

Message

……… + Wp

……….. ………..

………

………

…………...

………..…..…………

………..…..…………

……....

………

…………...

………

………

………..

Automate programmable

2014 ** 2015 Page : 3 / 4

5. Compléter les modèles fonctionnels suivants qui représentent la relation entre l’actionneur et son effecteur :

a- Model fonctionnel entre le moteur Mt et la tapis roulant T : (1 pts)

b- Model fonctionnel entre le vérin C1 et le pistolet P : (1.25 pts)

B- Analyse descendante « SADT » :(10 pts)

 Compléter l’actigramme de niveau A0 relatif à la machine à coller les étiquettes

sur la page (4/4) en utilisant les données suivantes : ...…………..

...…………..

Bruit + chaleur

Tapis roulant T Moteur Mt

Energie ……… Ordre

...……….….. Paquets en positions finales Energie …………..…………

Convertir l’énergie

...…………..

...…………..

...…………..

...…………..

Bruit + chaleur

Pistolet P Vérin C1

Energie ……… Ordre

Colle non injectée sur les paquets ...……….…..

Energie ………

Wé – étiquettes transférées – unité d’évacuation – informations – déplacer les paquets – colle –

gérer le système – unité de transfert – message sur l’évacuation – étiquettes collées sur les

paquets – ordre – unité d’injection – paquets déplacés – étiquettes – colle injectée – unité de

déplacement – opérateur – injecter la colle – Wp – message sur le déplacement – transférer les

étiquettes – automate –chaleur – étiquettes non collées sur les paquets – message sur le transfert.

2014 .. 2015 Page : 4 / 4

……...…

…...

Programme

……...…

…...

……….…….

.

……...……..

.

………...……….

Unité de déplacement

Bruit + …..….

……...

……...…………...

………..

………...…

…...

………..

……...…….

..

……...…….

..

………..

Message sur l’injection

………....……….………….

.

………....……….………….

.

………....……….………….

.

……..………

………..

…………

.……...

Evacuer le paquet étiqueté

………

………..……..

…………...…

…….………..

………..……

………..

..………... ..………...

..………...
