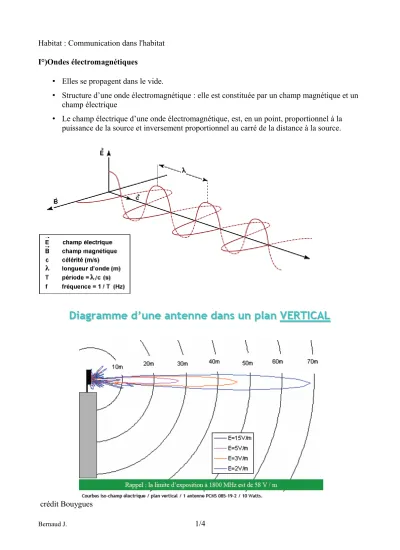

Habitat : Communication dans l'habitat I°)Ondes électromagnétiques
• Elles se propagent dans le vide.
• Structure d’une onde électromagnétique : elle est constituée par un champ magnétique et un champ électrique
• Le champ électrique d’une onde électromagnétique, est, en un point, proportionnel à la puissance de la source et inversement proportionnel au carré de la distance à la source.
crédit Bouygues
Bernaud J. 1/4
Habitat : Communication dans l'habitat
I.1)Spectres des ondes électromagnétiques dans l’habitat
I.2)Grandeurs physiques associées à une onde
Période : C’est la durée que met l’onde pour reprendre, en un même point la même valeur maximale ; notée T ; s’exprime en s.
Fréquence : C’est le nombre de périodes par seconde ; notée f ; s’exprime en hertz ( Hz ) Célérité : vitesse de propagation notée c ; s’exprime en m.s-1
Longueur d’onde (période spatiale) : C’est la distance, à un instant donné, entre 2 maxima successifs de pression. Se note λ s'exprime en mètre (m)
Relation entre période spatiale et temporelle : λ = c . T II°) Mesure de grandeurs physiques dans l’habitat
II.1) Capteurs et chaîne de mesure
d'après P Bonnet
Bernaud J. 2/4
Habitat : Communication dans l'habitat
http://www2.cnrs.fr/image.php?id_media=918&id_site=18
Capteurs de présence, de lumière, d'humidité, de température, de vent, de gaz....
II.2) Définitions
• Grandeur analogique : grandeur dont la mesure varie de manière continue
• Grandeur numérique : grandeur dont la mesure varie de manière discontinue Exemples de capteurs et de détecteurs utilisés dans l’habitat
capteur grandeur
d’entrée phénomène
physique grandeur de sortie
de température analogique température numérique
détecteur de présence analogique IR chaleur numérique
détecteur de fumée analogique optique numérique
détecteur anti-intrusion analogique pression numérique
de luminosité analogique éclairement analogique
Bernaud J. 3/4
Habitat : Communication dans l'habitat
Bernaud J. 4/4
