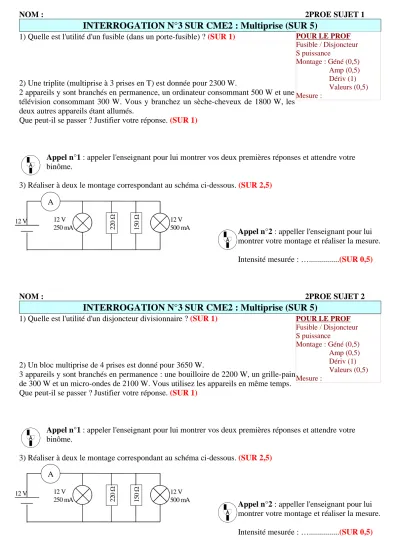

NOM : 2PROE SUJET 1
INTERROGATION N°3 SUR CME2 : Multiprise (SUR 5)
1) Quelle est l'utilité d'un fusible (dans un porte-fusible) ? (SUR 1)
2) Une triplite (multiprise à 3 prises en T) est donnée pour 2300 W.
2 appareils y sont branchés en permanence, un ordinateur consommant 500 W et une télévision consommant 300 W. Vous y branchez un sèche-cheveux de 1800 W, les deux autres appareils étant allumés.
Que peut-il se passer ? Justifier votre réponse. (SUR 1)
Appel n°1 : appeler l'enseignant pour lui montrer vos deux premières réponses et attendre votre binôme.
3) Réaliser à deux le montage correspondant au schéma ci-dessous. (SUR 2,5)
Appel n°2 : appeller l'enseignant pour lui montrer votre montage et réaliser la mesure.
Intensité mesurée : …...(SUR 0,5)
NOM : 2PROE SUJET 2
INTERROGATION N°3 SUR CME2 : Multiprise (SUR 5)
1) Quelle est l'utilité d'un disjoncteur divisionnaire ? (SUR 1)
2) Un bloc multiprise de 4 prises est donné pour 3650 W.
3 appareils y sont branchés en permanence : une bouilloire de 2200 W, un grille-pain de 300 W et un micro-ondes de 2100 W. Vous utilisez les appareils en même temps.
Que peut-il se passer ? Justifier votre réponse. (SUR 1)
Appel n°1 : appeler l'enseignant pour lui montrer vos deux premières réponses et attendre votre binôme.
3) Réaliser à deux le montage correspondant au schéma ci-dessous. (SUR 2,5)
Appel n°2 : appeller l'enseignant pour lui montrer votre montage et réaliser la mesure.
Intensité mesurée : …...(SUR 0,5)
150 Ω
220 Ω
12 V
A
12 V 250 mA
12 V 500 mA
POUR LE PROF Fusible / Disjoncteur S puissance
Montage : Géné (0,5) Amp (0,5) Dériv (1) Valeurs (0,5) Mesure :
POUR LE PROF Fusible / Disjoncteur S puissance
Montage : Géné (0,5) Amp (0,5) Dériv (1) Valeurs (0,5) Mesure :
150 Ω
220 Ω
12 V
A
12 V 250 mA
12 V 500 mA
