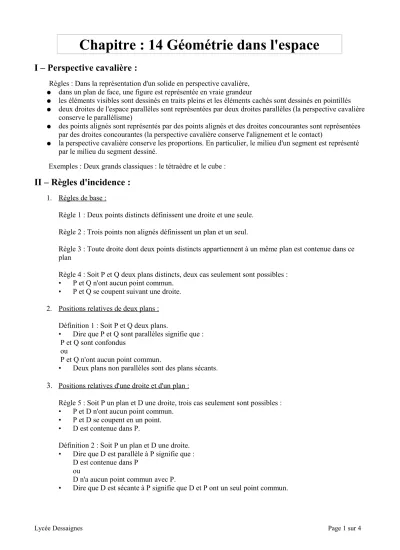

Chapitre : 14 Géométrie dans l'espace
I – Perspective cavalière :
Règles : Dans la représentation d'un solide en perspective cavalière,
● dans un plan de face, une figure est représentée en vraie grandeur
● les éléments visibles sont dessinés en traits pleins et les éléments cachés sont dessinés en pointillés
● deux droites de l'espace parallèles sont représentées par deux droites parallèles (la perspective cavalière conserve le parallélisme)
● des points alignés sont représentés par des points alignés et des droites concourantes sont représentées par des droites concourantes (la perspective cavalière conserve l'alignement et le contact)
● la perspective cavalière conserve les proportions. En particulier, le milieu d'un segment est représenté par le milieu du segment dessiné.
Exemples : Deux grands classiques : le tétraèdre et le cube :
II – Règles d'incidence :
1. Règles de base :
Règle 1 : Deux points distincts définissent une droite et une seule.
Règle 2 : Trois points non alignés définissent un plan et un seul.
Règle 3 : Toute droite dont deux points distincts appartiennent à un même plan est contenue dans ce plan
Règle 4 : Soit P et Q deux plans distincts, deux cas seulement sont possibles :
• P et Q n'ont aucun point commun.
• P et Q se coupent suivant une droite.
2. Positions relatives de deux plans : Définition 1 : Soit P et Q deux plans.
• Dire que P et Q sont parallèles signifie que : P et Q sont confondus
ou
P et Q n'ont aucun point commun.
• Deux plans non parallèles sont des plans sécants.
3.
Positions relatives d'une droite et d'un plan :Règle 5 : Soit P un plan et D une droite, trois cas seulement sont possibles :
• P et D n'ont aucun point commun.
• P et D se coupent en un point.
• D est contenue dans P.
Définition 2 : Soit P un plan et D une droite.
• Dire que D est parallèle à P signifie que : D est contenue dans P
ou
D n'a aucun point commun avec P.
• Dire que D est sécante à P signifie que D et P ont un seul point commun.
Lycée Dessaignes Page 1 sur 4
4. Positions relatives de deux droites :
Règle 6 : Étant donné deux droites distinctes D et D' de l'espace, trois cas sont possibles :
• D et D' ont un seul point commun.
• D et D' n'ont aucun point commun, mais sont contenues dans un même plan.
• D et D' n'ont aucun point commun et il n'existe aucun plan qui les contienne toutes les deux.
Définition 3 : Deux droites contenues dans un même plan sont dites coplanaires.
Définition 4 : Soit D et D' deux droites de l'espace
• Dire que D et D' sont sécantes signifie que D et D' ont un unique point commun.
• Dire que D et D' sont parallèles signifie que : D et D' sont confondues
ou
D et D' sont coplanaires et n'ont aucun point commun.
Remarque : Deux droites sécantes ou parallèles sont coplanaires.
III - Intersection et parallélisme :
Théorème 1 :
● Par un point de l'espace, il passe une et une seule droite parallèle à une droite donnée.
● Par un point de l'espace, il passe un et un seul plan parallèle à un plan donné.
1. Parallélisme entre droites et plans :
Théorème 2 : Une droite est parallèle à un plan si et seulement si elle est parallèle à une droite contenue dans ce plan.
2. Parallélisme entre droites :
Théorème 3 : Si une droite D est parallèle à un plan P, alors tout plan contenant D et sécant à P le coupe suivant une droite parallèle à D.
Théorème 4 : Si deux droites sont parallèles à une même troisième, alors ces deux droites sont parallèles entre elles.
Théorème 5 : Si deux plans sont parallèles, alors tout plan qui coupe l'un coupe l'autre, et les droites d'intersection sont parallèles.
Théorème 6 : (Théorème du toit)
Si deux droites parallèles D et D' sont contenues respectivement dans deux plans sécants P et P', alors l'intersection de P et P' est une droite parallèle à D (et à D')
3. Parallélisme entre plans :
Théorème 7 : Si deux plans sont parallèles à un même troisième, alors ces deux plans sont parallèles entre eux.
Théorème 8 : Si deux droites sécantes d'un plan P sont respectivement parallèles à deux droites d'un plan Q, alors les plans P et Q sont parallèles.
Lycée Dessaignes Page 2 sur 4
Annexe chapitre 1 (figures)
Tableau 1
D est sécante à P D est parallèle à P.
D strictement parallèle à P D contenue dans P
Tableau 2
D et D' non coplanaires D et D' coplanaires.
D∩ D'=∅
D et D' sécantes
D∩D'={ I
}D et D' parallèles
D∩D'=∅
Lycée Dessaignes Page 3 sur 4
Figure 1
Figure 3 Figure 2
Figure 4
Tableau 3
P et Q sécants P et Q parallèles
P et Q strictement parallèles P et Q confondus
P = Q
Lycée Dessaignes Page 4 sur 4
