Contribution à la modélisation numérique en électromagnétisme statique stochastique

HAL Id: pastel-00005115

https://pastel.archives-ouvertes.fr/pastel-00005115

Submitted on 23 Jun 2009

HAL is a multi-disciplinary open access

archive for the deposit and dissemination of sci-entific research documents, whether they are pub-lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

électromagnétisme statique stochastique

Roman Gaignaire

To cite this version:

Roman Gaignaire. Contribution à la modélisation numérique en électromagnétisme statique stochas-tique. Sciences de l’ingénieur [physics]. Arts et Métiers ParisTech, 2008. Français. �NNT : 2008ENAM0005�. �pastel-00005115�

Ecole doctorale n° 432 : Sciences des Métiers de l’Ingénieur

T H È S E

pour obtenir le grade de

Docteur

de

l’École Nationale Supérieure d'Arts et Métiers

Spécialité “Génie Electrique”

Jury :

M. Francis PIRIOU, Professeur des Universités, USTL ...Président

M. Patrick DULAR, Maître de recherches FNRS, Université de Liège (Belgique)...Rapporteur

M. Gérard VINSARD, Maître de Conférences - HDR, ENSEM... Rapporteur M. Stéphane CLENET, Professeur des Universités, ENSAM...Examinateur

M. Nathan IDA, Professeur, Université de Akron (Ohio, USA) ... Examinateur M. Olivier MOREAU, Ingénieur Chercheur, EdF R&D...Examinateur

M. Bruno SUDRET, Ingénieur Chercheur - HDR, EdF R&D ...Examinateur

Laboratoire d’Électrotechnique et d’Électronique de Puissance ENSAM, CER de Lille

L’ENSAM est un Grand Etablissement dépendant du Ministère de l’Education Nationale, composé de huit centres : AIX-EN-PROVENCE ANGERS BORDEAUX CHÂLONS-EN-CHAMPAGNE CLUNY LILLE METZ PARIS

présentée et soutenue publiquement par

Roman GAIGNAIRE

CONTRIBUTION À LA MODÉLISATION NUMÉRIQUE EN

ÉLECTROMAGNÉTISME STATIQUE STOCHASTIQUE

Directeur de thèse : Stéphane CLENET Co-encadrement de la thèse : Olivier MOREAU

Ecole doctorale n° 432 : Sciences des Métiers de l’Ingénieur

T H È S E

pour obtenir le grade de

Docteur

de

l’École Nationale Supérieure d'Arts et Métiers

Spécialité “Génie Electrique”

Jury :

M. Francis PIRIOU, Professeur des Universités, USTL ...Président

M. Patrick DULAR, Maître de recherches FNRS, Université de Liège (Belgique)...Rapporteur

M. Gérard VINSARD, Maître de Conférences - HDR, ENSEM... Rapporteur M. Stéphane CLENET, Professeur des Universités, ENSAM...Examinateur

M. Nathan IDA, Professeur, Université de Akron (Ohio, USA) ... Examinateur M. Olivier MOREAU, Ingénieur Chercheur, EdF R&D...Examinateur

M. Bruno SUDRET, Ingénieur Chercheur - HDR, EdF R&D ...Examinateur

Laboratoire d’Électrotechnique et d’Électronique de Puissance ENSAM, CER de Lille

L’ENSAM est un Grand Etablissement dépendant du Ministère de l’Education Nationale, composé de huit centres : AIX-EN-PROVENCE ANGERS BORDEAUX CHÂLONS-EN-CHAMPAGNE CLUNY LILLE METZ PARIS

présentée et soutenue publiquement par

Roman GAIGNAIRE

CONTRIBUTION À LA MODÉLISATION NUMÉRIQUE EN

ÉLECTROMAGNÉTISME STATIQUE STOCHASTIQUE

Directeur de thèse : Stéphane CLENET Co-encadrement de la thèse : Olivier MOREAU

Mon sens de l’organisation me pousse `a remercier en premier ceux que j’ai forc´ement oubli´es. Je tiens ensuite `a remercier l’ensemble des gens avec qui j’ai pu travailler au sein du L2EP ainsi qu’`a EdF pour les nombreuses discussions scientifiques (ou non) que nous avons pu avoir. Je remercie mon directeur de th`ese St´ephane Cl´enet pour ce qu’il m’aura appris scientifiquement et socialement ; Bruno Sudret pour son aide ; Olivier Moreau pour nos multiples discussions (scientifiques ou politiques) et sa finesse. Je tiens aussi `a remercier chaleureusement Fr´ed´eric Guyomarc’h pour les int´eressants moments que nous avons pass´es `a red´ecouvrir la forme en somme de produit tensoriel de la matrice de raideur. A Bernard, sans qui je serai mort d’administration. A Toinou, qui a support´e que je rˆale dans notre bureau pendant deux ans et `a Thomate pour sa recette d’Irish coffee. Une th`ese est un travail en soi, mais particulier en cela que ceux qui nous entourent la subissent aussi, il me faut donc rapporter toute ma gratitude `a ceux qui pour une raison ou une autre ont dˆu m’h´eberger pendant ces trois ans. Que ce soit `a Lille, merci `a Michel et Bernadette (pour la libert´e contrainte et le gratin aux aubergines et `a la mozzarella ainsi que pour le frigo que j’ai vid´e un nombre certain de fois), `a Fifou (et `a ton appart qui m’a permis de continuer ma th`ese), aux parents de Vivi (pour la gentillesse de votre accueuil, baume que je n’oublierai pas). Ou que ce soit `a Paris : merci `a toi Thom, qui pour toujours est mon fr`ere de coeur et `a toi David, qui grandit en homme bon.

Je remercie l’ensemble de ma famille pour son aide pr´ecieuse en des moments difficiles (je ne vais pas citer tout le monde, il me faudrait trois volumes suppl´ementaires). Et j’en profite pour souhaiter bonne chance `a mes trois plus petits fr`eres : Kilian, Hugo et Marcus. Il y a ensuite ceux qui ont du me supporter encore plus longtemps, qui ont du me subir au jour le jour pendant les longues p´eriodes qui ont compos´e ces trois ans. Je me dois donc (et je le fais sans d´eplaisir) de remercier mes diff´erents collocs qui ont eu `a (sur)vivre (`a) ces instants : Vivi (je ne brˆulerai plus de cuisine), Ambre et Julie (que la vie continue `a vous apporter des d´esirs). Tous trois, je vous aime `a ma mani`ere.

Merci `a Mange-pˆate qui m’a plus qu’aid´e pour la correction orthographique de cette th`ese, pour le temps que tu y as pass´e, nuits blanches et autres temporalit´es.

Il faut quelques mots suppl´ementaires pour mes vieux amis qui, bien que loin des yeux, ne sont pas loin du coeur. A mes deux amis imaginaires, qui ont accompagn´e le d´ebut de ma th`ese. A Seb, et ses discussions t´el´ephoniques sous forme de monologues. A Damien, qui, sans doute devait arrˆeter. A Karim, et `a nos discussions illumin´ees de son soleil. A Slim pour la philosophie et les maths. A Yoann, `a notre chaˆıne de Markov, `a cet article de Skorokhod si contraire `a l’intuition, `a la percolation de premier passage, aux probas invariantes uniques et `a nos fous rires . A Xavier, ami de d´ebauche. A Alex, el companero de Salamanca. A Magneto guerrier (de gauche mˆeme s’il l’ignore) venu du fond des ˆages, sans qui, je me serai globalement ennuy´e au labo durant les deux derni`eres ann´ees, mon foi lui n’a pas la mˆeme position que moi et du coup merci `a La Pirogue, rhumerie o`u notre compr´ehension des ´el´ements finis s’est affin´ee. A Skorki Corkoran Deux Flingues, mon fr`ere (le reste est superflu). Et enfin `a mon b´eb´e ph´enyx, qui est mon amie et `a qui je ne dois rien : nous ne sommes ni comptable, ni gens d’honneur, pourtant te dire merci me ravit.

Le dernier remerciement est adress´e `a mon soleil noir, fantˆome rencontr´ee trop tˆot et qui m’a poursuivi si longtemps : merci de m’avoir fait grandir.

Introduction 1

1 Formalisation du Probl`eme et ´etat de l’art 5

1.1 Cadre Math´ematique d´eterministe du probl`eme . . . 5

1.1.1 Equations de Maxwell . . . 5

1.1.1.a Probl`eme de l’´electrocin´etique . . . 6

1.1.1.b Probl`eme de magn´etostatique . . . 6

1.1.1.c Probl`eme d’´electrostatique . . . 7

1.1.2 Lois de comportement . . . 7

1.1.3 Conditions aux limites . . . 7

1.1.4 Formulation en potentiel scalaire . . . 8

1.2 Incertitudes et ´ecritures math´ematiques . . . 8

1.2.1 Quelques bases de probabilit´es . . . 9

1.2.2 Formalisation des incertitudes sur les lois de comportement . . . 12

1.2.2.a Champs al´eatoires . . . 12

1.2.2.b Discr´etisation de Karhunen-Loeve . . . 13

1.2.3 Probl`eme d’´electromagn´etisme avec incertitudes . . . 15

1.2.3.a Formulation forte . . . 16

1.2.3.b Formulation faible . . . 17

1.3 Etat de l’art . . . .´ 19

1.3.1 La m´ethode des perturbations . . . 19

1.3.2 M´ethode de d´eveloppement en s´erie de Neumann . . . 20

1.3.3 M´ethode de Monte-Carlo . . . 20

1.3.3.a Cadre math´ematique . . . 21

1.3.3.b Rappels de probabilit´es et Monte-Carlo . . . 21

1.3.3.c Monte-Carlo appliqu´e au calcul des moments du potentiel scalaire . . . 23

1.3.4 M´ethodes de chaos polynomiaux . . . 24

2 M´ethodes de chaos polynomial non-intrusives 27 2.1 Rappels sur la m´ethode des ´el´ements finis dans le cadre d´eterministe . . . . 28

2.2 Polynˆomes chaos . . . 29

2.2.1 Polynˆomes de Hermite uni-dimensionnels . . . 29

2.2.1.a D´efinition . . . 29

2.2.1.b Une base hilbertienne . . . 31

2.2.2 Polynˆomes de Hermite multi-dimensionnels . . . 39

2.2.2.a D´efinition et construction . . . 39

2.2.2.b Polynˆomes de Hermite et calcul de probabilit´e . . . 41

2.3 M´ethodes de projection . . . 43

2.3.1 Introduction aux m´ethodes non-intrusives . . . 43

2.3.2 G´en´eralit´es sur les m´ethodes de projection . . . 44

2.3.3 M´ethode de projection de type Monte Carlo : NIMC . . . 46

2.3.4 M´ethode de projection de type sch´emas de quadratures de Hermite Gauss : NIHG . . . 48

2.3.4.a M´ethode de Gauss . . . 49

2.3.4.b Application `a la m´ethode de projection sur le chaos poly-nomial . . . 51

2.4 Validation . . . 53

2.4.1 M´ethodologie . . . 53

2.4.2 Cas d’une forme en L . . . 56

2.4.2.a Cas 1 . . . 56

2.4.2.a.1 MCSPC et MCS . . . 56

2.4.2.a.2 NIMC . . . 57

2.4.2.a.3 NIHG . . . 60

2.4.2.a.4 Consid´erations Num´eriques . . . 62

2.4.2.b Cas 2 . . . 63

2.4.2.b.1 MCSPC et MCS . . . 64

2.4.2.b.2 NIMC . . . 64

2.4.2.b.3 NIHG . . . 67

2.4.2.b.4 Consid´erations num´eriques . . . 67

2.5 Conclusion Pr´eliminaire . . . 68

3 La SSFEM 71 3.1 Calculs pr´eliminaires . . . 71

3.2 Pr´esentation de la SSFEM . . . 75

3.2.1 Formulation faible . . . 75

3.2.2 Base de discr´etisation . . . 76

3.2.3 Syst`eme lin´eaire `a r´esoudre . . . 77

3.2.4 Assemblage du syst`eme lin´eaire et validation . . . 82

3.2.4.a Construction . . . 82

3.2.4.b Validation . . . 83

3.2.4.b.1 Cas d’une forme en L, jeu de conductivit´e 1 . . . 83

3.2.4.b.2 Cas 2 . . . 84

3.2.5 Influence de l’ordre du d´eveloppement des lois de comportement . . 85

3.2.5.a Potentiel d´evelopp´e au degr´e 3, cas du L : cas 2 . . . 86

3.2.5.b Potentiel de degr´e 4, cas du L : cas 2 . . . 87

3.2.5.c Potentiel de degr´e 5, cas du L : cas 2 . . . 87

3.2.5.d Potentiel de degr´e 6, cas du L : cas 2 . . . 88

3.2.5.e Maillage tridimensionnel . . . 89 3.2.6 Mise en oeuvre d’une ´ecriture tensorielle de la matrice de raideur . 91

3.2.6.a Probl´ematique . . . 91

3.2.6.b Etude en 1D spatiale . . . 95

3.2.6.b.1 Pr´esentation des cas trait´es et limitation m´emoire de l’approche s´equentielle . . . 95

3.2.6.b.2 M´emoire occup´ee et temps d’assemblage . . . 97

3.2.6.b.3 Produit Matrice Vecteur . . . 100

3.2.6.b.4 Tests des algorithmes . . . 103

3.2.7 Produit tensoriel de matrices : application au code 3D . . . 104

3.2.7.a Gradient conjugu´e et pr´econditionnement . . . 104

3.2.7.b Cas du L, cas 1 . . . 106

3.2.7.b.1 Sans pr´econditionneur . . . 106

3.2.7.b.2 Avec pr´econditionneur de Jacobi . . . 107

3.2.7.b.3 Consid´erations Num´eriques . . . 108

3.2.7.c Cas du L, cas 2 . . . 109

3.3 Conclusions Pr´eliminaires . . . 110

4 Grandeurs globales 113 4.1 Grandeur globale et SSFEM . . . 113

4.1.1 Intensit´e dans le cas d´eterministe . . . 113

4.1.1.a Expression de l’intensit´e avec la conservation de la puissance114 4.1.1.b Influence du choix de la fonction α . . . 115

4.1.1.c Influence de la surface de calcul . . . 115

4.1.2 Calcul de l’intensit´e avec la SSFEM . . . 115

4.1.2.a Propri´et´e sur la densit´e de courant . . . 116

4.1.2.b G´en´eralisation des calculs d´eterministes . . . 118

4.1.2.b.1 Expression de l’intensit´e avec la conservation de la puissance . . . 118

4.1.2.b.2 Influence du choix de la fonction α . . . 118

4.1.2.b.3 Influence de la surface de calcul . . . 119

4.2 M´ethode non-intrusive de projection Hermite Gauss et grandeurs globales . 119 4.3 Validations . . . 120

4.3.1 Cas du L . . . 120

4.3.1.a Cas 1 . . . 122

4.3.1.b Cas 2 . . . 124

4.3.2 Pi`ece 3D . . . 125

4.4 Cas test industriel, manchon de cˆable ´electrique . . . 127

4.4.1 Cas avec deux conductivit´es al´eatoires . . . 129

4.4.1.a Approximation des lois d’entr´ees . . . 130

4.4.1.b SSFEM . . . 130

4.4.1.c M´ethode non-intrusive : NIHG . . . 134

4.4.1.d Comparaison entre les deux m´ethodes . . . 135

4.4.1.d.1 Comparaisons des param`etres de dispersion . . . 135

4.4.1.d.2 Comparaison des temps de calcul . . . 138

4.4.2 Cas avec trois conductivit´es al´eatoires . . . 139

4.4.2.b M´ethode non-intrusive : NIHG . . . 143

4.4.2.c Comparaison entre les deux m´ethodes . . . 146

4.5 Conclusion Pr´eliminaire . . . 148

Conclusion et perspective 149 A Introduction aux Probabilit´es 159 A.1 Cadre th´eorique : probabilit´es et mesures . . . 160

A.2 Th´eor`emes de base . . . 167

A.3 Variables Al´eatoires . . . 170

A.3.1 Lois, densit´es, et fonctions de r´epartition . . . 171

A.3.2 Moments de variables al´eatoires . . . 172

A.3.3 Ind´ependances d’´ev´enements, de variables al´eatoires . . . 174

A.3.4 Notion de convergences, loi des grands nombres et th´eor`eme central limite . . . 175

B Quelques th´eor`emes d’analyse fonctionnelle 179 B.1 Th´eor`eme de Lax-Milgram . . . 179

B.2 Formules de Green . . . 179

C Produit tensoriel et algorithme SSFEM 181 C.1 Produit tensoriel . . . 181

C.2 Algorithmes . . . 183

C.2.1 Algorithme du gradient conjugu´e . . . 183

C.2.2 Produit matrice (non assembl´ee) vecteur . . . 183

C.2.2.a Algorithme 1 : compression des lignes et des colonnes et utilisation des produits matriciels . . . 183

2.1 Polynˆomes chaos uni-dimensionnels . . . 30

2.2 Polynˆomes de Hermite bi-dimensionnels . . . 40

2.3 Nombre de polynˆomes chaos en fonction du nombre de variable M et du degr´e p en chaque dimension . . . 41

2.4 M´ethode de Gauss . . . 50

2.5 Points pour les polynˆomes de Hermite . . . 51

2.6 Moyenne et ´ecart-type des conductivit´es consid´er´ees dans le cas 1 . . . 56

2.7 Comparaison entre MCSPC et MCS . . . 57

2.8 Erreur en % entre NIMC et MCS, cas 1 . . . 57

2.9 Erreur en % entre NIMC et MCSPC . . . 60

2.10 Erreur entre NIHG et MCS en % . . . 62

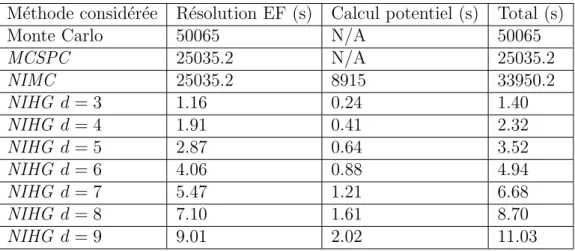

2.11 Temps de r´esolution pour MCS, MCSPC, NIMC et NIHG en secondes . . 63

2.12 Moyenne et ´ecart-type des conductivit´es consid´er´ees dans le cas 2 . . . 63

2.13 Erreur commise en % entre MCSPC et MCS . . . 64

2.14 Erreur maximale commise en % entre NIMC et MCS . . . 64

2.15 Erreur en % commise par NIMC avec MCSPC (200 000 r´ealisations) . . . 65

2.16 Erreur en % entre NIHG et MCS . . . 67

2.17 Temps de r´esolution pour MCS, NIMC et NIHG en secondes . . . 68

3.1 Nombres de termes non nuls et de lignes nulles pour certaines Dijk _{. . . . . 74}

3.2 Erreur maximum entre la SSFEM et MCS en % . . . 83

3.3 Consid´erations num´eriques . . . 84

3.4 Erreur maximale en % entre la SSFEM et MCS . . . 84

3.5 Consid´erations num´eriques . . . 85

3.6 Erreur maximale sur le maillage entre la SSFEM avec p = 3 et MCS . . . 86

3.7 Temps en s en fixant p = 3 et en faisant varier pin . . . 86

3.8 Erreur maximale sur le maillage entre la SSFEM avec p = 4 et MCS . . . 87

3.9 Temps en s en fixant p = 4 et en faisant varier pin . . . 87

3.10 Erreur maximale sur le maillage entre la SSFEM avec p = 5 et MCS . . . 88

3.11 Temps en s en fixant p = 5 et en faisant varier pin . . . 88

3.12 Erreur maximale sur le maillage entre la SSFEM avec p = 6 et MCS . . . 88

3.13 Temps en s en fixant p = 3 et en faisant varier pin . . . 89

3.14 Moyenne et ´ecart-type des conductivit´es pour l’exemple 1. . . 89

3.15 Moyenne et ´ecart-type des conductivit´es pour l’exemple 2. . . 90

3.16 Erreur sur le Trigone, Exemple 1 . . . 91

3.17 Erreur sur le Trigone, Exemple 2 . . . 91

3.18 R´ecapitulatifs du nombre d’´el´ements stock´es dans le cas classique et dans

l’approche tensorielle . . . 94

3.19 Description des cas trait´es avec M = 4 et P = 70. . . 96

3.20 Description des cas trait´es avec M = 4 et P = 210. . . 97

3.21 Temps CPU en secondes pour assembler les matrices P = 70. . . 98

3.22 Temps CPU en secondes pour assembler les matrices P = 210. . . 99

3.23 M´emoire occup´ee en bytes par les matrices P = 70. . . 99

3.24 M´emoire occup´ee en bytes par les matrices P = 210. . . 100

3.25 Erreur entre le r´esultat attendu et le produit matrice vecteur obtenu P = 70.103 3.26 Erreur entre le r´esultat attendu et le produit matrice vecteur obtenu P = 210. . . 104

3.27 Erreur maximale sur le maillage en % entre les coefficients du potentiel obtenus par la SSFEM tensorielle sans pr´econditionneur et l’approche s´ e-quentielle, en fonction de p . . . 107

3.28 Erreur maximale sur le maillage en % entre les coefficients du potentiel obtenus par la SSFEM tensorielle avec pr´econditionneur de Jacobi et l’ap-proche s´equentielle, en fonction de p . . . 107

3.29 Consid´erations num´eriques selon les approches algorithmiques de la SS-FEM sur le cas du L, premier jeu de conductivit´e. . . 109

3.30 Erreur maximale sur le maillage en % entre les coefficients du potentiel obtenus par la SSFEM tensorielle avec pr´econditionneur de Jacobi et l’ap-proche s´equentielle, en fonction de p avec le second jeu de conductivit´e. . . 109

3.31 Consid´erations num´eriques selon les approches algorithmiques de la SS-FEM sur le cas du L, second jeu de conductivit´e. . . 110

4.1 Intervalle de confiance en % pour les moments d’ordre 1 `a 5 calcul´es par la MCS . . . 122

4.2 Erreur en % sur l’intensit´e entre la m´ethode SSFEM s´equentielle et la m´ethode de Monte Carlo . . . 122

4.3 Erreur en % sur l’intensit´e entre la m´ethode SSFEM tensorielle et l’ap-proche s´equentielle . . . 123

4.4 Erreur en % entre NIHG et la m´ethode de Monte Carlo . . . 124

4.5 Intervalle de confiance en % pour les moments d’ordre 1 `a 5 calcul´es par la MCS cas 2. . . 124

4.6 Erreur en % sur l’intensit´e calcul´ee par la SSFEM s´equentielle et la m´ethode de Monte Carlo . . . 125

4.7 Erreur commise entre NIHG et Monte Carlo pour le second jeu de conduc-tivit´e . . . 125

4.8 Lois de probabilit´e de la conductivit´e . . . 126

4.9 Intervalle de confiance en % pour les moments d’ordre 1 `a 5 calcul´es par la MCS cas 2. . . 126

4.10 Erreur en % entre les moments de l’intensit´e calcul´e par la SSFEM et NI, r´ef´erence : MCSM (%) . . . 126

4.11 Loi de probabilit´e des conductivit´es . . . 130

4.12 Caract´eristique du probl`eme num´erique pour le manchon `a deux milieux avec l’approche tensorielle . . . 132

4.13 Moment centr´e obtenu avec la SSFEM pour diff´erents P . . . 132 4.14 Asym´etrie et aplatissement par la SSFEM . . . 132 4.15 Moments centr´es normalis´es obtenus par NIHG sur le manchon `a deux

conductivit´es al´eatoires . . . 134 4.16 Ecarts en % sur les moments non centr´es de l’intensit´e entre SSFEM et

NIHG . . . 136 4.17 Ecarts en % sur les moments centr´es de l’intensit´e entre SSFEM et NIHG 136 4.18 Ecarts en % sur les moments centr´es standardis´es de l’intensit´e entre

SS-FEM et NIHG . . . 136 4.19 Diff´erents quartiles et quantiles par la SSFEM et NIHG . . . 138 4.20 Temps de calcul pour la NIHG, dans le cas du manchon `a deux milieux. . . 138 4.21 Temps de calcul en fonction de p pour la SSFEM dans le cas du manchon

`

a deux milieux . . . 139 4.22 Loi de probabilit´e des conductivit´es . . . 140 4.23 Caract´eristiques du probl`eme num´erique pour le manchon `a trois milieux

avec la SSFEM tensorielle . . . 141 4.24 Moments centr´es obtenus par la SSFEM pour le manchon `a trois milieux . 141 4.25 Moments centr´es normalis´es obtenus par la SSFEM pour le manchon `a

trois milieux . . . 142 4.26 Moments centr´es obtenu par NIHG avec p = 6 selon le nombre de points

d’int´egrations . . . 143 4.27 Moments centr´es normalis´es obtenus par NIHG avec p = 6 selon le nombre

de points d’int´egration . . . 143 4.28 Ecarts en % sur les moments centr´es de l’intensit´e entre SSFEM et NIHG 146 4.29 Ecarts en % sur les moments centr´es normalis´es de l’intensit´e entre

SS-FEM et NIHG . . . 146 4.30 Temps de calcul pour la m´ethode NIHG dans le cas du manchon `a 3 milieux

pour diff´erentes valeurs de d . . . 146 4.31 Temps de calcul en fonction de p pour la SSFEM dans le cas du manchon

`

a trois milieux . . . 148 A.1 Equivalence entre vision ensembliste et probabiliste . . . 166 A.2 Lois classiques `a densit´es `a valeurs dans IR . . . 173

1.1 Conditions limites . . . 8

1.2 Domaine spatial consid´er´e . . . 16

1.3 Algorithme de Monte-Carlo . . . 24

2.1 Polynˆome de Hermite de degr´e 3 . . . 31

2.2 Polynˆome de Hermite de degr´e 4 . . . 31

2.3 Polynˆome de Hermite de degr´e 5 . . . 31

2.4 Polynˆome de Hermite de degr´e 6 . . . 31

2.5 Effet de la troncature de la s´erie sur la distribution d’une loi lognormale de moyenne 200 et d’´ecart-type 50 . . . 35

2.6 Effet de la troncature de la s´erie sur la distribution d’une loi lognormale de moyenne 200 et d’´ecart-type 100 . . . 37

2.7 Effet de la troncature de la s´erie sur la distribution d’une loi uniforme sur le segment [200,300] . . . 38

2.8 Algorithme de projection `a l’aide de Monte-Carlo . . . 47

2.9 Algorithme non-intrusif de projection de type Hermite Gauss . . . 52

2.10 M´ethodologie de validation . . . 55

2.11 Forme L : deux milieux . . . 56

2.12 Erreur en % sur la moyenne entre NIMC et MCS . . . 59

2.13 Erreur en % sur le moment d’ordre 2 entre NIMC et MCS . . . 59

2.14 Erreur en % sur le moment d’ordre 3 entre NIMC et MCS . . . 59

2.15 Erreur en % sur le moment d’ordre 4 entre NIMC et MCS . . . 59

2.16 Erreur en % sur le moment d’ordre 5 entre NIMC et MCS . . . 59

2.17 Erreur en % sur les moment d’ordre 1 `a 4 entre NIMC et MCS . . . 59

2.18 Erreur en % sur la moyenne entre NIMC et MCSPC . . . 61

2.19 Erreur en % sur le moment d’ordre 2 entre NIMC et MCSPC . . . 61

2.20 Erreur en % sur le moment d’ordre 3 entre NIMC et MCSPC . . . 61

2.21 Erreur en % sur le moment d’ordre 4 entre NIMC et MCSPC . . . 61

2.22 Erreur en % sur le moment d’ordre 5 entre NIMC et MCSPC . . . 61

2.23 Erreur en % sur les moment d’ordre 1 `a 4 entre NIMC et MCSPC . . . 61

2.24 Erreur en % sur la moyenne entre NIMC et MCS . . . 66

2.25 Erreur en % sur le moment d’ordre 2 entre NIMC et MCS . . . 66

2.26 Erreur en % sur le moment d’ordre 3 entre NIMC et MCS . . . 66

2.27 Erreur en % sur le moment d’ordre 4 entre NIMC et MCS . . . 66

2.28 Erreur en % sur le moment d’ordre 5 entre NIMC et MCS . . . 66

2.29 Erreur en % sur le moment d’ordre 5 `a partir de 40000 r´ealisations pour

NIMC . . . 66

3.1 Matrice D1_{, mˆeme structure que l’identit´e . . . . 73}

3.2 Matrice D14_{, 100 termes non nuls, 9 lignes nulles . . . . 73}

3.3 Matrice D36, la plus creuse : 27 termes non nuls, 50 lignes nulles . . . 73

3.4 Matrice D37_{, 52 termes non nuls, 50 lignes nulles . . . . 73}

3.5 Matrice D42_{, 100 termes non nuls, 92 lignes nulles . . . . 73}

3.6 Matrice D50, la moins creuse : 132 termes non nuls, 8 lignes nulles . . . 73

3.7 Nombre de lignes et colonnes enti`erement nulles dans les matrice Dj _{. . . . 74}

3.8 Exemple 3D : trois milieux . . . 90

3.9 Cas un D . . . 96

3.10 Matrices A avec 349,930 inconnues . . . 97

4.1 Algorithme non-intrusif de projection de type Hermite Gauss pour le calcul de l’intensit´e . . . 121

4.2 Maillage Spatial . . . 125

4.3 Coupe Cable Haute Tension . . . 127

4.4 Manchon de Lignes Haute Tension . . . 128

4.5 G´eom´etrie du manchon avec deux conductivit´es al´eatoires . . . 129

4.6 Maillage du manchon utilis´e . . . 129

4.7 Effet de l’approximation dans le chaos polynomial sur la premi`ere conduc-tivit´e₁σ(θ) . . . 131

4.8 Effet de l’approximation dans le chaos polynomial sur la seconde conduc-tivit´e₂σ(θ) . . . 131

4.9 Densit´e de probabilit´e de l’intensit´e pour diff´erents P . . . 133

4.10 Densit´e de probabilit´e de l’intensit´e pour diff´erentes valeurs de d avec NIHG 135 4.11 Densit´e de probabilit´e de l’intensit´e avec NIHG et SSFEM . . . 137

4.12 G´eom´etrie du manchon avec trois conductivit´es al´eatoires . . . 139

4.13 Effet de l’approximation dans le chaos polynomial sur la troisi`eme conduc-tivit´e . . . 140

4.14 Densit´e de probabilit´e de l’intensit´e pour diff´erents P pour le manchon `a trois conductivit´es al´eatoires . . . 142

4.15 Densit´e de probabilit´e de l’intensit´e pour diff´erentes valeurs de d pour le manchon `a trois conductivit´es al´eatoires . . . 144

4.16 Densit´e de probabilit´e de l’intensit´e pour diff´erentes valeurs de d pour le manchon `a trois conductivit´es al´eatoires . . . 145

Tout d’abord nous tenons `a rappeler que cette th`ese a ´et´e cofinanc´ee par la r´egion Nord Pas de Calais et EdF R&D et a ´et´e effectu´ee dans le cadre du Centre Nationale de Recherche Technologique « R´eseaux et machines Electriques du Futur » dans le cadre du programme FUTURELEC IV. Elle s’inscrit dans une des th´ematiques du laboratoire commun LAMEL mis en place entre le Laboratoire d’Electrotechnique et d’Electronique de Puissance de Lille (L2EP) et EdF R&D.

De mani`ere g´en´erale, les m´ethodes de simulations num´eriques en ´electromagn´etisme sont utilis´ees, par exemple, pour :

– ´evaluer les performances d’une machine sans avoir `a la construire (prototypage, conception. . . ) ;

– mettre au point des strat´egies de commande adapt´ees `a un fonctionnement donn´e ; – ´evaluer la signature d’un d´efaut ou d’une combinaison de d´efauts pour le CND ; – isoler l’origine d’un probl`eme que l’on a pu observer sans connaˆıtre sa provenance ; – pr´evoir le comportement d’un mat´eriel ´electrique coˆuteux quand il est utilis´e en

dehors de ses sp´ecifications ; – . . .

Pour cr´eer un mod`ele num´erique, il faut d’abord ´ecrire math´ematiquement le probl`eme que l’on veut r´esoudre (c’est-`a-dire passer d’une situation r´eelle physique `a une ´ecriture math´ematique cens´ee approcher la r´ealit´e). On peut alors consid´erer un mod`ele num´erique comme une boite noire admettant des param`etres d’entr´ee (qui caract´erisent le syst`eme ´

etudi´e comme la g´eom´etrie du syst`eme, les lois de comportement des mat´eriaux et des sources par exemple) et qui renverra des valeurs num´eriques caract´erisant des param`etres de sortie (r´epartition de l’induction magn´etique ou une grandeur globale comme le courant dans un bobinage, . . . ).

Actuellement, pour simuler des syst`emes ´electromagn´etiques, les param`etres d’entr´ee des mod`eles num´eriques sont suppos´es parfaitement connus. Des logiciels appliquant la m´ethode des ´el´ements finis permettent alors de mod´eliser et de simuler le comportement des appareils ´electriques. Ces logiciels ont besoin non seulement de la g´eom´etrie de ce que l’on souhaite ´etudier, mais aussi de certaines propri´et´es physiques caract´eristiques des mat´eriaux utilis´es dans le syst`eme `a analyser comme les lois de comportement des mat´eriaux 1<sub>. La m´ethode des ´el´ements finis permet de r´esoudre le mod`ele math´ematique</sub> et calcule, « naturellement », des valeurs locales (potentiel scalaire associ´e au noeud d’un maillage, potentiel vecteur associ´e `a des arˆetes etc).

1_{conductivit´e, perm´eabilit´e . . .}

Parfois, on pr´ef´erera obtenir comme grandeurs de « sortie » d’un logiciel de simulation des valeurs que l’on peut analyser et mesurer plus facilement. Il est donc d’usage de chercher des valeurs globales (intensit´e, tension aux bornes d’un bobinage, r´esistances ´

equivalentes, couples, etc ...). Ces grandeurs globales sont plus ais´ement analysables car elles sont plus repr´esentatives, en g´en´eral, du syst`eme `a ´etudier. Le calcul des grandeurs globales peut ˆetre directement reli´e `a la formulation variationnelle que l’on r´esout avec la m´ethode des ´el´ements finis (en utilisant les lemmes de Green-Ostrogradsky par exemple ou son ´equivalent pour les formulations en potentiel vecteur). C’est cette approche que nous utiliserons et d´evelopperons.

Comme cela a ´et´e signal´e plus haut, en g´en´eral, on suppose que toutes les caract´ eris-tiques physiques sont parfaitement connues. Cependant, ces param`etres caract´eristiques (mˆeme en admettant qu’ils soient bien maˆıtris´es lors de la fabrication) vont avoir une vie sp´ecifique : ils seront soumis `a des gradients de temp´erature, des diff´erences de pres-sion, des irradiations etc. . . Toutes sortes de ph´enom`ene que nous ne pouvons ni contrˆoler, ni noter en chaque instant et qui, a priori, vont entraˆıner une modification des valeurs num´eriques de ces param`etres physiques.

On peut donc, dans certain cas, supposer l’existence d’incertitudes sur certains de ces param`etres physiques (qui seront des param`etres d’entr´ee pour notre mod`ele num´erique). La question que l’on se pose alors est de savoir comment mod´eliser ces incertitudes. Plus pr´ecis´ement, dans quel langage math´ematique va-t-on quantifier ces incertitudes ? Il y a plusieurs solutions pour cela. On pourrait utiliser des approches de types logiques floues ou de type probabiliste.

Nous ferons le choix dans la suite d’utiliser le formalisme des probabilit´es pour quan-tifier les incertitudes [8, 50, 51].

Ainsi on peut consid´erer que les incertitudes portant sur les lois de comportement, par exemple, seront mod´elis´ees par des champs ou des variables al´eatoires. Cela induit de pouvoir caract´eriser de mani`ere suffisamment pr´ecise les propri´et´es de ce champ al´eatoire (densit´e de probabilit´es, structure de covariance par exemple). En fait, il faut pouvoir passer de la situation concr`ete (la machine r´eelle que l’on souhaite ´etudier) `a l’´ecriture math´ematique de celle-ci. Il s’agit donc de quantifier les incertitudes. Pour se faire, il est possible d’utiliser les statistiques. Dans ce cas, il faudra donc pouvoir disposer d’une base de donn´ees contenant des valeurs num´eriques li´ees au param`etre physique que l’on souhaite mod´eliser par un champ al´eatoire puis utiliser les m´ethodes disponibles en statistique pour passer de ce jeu de valeurs (ou ´echantillon) `a une densit´e de probabilit´e par exemple.

Si l’on suppose que les incertitudes portant sur certains des param`etres d’entr´ee sont mod´elis´es par des objets probabilistes (champs al´eatoires ou variables al´eatoires), il faut ensuite ˆetre `a mˆeme de propager ces incertitudes vers les param`etres de sortie de notre mod`ele. De fait, les mod`eles num´eriques d´eterministes (qui n’utilisent pas le langage des probabilit´es) ne sont pas adapt´es `a la r´esolution de probl`emes pr´esentant des variables ou des champs al´eatoires en entr´ee.

En effet, si certains des param`etres d’entr´ee sont des variables al´eatoires ou des champs al´eatoires, les param`etres de sortie seront aussi des variables al´eatoires ou des champs al´eatoires (ces param`etres de sortie peuvent en fait ˆetre vus comme des fonctionnelles de variables al´eatoires ou de champs al´eatoires).

`

a une question pr´ecise. Par exemple, on pourra se demander quelle est la probabilit´e pour que le courant ´electrique au travers d’une surface d´epasse telle valeur. D`es lors, on pourra utiliser des mod`eles qui permettent de r´epondre `a ce type de question seulement (les mod`eles dit FORM ou SORM permettent de r´epondre `a cette question par exemple [11, 35, 42, 67]). Mais ceux-ci r´epondent seulement `a un type de question en particulier et ne permet g´en´eralement pas de r´epondre `a plusieurs questions `a la fois (il faudra un mod`ele pour obtenir les moments probabilistes, un pour ´evaluer la probabilit´e d’occurence d’un ´ev`enement. . . ).

L’autre type de mod`ele, qui est celui sur lequel nous avons travaill´e, permet de r´ ecu-p´erer sinon la totalit´e du moins une grande partie des informations probabilistes. De fait, on donnera en entr´ee du mod`ele des variables al´eatoires et le mod`ele donnera en sortie des variables al´eatoires. On aura ainsi propag´e les incertitudes des grandeurs d’entr´ee vers les grandeurs de sortie. Une fois les variables al´eatoires de sortie caract´eris´ees, nous serons `a mˆeme de pouvoir r´epondre `a quasiment toutes les questions que l’on pourra se poser.

Ayant fait le choix de r´ecup´erer des param`etres de sortie sous forme de champs al´ ea-toires il est n´ecessaire de d´evelopper des outils permettant d’analyser les r´esultats. A savoir, comment r´ecup´erer la moyenne, les moments, la probabilit´e de d´epasser telle ou telle valeur. . .

Si on r´esume ce que l’on vient de dire, nous avons trois probl´ematiques diff´erentes : – Comment mod´eliser les incertitudes des param`etres d’entr´ee ? A savoir, comment

passer du probl`eme concret `a une ´ecriture math´ematique permettant de caract´eriser les param`etres d’entr´ee du mod`ele num´erique ?

– Comment propager ces incertitudes des param`etres d’« entr´ee » du mod`ele vers les grandeurs de sortie (locale ou globale) ? C’est-`a-dire qu’en admettant que nous ayons ´

ecrit les param`etres d’entr´ee sous une forme math´ematique pr´ecise, existe-il des m´ethodes num´eriques permettant de r´esoudre num´eriquement (ou analytiquement) le probl`eme ainsi pos´e ?

– Comment interpr´eter les r´esultats obtenus ?

Notre travail a principalement ´et´e centr´e sur la seconde probl´ematique. C’est-`a-dire que nous avons suppos´e les param`etres d’entr´ee du mod`ele d´ecrits sous forme probabiliste et nous avons d´evelopp´e des m´ethodes permettant de r´ecup´erer les sorties sous forme de fonctionnelles de variables al´eatoires. Nous avons aussi d´evelopp´e ou utilis´e des outils permettant d’interpr´eter les r´esultats obtenus. Ce m´emoire comporte quatre chapitres.

Au cours du premier chapitre, nous introduirons l’´ecriture math´ematique du probl`eme de l’´electromagn´etisme statique pr´esentant des incertitudes portant sur les param`etres d’entr´ee. On appellera de tels types de probl`emes des probl`emes al´eatoires. Nous nous placerons dans le cas particulier de l’´electrocin´etique lin´eaire. Nous pr´esenterons ensuite quelques m´ethodes qui permettent de r´esoudre de tels probl`emes (m´ethode provenant pour la plupart du g´enie m´ecanique : [32, 47, 56]). Nous expliciterons notamment la m´ethode de Monte Carlo, MCS, qui nous servira de r´ef´erence.

Dans le second chapitre, nous allons nous int´eresser aux m´ethodes de projection sur le chaos polynomial de Hermite. Ces m´ethodes peuvent ˆetre utilis´ees avec la m´ethode des ´

el´ements finis d´eterministes [13,36]. Nous rappellerons rapidement le principe des ´el´ements finis d´eterministes, puis nous pr´esenterons les polynˆomes de Hermite qui permettent de construire le chaos polynomial de Hermite. Nous nous int´eresserons ensuite aux m´ethodes

de projection, qui sont dites non-intrusives en cela qu’elles ne n´ecessitent pas de modifi-cations profondes du code ´el´ements finis [2, 5, 6, 37, 55, 61, 62]. Les m´ethodes de projections n´ecessitent le calcul d’une esp´erance. Pour effectuer ce calcul, plusieurs m´ethodes peuvent ˆ

etre envisag´ees. Deux de ces m´ethodes seront pr´esent´ees : la premi`ere est bas´ee sur une approche de type Monte Carlo (NIMC ), la seconde est bas´ee sur un sch´ema de quadrature de type Hermite Gauss, NIHG. Ces deux m´ethodes seront ensuite valid´ees et compar´ees sur des cas acad´emiques.

Dans le troisi`eme chapitre, nous pr´esenterons une m´ethode qui peut ˆetre vue comme une g´en´eralisation de la m´ethode de Galerkin dans le cas o`u les param`etres d’entr´ee sont al´eatoires, cette m´ethode est appel´ee spectral stochastic finite element method, SSFEM2 [3–5, 30, 31, 41, 43, 46, 48, 56, 63, 66]. Apr`es avoir donn´e quelques propri´et´es suppl´ementaires li´ees aux polynˆomes de Hermite, nous expliciterons la d´emarche permettant de passer du probl`eme continu au probl`eme discr´etis´e et finalement `a un syst`eme lin´eaire. Nous verrons qu’il est possible d’exprimer les variables d’entr´ee sous forme de s´erie de polynˆomes de Hermite et nous donnerons une int´eressante propri´et´e li´ee `a cette ´ecriture. Nous ´etudierons l’influence de la troncature de la s´erie pr´ec´edente sur la qualit´e des valeurs de sortie. Dans le cadre de l’impl´ementation informatique de cette m´ethode nous avons ´et´e confront´e `a des probl`emes de stockage de la matrice de raideur du syst`eme lin´eaire. Pour r´esoudre ce probl`eme, nous expliciterons des propri´et´es structurelles de la matrice de raideur et nous verrons qu’elle peut s’´ecrire sous forme de somme de produit tensoriel de matrices de tailles beaucoup plus r´eduites. Nous avons ensuite d´evelopp´e un algorithme de produit matrice vecteur utilisant cette ´ecriture, puis nous l’avons utilis´e dans l’algorithme de r´esolution du syst`eme lin´eaire.

Dans le quatri`eme chapitre, nous nous int´eresserons aux calculs d’une grandeur glo-bale : l’intensit´e. Pour se faire, nous utiliserons une expression li´ee `a la conservation de la puissance, et nous rappellerons comment calculer l’intensit´e ainsi d´efinie dans le cas d´eterministe. Nous verrons que pour la SSFEM, nous pouvons g´en´eraliser l’approche pr´ e-c´edente moyennant une propri´et´e sur la densit´e de courant. Dans le cas de la m´ethode non-intrusive de projection de Hermite Gauss, NIHG, l’intensit´e sera vue comme sortie directe du mod`ele. Nous validerons et comparerons ces deux approches pour des exemples acad´emiques. Dans un second temps, nous ´etudierons la faisabilit´e de l’utilisation de ces m´ethodes pour traiter un probl`eme industriel, `a savoir l’´etude d’un manchon de cˆables ´

electriques `a haute tension.

Formalisation du Probl`

eme et ´

etat

de l’art

Nous allons expliciter le cadre math´ematique de ce que nous avons appel´e probl`eme al´eatoire. Comme nous l’avons expliqu´e dans l’introduction, notre but est de d´evelopper un mod`ele num´erique qui puisse prendre en tant que param`etres d’entr´ees des variables al´eatoires dans le cadre de l’´electromagn´etisme statique. Nous souhaitons ˆetre `a mˆeme de propager des incertitudes de certains param`etres d’entr´ee comme les lois de comporte-ments vers des donn´ees de sortie comme les champs ´electromagn´etiques. Dans un premier temps, nous allons rappeler le cadre math´ematique dans le cas o`u toutes les donn´ees sont suppos´ees parfaitement connues. Puis nous nous appuierons sur cela pour d´evelopper le cadre probabiliste.

1.1

Cadre Math´

ematique d´

eterministe du probl`

eme

1.1.1

Equations de Maxwell

Dans le cadre d´eterministe en ´electromagn´etisme, les mod`eles num´eriques sont bas´es sur les ´equations de Maxwell. C’est un syst`eme d’´equations aux d´eriv´ees partielles qui lient entre eux diff´erents champs de vecteurs ´electriques et magn´etiques. Ces ´equations regroupent d’une part le th´eor`eme d’Amp`ere, la loi de Faraday et les lois de conservations magn´etiques et ´electriques :

rot (H) = J + ∂tD (1.1) rot (E) = −∂tB (1.2)

div (B) = 0 (1.3)

div (D) = ρv (1.4) (1.5)

Les quatre champs de vecteurs H, B, E et D sont appel´es respectivement champ magn´ e-tique (A/m), induction magn´etique (T ), champ ´electrique (V /m) et induction ´electrique (C/m2_{). J est la densit´e de courant (A/m}2_{), ρ}

v est la densit´e volumique de charges (C/m3) et t le temps (s).

Les ´equations (1.1) page pr´ec´edente et (1.2) page pr´ec´edente couplent les champs magn´etiques et ´electriques.

Les ´equations (1.3) page pr´ec´edente et (1.4) page pr´ec´edente sont des ´equations de conservation des inductions magn´etiques et ´electriques.

Dans le cadre de l’´electrotechnique, il est d’usage de supposer que l’on peut n´egliger les variations du champ d’induction ´electrique au cours du temps ∂tD devant J (c’est-`a-dire que l’on n´eglige les courants de d´eplacement, [52]). On obtient la forme locale du th´eor`eme d’Amp`ere :

rot (H) = J (1.6)

Ce qui implique directement la conservation de la densit´e de courant :

div (J) = 0 (1.7)

Par la suite, nous allons nous placer dans le cadre de probl`emes statiques. C’est-`a-dire que nous n´egligerons aussi le terme −∂tB. Il faut signaler que de nombreux probl`emes d’´electrotechnique peuvent ˆetre trait´es sous cette hypoth`ese. Nous aurons alors `a r´esoudre trois probl`emes diff´erents qui seront :

1. la magn´etostatique ; 2. l’´electrostatique ; 3. l’´electrocin´etique.

Nous allons expliciter les probl`emes que nous souhaitons r´esoudre.

1.1.1.a Probl`eme de l’´electrocin´etique

Dans la suite, nous allons nous int´eresser au probl`eme de l’´electrocin´etique. Ce choix est fait pour simplifier les calculs et les notations mais peut se g´en´eraliser sans difficult´e aux autres cas statiques comme on le verra par la suite. Le probl`eme de l’´electrocin´etique peut s’´ecrire sous la forme :

 div (J) = 0

rot (E) = 0 (1.8)

1.1.1.b Probl`eme de magn´etostatique

En traitant le probl`eme de l’´electrocin´etique, on traite aussi le cas de la magn´ etosta-tique. En effet, si on pose :

H = Hs+ Hr (1.9) Avec Hs d´efini comme ´etant ´egal au rotationnel du J source, et Hr le champ r´eduit, on veut alors v´erifier le syst`eme :

 div (B) = 0 rot (Hr) = 0

1.1.1.c Probl`eme d’´electrostatique

De mˆeme, le probl`eme de l’´electrostatique sans charge s’´ecrit :  div (D) = 0

rot (E) = 0 (1.11)

1.1.2

Lois de comportement

Le syst`eme d’´equations pr´ec´edent, tel quel, est ind´etermin´e (c’est-`a-dire qu’il n’admet pas de solution unique). Il faut aussi prendre en compte le comportement des mat´eriaux qui sont mod´elis´es via les lois de comportement ou relations constitutives. Ces lois sont les suivantes :

J = σE (1.12)

B = µH (1.13)

D = E (1.14)

O`u σ est la conductivit´e ´electrique (Ω−1m−1), µ est la perm´eabilit´e magn´etique (H/m) et  est la permittivit´e ´electrique (F/m).

Sans hypoth`eses suppl´ementaires, σ, µ et  ont un caract`ere tensoriel et leur valeur n’est pas constante (ph´enom`ene d’hyst´er´esis, de saturation, d´ependance `a la temp´erature, `

a la pression, `a l’espace. . . ). Dans certaines applications, supposer les grandeurs σ, µ et  ind´ependantes du champ est tout-`a-fait r´ealiste et permet de simplifier le mod`ele en le rendant lin´eaire. On supposera ceci dans la suite.

L`a encore, le syst`eme pr´esente une infinit´e de solutions et il faut ajouter des conditions limites pour pouvoir obtenir l’unicit´e de la solution.

1.1.3

Conditions aux limites

Pour que le probl`eme admette une solution, on doit imposer des conditions limites. On impose ainsi des conditions limites sur les composantes normales ou tangentielles des champs. En electrocin´etique, la surface fronti`ere Γ du domaine d’´etude D sera ainsi divis´ee en deux parties compl´ementaires ΓJ et ΓE comme sur la fig. 1.1 page suivante.

   div (J) = 0 sur D J · n = 0 sur ΓJ E ∧ n = 0 sur ΓE (1.15)

Dans ce mod`ele num´erique, les param`etres d’entr´ee sont la g´eom´etrie du domaine que l’on souhaite ´etudier, les conductivit´es des diff´erents mat´eriaux qui la composent et des conditions limites (imposition d’une tension aux bornes de l’appareil ou d’un courant). Les param`etres de sortie que l’on cherche habituellement sont alors le champ ´electrique E et la densit´e de courant J. A partir de ceux-ci, on peut obtenir un certain nombre de grandeurs globales comme par exemple le courant traversant une surface de la fronti`ere du domaine. Il est cependant d’usage en ´electrotechnique de r´esoudre le probl`eme en potentiel vecteur ou scalaire et non en champs, dans le cadre de notre th`ese, nous avons ´etudi´e la formulation en potentiel scalaire.

Fig. 1.1 – Conditions limites

1.1.4

Formulation en potentiel scalaire

D’apr`es le syst`eme d’´equations (1.15) page pr´ec´edente, le champ E est irrotationnel, de fait si le domaine d’´etude D est simplement connexe, alors il d´erive d’un potentiel scalaire ϕ. On peut alors ´ecrire le probl`eme sous la forme suivante :

E = −∇ (ϕ) (1.16)

Comme terme source dans la suite, on voudra imposer une diff´erence de potentiel entre deux surfaces de ΓE. On peut supposer que cette surface est divis´ee en deux composantes connexes, ΓE1 et ΓE2 comme sur la fig. 1.1. Sur ces deux surfaces, comme la composante

tangentielle de E est nulle, le potentiel scalaire est constant. On imposera une valeur ϕ1 sur ΓE1 et ϕ2 sur ΓE2. Pour assurer l’unicit´e du potentiel scalaire, on prendra ϕ1 = 0 et

ϕ2 = ϕlim. ϕlim correspond alors `a la diff´erence de potentiel que nous souhaitions imposer,

les conditions limites deviennent alors :    J · n = 0 sur ΓJ ϕ = 0 sur ΓE1 ϕ = ϕlim sur ΓE2 (1.17)

Comme nous sommes en lin´eaire, la loi de comportement a un caract`ere scalaire et la condition limite sur le champ J peut s’´ecrire sous la forme :

∇ (ϕ) .n = 0 sur ΓJ (1.18) Le probl`eme (1.15) page pr´ec´edente devient alors :

       div (σ∇ (ϕ)) = 0, sur D ∇ (ϕ) .n = 0 sur ΓJ ϕ = 0 sur ΓE1 ϕ = ϕlim sur ΓE2 (1.19)

1.2

Incertitudes et ´

ecritures math´

ematiques

Nous avons maintenant une ´ecriture math´ematique du probl`eme que nous souhaitons traiter dans le cas d´eterministe. En g´en´eral, on suppose que l’on connaˆıt parfaitement le

domaine spatial D, les lois de comportement mises en jeu dans ce domaine et les conditions limites. Cependant, du fait du vieillissement, d’une d´ependance `a un param`etre d’´etat mal maˆıtris´e (pression ou temp´erature), il peut arriver que certains des param`etres d’entr´ee soient mal connus.

On peut donc supposer l’existence d’incertitudes sur la g´eom´etrie, les lois de compor-tement, ou encore les sources. Dans notre travail, nous nous sommes concentr´es sur les incertitudes portant sur les lois de comportement.

Dans le cas d’incertitudes sur les sources, les m´ethodes que nous allons d´evelopper peuvent ˆetre appliqu´ees [3,41]. Dans le cas lin´eaire, en supposant que les al´eas portant sur les sources sont ind´ependants des al´eas portant sur les lois de comportement, cela revient `

a traiter des syst`emes d’´equations ind´ependants. On se ram`ene alors `a la r´esolution de syst`emes lin´eaires ind´ependants qui sont tr`es similaires aux probl`emes que l’on r´esout dans le cas d´eterministe. Dans le cas non lin´eaire, cette ind´ependance n’existe plus. On est alors amen´e `a r´esoudre un syst`eme non lin´eaire.

Les incertitudes portant sur la g´eom´etrie sont par contre d’une nature beaucoup plus complexe, que ce soit au niveau de la mod´elisation que de l’impl´ementation des m´ethodes au niveau informatique. Deux questions se posent alors, comment mod´eliser correcte-ment une g´eom´etrie al´eatoire `a l’aide de surfaces param´etr´ees (conf`ere le paradoxe de Bertrand1) ? Comment contrˆoler les bruits de maillage n´ecessaire `a la discr´etisation de l’espace li´es aux g´en´erations d’une g´eom´etrie particuli`ere ? Le probl`eme de la g´eom´etrie al´eatoire est de fait, `a notre connaissance, un probl`eme largement ouvert mˆeme s’il existe des strat´egies permettant de les r´esoudre [10].

A partir de maintenant nous ne consid´ererons plus que des incertitudes sur les lois de comportement.

Dans la suite, nous allons supposer que les lois de comportement peuvent s’´ecrire sous forme d’objets probabilistes. L’objet le plus g´en´eral permettant de d´ecrire un compor-tement al´eatoire est le champ al´eatoire. Nous montrerons par la suite qu’il est possible dans les cas qui nous int´eressent de se ramener `a une ´ecriture sous forme de variables al´eatoires. Nous allons donner ici quelques rapides d´efinitions qui nous serons utiles pour la suite. Pour plus de d´etails, nous vous renvoyons soit `a la lecture de l’annexe A page 159 consacr´ee aux probabilit´es soit `a la bibliographie `a ce sujet [51].

1.2.1

Quelques bases de probabilit´

es

Dans cette section, nous rappelons quelques d´efinitions et th´eor`emes n´ecessaires pour la suite. Notons que ces notions sont plus amplement ´evoqu´ees dans l’annexe A page 159.

1_{On veut calculer la probabilit´e p pour qu’une corde choisie au hasard sur un cercle soit plus grande que} le cˆot´e du triangle ´equilat´eral inscrit. En consid´erant le cercle unit´e, Bertrand proposait deux approches : – On prend les deux extr´emit´es de la corde au hasard sur le cercle. La premi`ere ´etant choisie, la longueur de la corde sera sup´erieure au cˆot´e du triangle ´equilat´eral si et seulement si la seconde extr´emit´e se situe dans un secteur angulaire d’ouverture 2π

3 . La probabilit´e est donc de 2π

3 . – On prend le centre de la corde au hasard sur le disque unit´e. p est alors la probabilit´e pour que le

centre soit dans un disque de rayon 1/2, centr´e en l’origine. La surface de ce disque ´etant d’un quart, p vaut 1/4.

G´en´eralement, les observations d’un ph´enom`ene al´eatoire sont appel´ees r´ealisations si il n’y a qu’une observation ou ´echantillon s’il s’agit d’un ensemble d’observations.

Tous les r´esultats possibles d’une exp´erience al´eatoire forment un ensemble que l’on appelle l’univers et que l’on notera par la suite Θ.

On appelle ´ev`enement un sous-ensemble de l’univers. C’est-`a-dire une collection de r´esultats possibles `a une exp´erience al´eatoire donn´ee.

L’ensemble des ´ev`enements forment une tribu not´ee TΘ. C’est un ensemble d’´ev` ene-ments qui a des propri´et´es sp´ecifiques (voir annexe pour plus de d´etails).

Le but des probabilit´es est d’associer une mesure aux ´ev´enements pouvant arriver (c’est-`a-dire qu’`a chaque ´ev`enement on associe une probabilit´e de r´ealisation). On notera PΘ la mesure de probabilit´e ainsi d´efinie.

La donn´ee de l’univers, de la tribu d’´ev`enements et de la mesure de probabilit´e forment un espace probabilis´e que l’on notera (Θ, TΘ, PΘ).

Une variable al´eatoire dans IRd est une fonction qui va de (Θ, TΘ, PΘ) dans IRd. On appelle loi de probabilit´e de X la loi telle que :

∀A ⊂ IRd PΘ(X−1(A)) = PX(A) (1.20) Moyennant la relation d’ordre partiel alphab´etique dans IRd, dont on rappelle ici la d´ efi-nition :

(x1, · · · , xd) < (y1, · · · , yd) ⇔ ∃f ∈ 1, · · · , d,

 ∀j < f, xj = yj et xf < yf

(1.21)

On peut alors d´efinir la fonction cumulative ou la fonction de r´epartition de la variable al´eatoire X comme ´etant la fonction FX de IRd dans IR+ d´efinie par :

∀x ∈ IRd FX(x) = PX(X(θ) ≤ x) (1.22) On peut aussi d´efinir la densit´e de probabilit´e de la variable al´eatoire X (not´ee fX) comme ´etant la fonction qui v´erifie la relation suivante :

∀A ⊂ IRd _P

Θ(X−1(A)) = PX(X(θ) ∈ A) = Z

A

fX(x) dλd(x) (1.23)

Remarquons que cette fonction n’existe pas pour toutes les variables al´eatoires (mais on ne travaillera qu’avec des variables al´eatoires qui admettent une densit´e). Un moyen de comprendre ce qu’est une densit´e est de se dire que la densit´e est la fonction telle que si on l’int`egre sur un ´ev`enement donn´e, la valeur obtenue repr´esente la probabilit´e pour que cet ´ev`enement se r´ealise.

On peut d´efinir un certain nombre d’outils qui permettent de quantifier la dispersion d’une variable al´eatoire. Consid´erons X et Y deux variables al´eatoires r´eelles d´efinies sur (Θ, TΘ, PΘ), on a alors :

1. la quantit´e R_ΘXdPΘ est appel´ee moyenne ou esp´erance math´ematique de X. Elle est not´ee E(X) ou EX. Notons que l’on peut exprimer cette quantit´e en terme de densit´e si elle existe par :

E(X) = Z

IRd

2. Pour tout α > 0 la quantit´eR_ΘXα_dP

Θ est le moment d’ordre α de X. Remarquons que c’est aussi la moyenne de Xα. Notons que l’on peut exprimer cette quantit´e en terme de densit´e par :

− E(Xα_{) =} Z

IRdx

α_f

X(x)dx (1.25) 3. La quantit´e E((X − E(X))α_{) est appel´ee moment centr´e d’ordre α.}

4. Le moment centr´e d’ordre 2 (σ2

X = E((X − E(X))2)) est aussi appel´e variance de X. Sa racine carr´ee est appel´ee ´ecart-type de X. Remarquons que la variance a pour unit´e le carr´e de l’unit´e de la variable al´eatoire alors que l’´ecart-type a la mˆeme unit´e que la variable al´eatoire.

5. On d´efinit la covariance entre X et Y par :

cov(X, Y ) = E [(X − E(X))(Y − E(Y ))] (1.26) Notons que l’on peut exprimer cette quantit´e en terme de densit´e jointe (que l’on notera fXY(x, y)) par :

cov(X, Y ) = Z

IRd Z

IRd(x − E(X))(y − E(Y ))fXY(x, y)dxdy (1.27) La covariance est un moyen de quantifier la d´ependance entre la variable al´eatoire X et la variable al´eatoire Y . La densit´e jointe est la fonction qui permet de calculer la probabilit´e pour que le couple (X, Y ) appartienne `a un ensemble A donn´e (c’est comme la densit´e d’une seule variable al´eatoire, `a noter que si les variables al´eatoires X et Y sont ind´ependantes, alors fXY = fXfY).

Exemple: 1.2.1. Nous allons illustrer les d´efinitions pr´ec´edentes `a l’aide de variables al´eatoires suivant une loi gaussienne. On suppose que X est une variable al´eatoire `a valeurs dans IR qui suit une loi normale de moyenne µ et de variance σ2 2_.

La densit´e de probabilit´e de X est alors d´efinie par fX = 1 √

2πσ2e (x−µ_σ )_.

Sa fonction de r´epartition FX est FX(x) = 1

2(1 + erf ( x − µ

σ√2 )) 3_.

Z est une variable al´eatoire gaussienne centr´ee r´eduite si elle est de moyenne nulle et de variance unitaire. On a donc Z = X − µ

σ . Sa densit´e souvent not´ee Φ(x) est fZ(x) = Φ(x) = √1

2πe −x2

.

Les moments de la variable al´eatoire Z existent pour tout n ∈ IN. Du fait de la parit´e de la fonction de r´epartition tous les moments d’ordre impair sont nuls. De plus, le moment d’ordre 2k est tel que m2k = ₂2k!k_k!.

Si on consid`ere l’espace L2_{(Θ, T , P}

Θ) des variables al´eatoires `a valeurs dans IR `a va-riance finie (E(X2) ≤ +∞), si on munit cet espace du produit scalaire d´efini par :

< X, Y >= E(XY ) (1.28)

2_{La donn´ee de la moyenne et de la variance d’une loi normale la d´efinit parfaitement.} 3_{erf repr´esente la fonction erreur.}

Et de la norme associ´ee :

||X|| =pE(X2_{) (1.29)} On peut montrer que (L2_{(Θ, T , P}

Θ), || · ||) est un espace de Hilbert.

Nous venons de donner les principaux outils permettant de travailler avec une variable al´eatoire, nous allons maintenant expliquer, tr`es rapidement, ce qu’est un champ al´eatoire. C’est un objet `a la fois plus complexe et plus difficile `a manipuler qu’une variable al´eatoire. On peut d´efinir un champ al´eatoire T (x, θ) comme ´etant un ensemble de variables al´eatoires index´ees par un param`etre x ∈ IRd. Cela peut s’´ecrire comme :

T (x, θ) : IRd× Θ → IRd

(x, θ) → T (x, θ) (1.30) On peut interpr´eter un champ de deux mani`eres diff´erentes. Soit en tant qu’ensemble de variables al´eatoires index´ees par le param`etre x, soit en tant que variable al´eatoire qui prend ses valeurs dans les fonctions de IRd dans lui-mˆeme.

On appelle trajectoire du champ la fonction : T (x0, ·) : L2(Θ, T , PΘ) → IRd. On appelle r´ealisation du champ la fonction : T (·, θ0) : IRd→ IRd.

On peut d´efinir la fonction d’autocovariance du champ T (not´ee CT) qui est une g´en´eralisation de la notion de covariance par :

CT(x1, x2) = E([T (x1, θ) − E(T (x1, θ))][T (x2, θ) − E(T (x2, θ))]) (1.31)

Cela permet de quantifier la d´ependance entre les points. C’est-`a-dire de quelle mani`ere la valeur d’un point d´epend de la valeur de ses « voisins »4_.

1.2.2

Formalisation des incertitudes sur les lois de

comporte-ment

1.2.2.a Champs al´eatoires

Ainsi, si on consid`ere la conductivit´e d’une certaine r´egion du domaine d’´etude D, on peut supposer qu’`a cause de nombreux facteurs, on ne connaisse pas exactement la valeur de cette conductivit´e en tout point. A chaque point de la pi`ece, on associe une variable al´eatoire qui aura une certaine moyenne et une certaine dispersion autour de cette moyenne. Plus pr´ecis´ement, `a chaque point de la pi`ece, on associe une variable al´eatoire qui aura une densit´e de probabilit´e. On peut supposer que les variations autour de la moyenne ne seront pas trop grandes, et donc que la variance de toutes ces variables al´eatoires sera uniform´ement born´ee. On imagine sans trop de difficult´e que la valeur de la conductivit´e en un point ne va pas ˆetre compl`etement ind´ependante de la valeur prise autour de ce point. La conductivit´e telle que nous venons de la d´ecrire est un ensemble de variables al´eatoires index´ees par le param`etre x (qui repr´esente la position spatiale). La conductivit´e dans cette r´egion peut donc ˆetre vue et mod´elis´ee comme un champ al´eatoire. La caract´erisation statistique d’un tel champ al´eatoire n’est pas forc´ement ais´ee. Il faut en effet avoir acc`es `a un grand nombre de donn´ees.

4_{Il peut y avoir une d´ependance aux points ´eloign´es, en fait, la valeur au point consid´er´e peut d´ependre} des valeurs prises partout ailleurs.

La valeur prise par la conductivit´e en chaque point du domaine dans un cas donn´e sera une r´ealisation du champ al´eatoire conductivit´e ainsi d´efini.

D`es lors, dans la mesure o`u la conductivit´e est al´eatoire, on comprend que les grandeurs locales ou globales de sortie seront aussi des champs al´eatoires.

En notant x la d´ependance `a l’espace et θ la d´ependance `a l’al´ea, et en notant D le domaine spatial. Le probl`eme que nous souhaitons r´esoudre pourra alors ˆetre ´ecrit sous la forme suivante :            div (J(x, θ)) = 0, D × Θ rot (E(x, θ)) = 0, D × Θ J(x, θ) = σ(x, θ)E(x, θ) J(x, θ) · n = 0 sur ΓJ× Θ E(x, θ) ∧ n = 0 sur ΓE× Θ (1.32)

Les op´erateurs diff´erentiels sont les op´erateurs classiques selon la direction spatiale, ainsi par exemple la divergence est d´efinie par :

div (J(x, θ)) = ∂x1J(x, θ) + ∂x2J(x, θ) + ∂x3J(x, θ) (1.33)

En fait, les m´ethodes num´eriques qui permettent de r´esoudre le probl`eme pos´e dans l’´equation (1.32) ne sont pas nombreuses.

1.2.2.b Des champs al´eatoires `a un nombre fini de variables al´eatoires : dis-cr´etisation de Karhunen-Loeve

Si la conductivit´e est d´ecrite comme un champ al´eatoire, une solution pour r´esoudre le probl`eme (1.32) est d’approcher ce champ al´eatoire par une fonction ne d´ependant que d’un nombre fini de variables al´eatoires. Sous certaines hypoth`eses, on peut discr´etiser un champ al´eatoire pour se ramener `a une telle forme.

D’apr`es l’´etude bibliographique, il existe un certain nombre de m´ethodes qui per-mettent de discr´etiser un champ sous la forme de s´erie de variables al´eatoires. Cependant, une de ces m´ethodes, la discr´etisation de Karhunen-Loeve semble ˆetre privil´egi´ee dans la plupart des travaux [2, 56].

Le principe de la discr´etisation de Karhunen-Loeve est assez proche d’une d´ ecompo-sition en s´erie de Fourier. Elle est bas´ee sur une d´ecomposition spectrale de la fonction d’autocovariance du champ ´etudi´e.

Si on consid`ere un champ al´eatoire T (x, θ) :

T (x, θ) : D × Θ → IR

(x, θ) → T (x, θ) (1.34) qui admette une fonction d’autocovariance covT(x, y) qui soit born´ee, alors on d´efinit l’op´erateur U qui `a une fontion v va associ´e une autre fonction par :

U : L2_{(D) → L}2_(D)

v → U (v)(x) =R_RcovT(x, y)v(y)dy

(1.35)

La fonction d’autocovariance est, par d´efinition, sym´etrique, elle est born´ee par hypo-th`ese, donc l’op´erateur U est un op´erateur compact et auto-adjoint (de Fredholm). Ses

valeurs propres sont donc r´eelles, positives et forment au plus un ensemble d´enombrable. Le seul point d’accumulation possible de cet ensemble est z´ero. On peut donc cr´eer une suite ordonn´ee de valeurs propres λ1 ≥ λ2 ≥ · · · ≥ 0. De plus, la fonction d’autocovariance est d´efinie positive. L’ensemble engendr´e par les vecteurs propres associ´es est alors dense dans L2(D) et les vecteurs propres sont de plus orthogonaux.

Pour reprendre ce que l’on vient de dire sous forme d’´equations, on commence par chercher les solutions des probl`emes aux valeurs propres de l’op´erateur U :

vi ∈ L2(D), ∀i ∈ IN, U (vi) = λivi (1.36)

Les fonctions vi(x) forment une base de L2(D), qu’on peut hi´erarchiser selon la valeur de la valeur propre associ´ee.

Le d´eveloppement en s´erie de Karhunen-Loeve du champ T (x, θ) est alors d´efini comme suit, en notant (f, g)L2_(D) = R Df gdD : T (x, θ) = µT(x) + +∞ X i=1 p λivi(x)ξi(θ) o`u (1.37) ξi(θ) = 1 √ λi (T (·, θ) − µT, vi)L2_(D) ou (1.38) ξi(θ) = 1 √ λi Z D (T (x, θ) − E(T (x, θ)))vi(x)dx (1.39)

Les variables al´eatoires ξisont mutuellement d´ecorr´el´ees et centr´ees r´eduites (de moyenne nulle et de variance unitaire).

Si de plus, la fonction d’autocovariance est continue, alors la suite covTm(x, y) =

Pm

i=1λivi(x)ξi(θ) converge normalement et uniform´ement vers la fonction d’autocova-riance du champ T (th´eor`eme de Mercer [40]). Le champ Tm d´efini par :

Tm(x, θ) = µT(x) + m X i=1 p λivi(x)ξi(θ) (1.40)

converge alors vers le champ T :

supx∈DE[(T (x, θ) − Tm(x, θ))2]

m→+∞

→ 0 (1.41)

En fait, il a ´et´e montr´e que la discr´etisation de type Karhunen-Loeve ´etait optimale parmi les approximations lin´eaires (au sens de la vitesse de convergence). Cependant, des approximations non-lin´eaires peuvent donner de meilleurs r´esultats [41].

Nous sommes ainsi pass´es d’un champ al´eatoire T `a une ´ecriture Tm ne d´ependant que de m variables al´eatoires d´ecorr´el´ees (ξi)1≤i≤M. Cependant, cela ne suffit pas pour r´ealiser des calculs en probabilit´e. Il faut en fait que l’on ´ecrive notre approximation `a l’aide de variables mutuellement ind´ependantes.

Si le champ T est gaussien (voir [15] appendice A page 110, pour une d´efinition des champs gaussiens), alors les variables al´eatoires ξi sont gaussiennes et donc mutuellement ind´ependantes [41, 56].

Si le champ n’est pas gaussien, il faut appliquer une transformation iso-probabiliste aux variables al´eatoires obtenues par la discr´etisation KL pour obtenir des variables in-d´ependantes. On peut utiliser des transformations de Nataff [56].

Nous nous sommes donc ramen´es au cas o`u la conductivit´e, d´efinie par un champ al´eatoire, s’exprime comme une fonction de M variables al´eatoires mutuellement d´ecorr´ e-l´ees. Plus pr´ecis´ement, la discr´etisation KL permet de trouver une fonction fσ (li´ee `a un probl`eme particulier) et (_iσ(θ))1≤i≤M :

σ(x, θ) = M X

i=1

iσ(θ)fi(x) (1.42)

O`u la famille des (<sub>i</sub>σ(θ))1≤i≤M est une famille de variables al´eatoires d´ecorr´el´ees dont on connaˆıt les densit´es (dans la suite on se ram`enera au cas o`u ces variables al´eatoires sont toutes des variables gaussiennes centr´ees r´eduites).

Nous venons de donner une d´emarche qui permet lorsqu’on dispose d’un champ al´ ea-toire de se ramener `a une approximation de ce champ par un nombre de variables al´eatoires fini.

1.2.3

Probl`

eme d’´

electromagn´

etisme avec incertitudes

Dans cette partie, nous allons expliciter le probl`eme que nous souhaitons traiter de mani`ere formelle. Nous allons rappeler une partie de la d´emarche g´en´erale. Nous souhai-tons r´esoudre (1.32) page 13 dans le cas o`u les lois de comportement sont suppos´ees al´eatoires. Il faut en fait r´esoudre les trois sous-probl`emes suivants.

La premi`ere probl´ematique est de caract´eriser avec suffisamment de pr´ecision et de sens5 les param`etres d’entr´ee : quelles sont les lois de probabilit´e qu’ils suivent, quels sont les param`etres qui les caract´erisent . . . Cette probl´ematique rel`eve du travail du statisticien et de l’expert. Dans le cas o`u il existe des banques de donn´ees adapt´ees, les statisticiens savent construire un mod`ele probabiliste efficient. Dans le cas o`u les donn´ees manquent, les statisticiens se basent alors sur les dire d’experts pour construire des mod`eles coh´erents.

Pour mod´eliser les donn´ees d’entr´ee, on peut devoir utiliser un champ al´eatoire. Dans la partie qui pr´ec`ede nous avons montr´e comment discr´etiser ce champ pour nous ramener au cas o`u les caract´eristiques des mat´eriaux s’´ecrivaient sous forme d’une fonction de M variables al´eatoires.

Par la suite, on supposera donc que les incertitudes portent sur les lois de compor-tement et que l’on peut d´ecrire ces lois sous la forme de fonctions d’un nombre fini de variables al´eatoires. Et nous allons nous int´eresser `a r´esoudre le second probl`eme.

La seconde probl´ematique est de mettre en oeuvre les m´ethodes qui permettent de r´esoudre num´eriquement des probl`emes aux ´equations aux d´eriv´ees partielles ayant pour entr´ee des variables al´eatoires.

La troisi`eme probl´ematique est de pouvoir analyser les r´esultats obtenus apr`es r´ esolu-tion du probl`eme aux ´equations aux d´eriv´ees partielles.

En effet, si le param`etre de sortie est le champ ´electrique E(x, θ) il faut pouvoir exploi-ter le r´esultat pour en tirer des informations int´eressantes. Par exemple, on doit pouvoir

connaˆıtre la moyenne, la variance, ou encore la probabilit´e pour que le champ d´epasse telle valeur. Il va donc falloir utiliser des outils de statistique permettant d’analyser les sorties du mod`ele.

Dans la suite, nous allons d´etailler diff´erentes m´ethodes qui permettent de propager les incertitudes dans un probl`eme al´eatoire. Dans un premier temps, nous allons d´etailler la formulation forte du probl`eme en sp´ecifiant les espaces dans lesquels on travaille, puis nous allons d´evelopper la formulation faible qui sera celle sur laquelle on travaillera par la suite.

1.2.3.a Formulation forte

Le probl`eme que nous souhaitons r´esoudre est le probl`eme de l’´electrocin´etique. On suppose que le domaine spatial D de l’´etude est un ouvert et qu’il est d´ecoup´e en M r´egions sur laquelle la conductivit´e est suppos´ee uniforme mais al´eatoire (voir la fig. 1.2).

Fig. 1.2 – Domaine spatial consid´er´e

C’est-`a-dire que l’on va supposer que la conductivit´e peut s’´ecrire sous la forme :

σ(x, θ) = M X

i=1

iσ(θ)1i(x) (1.43)

O`u 1i(x) est la fonction indicatrice du domaine Di :

1i(x) =

 1 si x ∈ Di

0 sinon (1.44)

Remarque: 1.2.1. Rien n’interdit `a la conductivit´e d’ˆetre d´eterministe sur certaine r´ e-gions du domaine (elle est alors juste d´efinie comme ´etant une variable al´eatoire constante).

Notons que si la conductivit´e est un champ, nous pouvons nous ramener `a une ex-pression similaire `a l’aide d’une discr´etisation KL (mais qui complexifie l’´ecriture) voir (1.42) page pr´ec´edente.

Notons ici que les variables al´eatoires (_iσ(θ))1≤i≤M ne sont pas suppos´ees d´ecorr´el´ees ni ind´ependantes.
