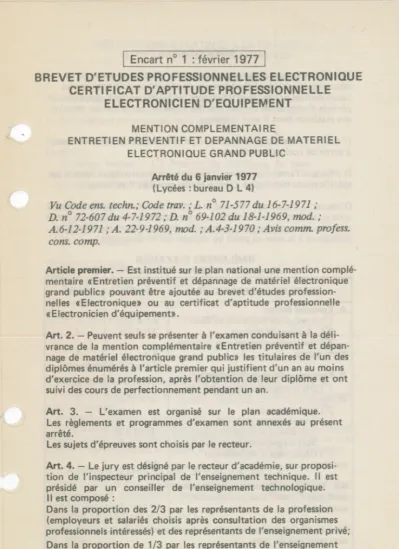

Encart nO 1 : février 1977

BREVET D'ETUDES PROFESSIONNELLES ELECTRONIQUE

CERTI FICAT D'APTITUDE PROFESSIONNELLE

ELECTRONICIEN D'EQUIPEMENT

ENTRETIEN PREVENTIF ET DEPANNAGE DE MATERIEL ELECTRONIQUE GRAND PUBLIC

Arrêtédu 6janvier 1977 (Lycées: bureau D L 4)

Vu Code ens. techn. .. Code trav., L.nO71-577 du 16-7-1971 .. D.nO72-607 du 4-7-1972 ..D.nO69-102 du 18-1-1969, modo..

A.6-12-1971 ..A. 22-9-1969,modo ..A.4-3-1970 ..Avis comm. profess. cons. comp.

Article premier. - Est institué sur le plan national une mention complé-mentaire «Entretien préventif et dépannage de matériel électronique grand public» pouvant être ajoutée au brevet d'études profession-nelles «Electronique» ou au certificat d'aptitude professionnelle «Electronicien d'équipement».

Art. 2. - Peuvent seuls se présenteràl'examen conduisantàla déli-vrance de la mention complémentaire «Entretien préventif et dépan-nage de matériel électronique grand public» les titulaires de l'un des diplômes énumérés à l'article premier qui justifient d'un an au moins d'exercice de la profession, après l'obtention de leur diplôme et ont suivi des cours de perfectionnement pendant un an.

Art. 3. - L'examen est organisé sur le plan académique. Les règlements et programmes d'examen sont annexés au présent arrêté.

Les sujets d'épreuves sont choisis par le recteur.

Art. 4. - Le jury est désigné par le recteur d'académie, sur proposi-tion de l'inspecteur principal de l'enseignement technique. Il est présidé par un conseiller de l'enseignement technologique. Il est composé :

Dans la proportion des 2/3 par les représentants de la profession (employeurs et salariés choisis après consultation des organismes professionnels intéressés) et des représentants de l'enseignement privé; Dans la proportion de 1/3 par les représentants de l'enseignement public.

Art. 5. - Les dispositions du présent arrêté seront applicables dès la session 1978.

MONOGRAPHIE

Le titulaire de la mention complémentaire «Entretien préventif et dépannage de matériel électronique grand public» doit posséder les connaissances pratiques et théoriques qui lui permettent, après une période d'adaptation comportant des stages de formation sur certains des matériels dont ilaura la charge:

D'assurer l'installation et la mise en service de matériels électroniques à partir de notices techniques;

D'effectuer l'entretien préventif de matériels électroniques suivant des spécifications techniques, tant en atelier que chez l'utilisateur;

INSTRUCTIONS RELATIVES A LA NATURE ET AU DEROULEMENT DES EPREUVES

(A nnex e1/ de l'arrêté du6janvier 1977)

Recommandations pour le déroulement de l'examen Le déroulement est prévu sur troisjournées.

Première journée

Matin :

- Epreuves écrites : 1°) Analyse de fonctions de base Après-midi :

- Epreuves écrites:2°) Analyse de schéma. D'assurer le dépannage raisonné et systématique de matériels

électroni-ques en utilisant documentation et instructions de constructeurs, de procéder au remplacement éventuel de composants ou modules fonc-tionnels et à la mise au point ou réglages qui en découlent.

Deuxième journée Matin: Epreuves écrites Après-midi: Repos. 3°) Recherche raisonnée REGLEMENT D'EXAMEN

(Annexe 1 de l'arrêté du6janvier 1977)

NATURE DES EPREUVES Durée Coeff.

A. E'p'reuves écrites

2hà3h 1

1 ) Analyse de fonctions de base ...

2°) Analyse de schéma ... 2hà3h 1 3°) Recherche raisonnée de la cause

d'une Danne ... 4h 1

NATURE DES EPREUVES Durée Coeff.

A. E'p'reuves écrites

2hà3h 1

1 ) Analyse de fonctions de base ...

2°) Analyse de schéma ... 2hà3h 1 3°) Recherche raisonnée de la cause

d'une panne ... 4h 1 B. Epreuves pratiques de dépannage

1°) Dépannage d'un téléviseur noir

et blanc ... 2h à 2h30 1 2°) Dépannage de

Soit récepteur AM, FM...

Soit chaine A.F. de puissance... 1h30 à 2h 1 Soit magnétophone...

3°) Dépannage d'un téléviseur

couleur ... 4h 1 NB:la durée de l'ensemble des épreuves

pratiques 1°) et 2°) ne peut excéder quatre heures.

Pour toutes les épreuves le zéro a un caractère éliminatoire sauf déci-sion contraire du jury.

-

-Troisième journée

Matin :

- Epreuves pratiques : 1°) et 2°);

Après-midi :

Epreuves pratiques :3° )Dépannage téléviseur couleurs.

Matin :

- Epreuves pratiques : 1°) et 2°);

Après-midi :

Epreuves pratiques :3° )Dépannage téléviseur couleurs.

A - EPREUVES ECRITES

1°) Analyse de fonçtions de base (Durée: 2h à 3h max. coeff. 1)

Le schéma d'une fonction ou de deux fonctions de base associées étant fourni, procéder à :

L'analyse fonctionnelle (qualitative) ;

L'analyse quantitative (justification de l'état électrique des composants, calculs simples de grandeurs les caractérisant) justification des caracté-ristiques technologiques et limites d'emploi de certains composants.

2°) Analyse de schéma (Durée :2h à 3h max.coeff.1)

Sur le schéma détaillé représentant plusieurs fonctions associées d'un matériel donné (documents constructeurs), le schéma fonctionnel (synoptique) étant fourni:

Identifier les fonctions proposées;

Pour chacune des fonctions en cause, donner le montage de base qui est utilisé ;

3°) Recherche raisonnée de la cause d'une panne (Durée 4h - coeff.1) A partir du schéma fonctionnel (synoptique) d'un matériel, portant les indications du document constructeur (nature des fonctions et oscillogrammes) et,

D'un constat d'état de fonctionnement fourni sous la forme :

a) De relevés de valeurs d'intensité de courant, de différence de

potentiel, gain ;

b) D'oscillogrammes; cl Photographies de mires; dl Relevés de bandes passantes.

De la possibilité pour le candidat de se procurer tout ou partie des schémas détaillés des fonctions avec les indications d'origine du constructeur (oscillogrammes, valeurs ...).

Identification de l'étage défaillantpar une démarche raisonnée

<Consignée par écrit) et éventuellement, compte tenu des rensei-gnements fournis au candidat, identification du ou des composants en cause et de leur mode de défaillance.

Ba) EPREUVES PRATIQUES DE DEPANNAGE

,0) Dépannage d'un téléviseur noir et blanc partie audio-fréquences

exclue.

Durée: 2h minimum, 2h 30 maximum. Coeff. : 1 2°) Dépannage de :

Soit un récepteur A.M et F.M. ;

Soit une chaine audio-fréquences de puissance;

,0) Dépannage d'un téléviseur noir et blanc partie audio-fréquences

exclue.

Durée: 2h minimum, 2h 30 maximum. Coeff. : 1 2°) Dépannage de :

Soit un récepteur A.M et F.M. ;

Soit une chaine audio-fréquences de puissance; Soit un magnétophone.

Durée:1h 30 minimum, 2h maximum - Coeff. : 1

NB. : La durée totale de l'ensemble épreuves pratiques 1°) et 2°) ne peut excéder 4 h.

3°) Dépannage d'un téléviseur couleur avec éventuellement la vérifica-tion, pour certaines fonctions, de la conformité avec les caractéristiques nominales.

Durée: 4 h - Coeff. : 1

b) DEFINITION DES EPREUVES PRATIQUES

Pour l'ensemble de ces épreuves sont prohibées les pannes cARTI FI-CIELLES»! Seules seront provoquées des «PANNES USUELLES», résultant de défaillances naturelles de composants dont l'identification présente des difficultés NORMALES pour ce niveau de qualification.

Le candidat consignerasuccinctementpar écrit les étapes et

justifica-Il procédera ensuite au remplacement du ou des composants défaillants et au réglage et mise au point, si cela s'impose, des étages concernés. Il s'assurera du bon fonctionnement général de l'appareil.

PROGRAMME D'EXAMEN

(Annexe III de l'arrêté du 6 janvier 1977)

,0) Antennes et lignes

Connaissances limitées aux usages courants. 2°) Récepteur de radiodiffusion A.M et f.M Schéma fonctionnel (synoptique).

Amplification R.Fsélective (bande étroite, large bande, F.1. comprise).

Conversion de fréquence. Démodulation.

Circuits annexes: C.A.G., C.A.F. 3°) Récepteur de télévision noir et blanc Schéma fonctionnel (synoptique).

Amplification R.F sélective (bande étroite, large bande, F.I comprise). Conversion de fréquence.

Séparation des informations son et vidéo. Démodulation son et image.

Amplification vidéo.

Générateurs de signaux non sinusoidaux et leur synchronisation {signaux

no

"'0

Amplification R.F sélective (bande étroite,large bande, Fol comprise).

Conversion de fréquence.

Séparation des informations son et vidéo. Démodulation son et image.

Ampl ification vidéo.

Générateurs de signaux non sinusoïdaux et leur synchronisation (signaux de synchronisation lignes et images) : bases de temps.

Tubes à rayons cathodiques et systèmes de déviation.

Circuits annexes:distension des tensions nécessaires au fonctionnement du T.R.C. {THT...1. CAG., CAF.

Notions sur les dispositifs agissant sur les fonctions du récepteur (télé-commande, touches à effleurement...).

4°) Récepteur de télévision couleurs Schéma fonctionnel (synoptique).

Amplification RF sélective (bande étroite, large bande, F.I comprise). Conversion de fréquence.

Séparation son et vidéo. Démodulation son et images. Amplification vidéo.

Procédés de traitement des informations couleurs (SECAM, PAL... ). Générateurs de signaux non sinusoïdaux et leur synchronisation (signaux

de synchronisation lignes et images):bases de temps.

Tubes à rayons cathodiques et systèmes de déviation.

5°) Amplificateurs- audio-fréquences Schéma fonctionnel (synoptique).

Correction des signaux A.F. (corrections de gravures, contrôle de tonal ité... ).

Classes d'amplification: classe A, classe B.

Problèmes de la liaison aux transducteurs d'entrée (lecteurs, microphones... ) et de sortie (haut-parleurs...).

Dispositifs de contre-réaction partielle ou totale. Alimentations. 6°) Magnétophones Têtes: D'enregistrement (pré magnétisation) ; De lecture; D'effacement.

Correction de signaux A.F.

Entrainement de la bande magnétique: moteurs, volants, cabestan. NB: le paragraphe 5°) AMPLIFICATEURS A.F. concerne également la partie A.F. de récepteurs radio, TV et magnétophones.
