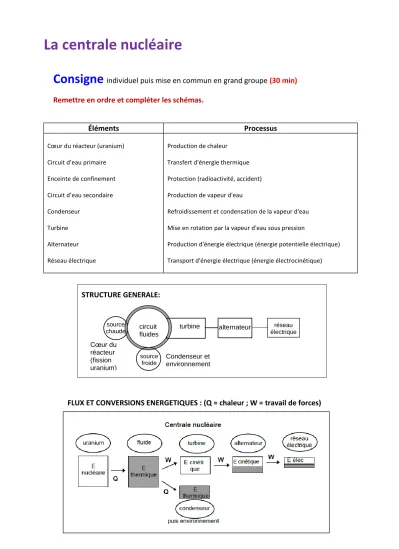

La centrale nucléaire
Consigne individuel puis mise en commun en grand groupe (30 min) Remettre en ordre et compléter les schémas.
Éléments Processus
Cœur du réacteur (uranium) Circuit d’eau primaire Enceinte de confinement Circuit d’eau secondaire Condenseur
Turbine Alternateur Réseau électrique
Production de chaleur Transfert d'énergie thermique Protection (radioactivité, accident) Production de vapeur d'eau
Refroidissement et condensation de la vapeur d'eau Mise en rotation par la vapeur d'eau sous pression
Production d'énergie électrique (énergie potentielle électrique) Transport d'énergie électrique (énergie électrocinétique)
STRUCTURE GENERALE:
FLUX ET CONVERSIONS ENERGETIQUES : (Q = chaleur ; W = travail de forces)
source chaude
source froide
turbine alternateur réseau électrique
Condenseur et environnement circuit
fluides Cœur du
réacteur (fission uranium)
