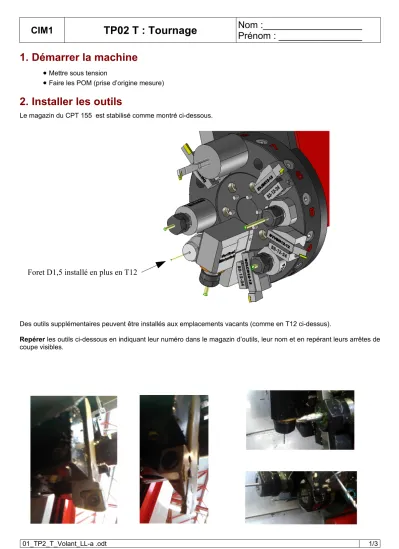

CIM1 TP02 T : Tournage Nom :___________________
Prénom : ________________
1. Démarrer la machine
Mettre sous tension
Faire les POM (prise d’origine mesure)2. Installer les outils
Le magazin du CPT 155 est stabilisé comme montré ci-dessous.
Des outils supplémentaires peuvent être installés aux emplacements vacants (comme en T12 ci-dessus).
Repérer les outils ci-dessous en indiquant leur numéro dans le magazin d’outils, leur nom et en repérant leurs arrêtes de coupe visibles.
01_TP2_T_Volant_LL-a .odt 1/3
Foret D1,5 installé en plus en T12
3. Installer un brut
Le brut est une barre en laiton dans la quelle nous allons réaliser la pièce.
Elle est installé dans un élément Hirshmann H5-50-5, comme indiqué sur la fiche prépa.
4. Lancer et analyser la fabrication
Pour chacune des surfaces repérées sur le schéma ci-contre, compléter le tableau ci-dessous.
N°
surface Nature de la surface Opération(s) pour obtenir
la surface Outil utilisé
1 2 3 4
5 6
Compléter la fiche prépa.
01_TP2_T_Volant_LL-a .odt 2/3
3 2 1
4
5
6
Répondez aux questions ci-dessous : A quoi sert l'opération de dressage ?
Quelle opération permet d’obtenir le profil de la pièce ?
A quoi sert l'opération de pointage ?
A quoi sert l'opération de perçage ?
A quoi sert l'opération de tronçonnage ?
