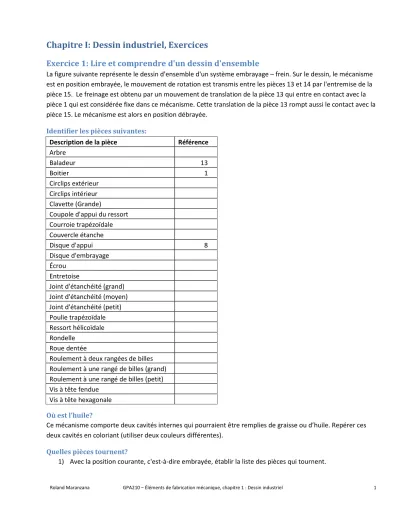

Chapitre I: Dessin industriel, Exercices
Exercice 1: Lire et comprendre d'un dessin d'ensemble
La figure suivante représente le dessin d'ensemble d'un système embrayage – frein. Sur le dessin, le mécanisme est en position embrayée, le mouvement de rotation est transmis entre les pièces 13 et 14 par l'entremise de la pièce 15. Le freinage est obtenu par un mouvement de translation de la pièce 13 qui entre en contact avec la pièce 1 qui est considérée fixe dans ce mécanisme. Cette translation de la pièce 13 rompt aussi le contact avec la pièce 15. Le mécanisme est alors en position débrayée.
Identifier les pièces suivantes:
Description de la pièce Référence
Arbre
Baladeur 13
Boitier 1
Circlips extérieur Circlips intérieur Clavette (Grande)
Coupole d'appui du ressort Courroie trapézoïdale Couvercle étanche
Disque d'appui 8
Disque d'embrayage Écrou
Entretoise
Joint d'étanchéité (grand) Joint d'étanchéité (moyen) Joint d'étanchéité (petit) Poulie trapézoïdale Ressort hélicoïdale Rondelle
Roue dentée
Roulement à deux rangées de billes Roulement à une rangé de billes (grand) Roulement à une rangé de billes (petit) Vis à tête fendue
Vis à tête hexagonale
Où est l’huile?
Ce mécanisme comporte deux cavités internes qui pourraient être remplies de graisse ou d’huile. Repérer ces deux cavités en coloriant (utiliser deux couleurs différentes).
Quelles pièces tournent?
1) Avec la position courante, c'est-à-dire embrayée, établir la liste des pièces qui tournent.
Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 2
2) En position débrayée (frein activé), établir la liste des pièces qui tournent.
