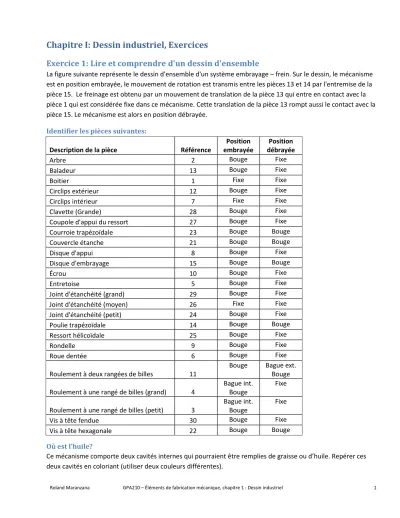

Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 1

Chapitre I: Dessin industriel, Exercices

Exercice 1: Lire et comprendre d'un dessin d'ensemble

La figure suivante représente le dessin d'ensemble d'un système embrayage – frein. Sur le dessin, le mécanisme est en position embrayée, le mouvement de rotation est transmis entre les pièces 13 et 14 par l'entremise de la pièce 15. Le freinage est obtenu par un mouvement de translation de la pièce 13 qui entre en contact avec la pièce 1 qui est considérée fixe dans ce mécanisme. Cette translation de la pièce 13 rompt aussi le contact avec la pièce 15. Le mécanisme est alors en position débrayée.

Identifier les pièces suivantes:

Description de la pièce Référence

Position embrayée

Position débrayée

Arbre 2 Bouge Fixe

Baladeur 13 Bouge Fixe

Boitier 1 Fixe Fixe

Circlips extérieur 12 Bouge Fixe

Circlips intérieur 7 Fixe Fixe

Clavette (Grande) 28 Bouge Fixe

Coupole d'appui du ressort 27 Bouge Fixe

Courroie trapézoïdale 23 Bouge Bouge

Couvercle étanche 21 Bouge Bouge

Disque d'appui 8 Bouge Fixe

Disque d'embrayage 15 Bouge Bouge

Écrou 10 Bouge Fixe

Entretoise 5 Bouge Fixe

Joint d'étanchéité (grand) 29 Bouge Fixe

Joint d'étanchéité (moyen) 26 Fixe Fixe

Joint d'étanchéité (petit) 24 Bouge Fixe

Poulie trapézoïdale 14 Bouge Bouge

Ressort hélicoïdale 25 Bouge Fixe

Rondelle 9 Bouge Fixe

Roue dentée 6 Bouge Fixe

Roulement à deux rangées de billes 11

Bouge Bague ext.

Bouge Roulement à une rangé de billes (grand) 4

Bague int.

Bouge

Fixe

Roulement à une rangé de billes (petit) 3

Bague int.

Bouge

Fixe

Vis à tête fendue 30 Bouge Fixe

Vis à tête hexagonale 22 Bouge Bouge

Où est l’huile?

Ce mécanisme comporte deux cavités internes qui pourraient être remplies de graisse ou d’huile. Repérer ces deux cavités en coloriant (utiliser deux couleurs différentes).

(2)

Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 2

Quelles pièces tournent?

1) Avec la position courante, c'est-à-dire embrayée, établir la liste des pièces qui tournent.

2) En position débrayée (frein activé), établir la liste des pièces qui tournent.

(3)

Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 3

Compléter les vues orthogonales pour les cas ci-dessous (projections ANSI)

(4)

Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 4

(5)

Roland Maranzana GPA210 – Éléments de fabrication mécanique, chapitre 1 : Dessin industriel 5
